4000米液压系统

Jxh · 发表于 2015-8-12 02:15:26

本帖最后由 Jxh 于 2015-8-12 02:17 编辑

本人最近接了个为某企业做一套供压系统的活。
流量720L/min，压力31.5MPa，工作压力28MPa，主管路长4公里。分布有40个供压点。
初步方案加300L畜能器。
请做过类似项目的大师帮帮我：1.4公里管路怎么选？2.管路压损怎么办？特别是回油管阻。3.油箱做多大？加多少油合适？
请明白人帮小弟出出主意，谢谢

暖风 · 发表于 2015-8-12 06:21:33

本帖最后由暖风于 2015-8-12 07:14 编辑

管道这么长！
流量也不小。
你这个类似常高压消防供水系统，流量大，管路长，压力高，不同处在于消防水不需要回流。
没做过，楼主做出来分享下思路

cqzyouxiang · 发表于 2015-8-12 07:08:40

瞎掰两句。
这么长管路，压损估计有1/3，可能易产生低频振荡。因此，仅在泵源处加蓄能器还不够，在各分点也应加蓄能器。做个仿真看看

whx-002 · 发表于 2015-8-12 08:03:41

化整为零呢？2或者3个供压点一个泵站~管路看来最好是硬管了~防锈防腐防护啥的考虑下~

南支清风 · 发表于 2015-8-12 08:09:14

每一个供压点做1个液压站不是更好吗？720是总流量？

Jxh · 发表于 2015-8-12 08:24:20

whx-002 发表于 2015-8-12 08:03
化整为零呢？2或者3个供压点一个泵站~管路看来最好是硬管了~防锈防腐防护啥的考虑下~

客户只让做一个站

Jxh · 发表于 2015-8-12 08:26:35

cqzyouxiang 发表于 2015-8-12 07:08
瞎掰两句。
这么长管路，压损估计有1/3，可能易产生低频振荡。因此，仅在泵源处加蓄能器还不够，在各分点 ...

是啊，头痛。回油更头痛。

stone.guo · 发表于 2015-8-12 08:31:55

没做过，期待楼主有好的方案

xiao70ni8 · 发表于 2015-8-12 08:36:21

回油有没有可能用多个辅助油箱？先解决回油背压问题再将辅助油箱的油泵送回主油箱

xiao70ni8 · 发表于 2015-8-12 08:53:33

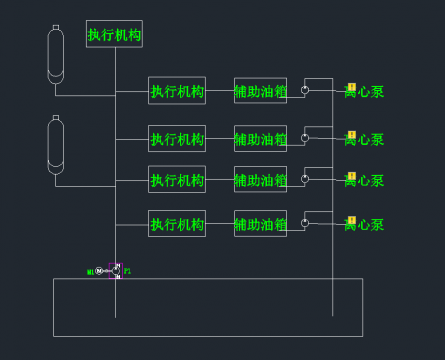

就是这原理看看怎么样应该能解决回油问题辅助油箱不用太大加一个空滤用合适的离心泵随时泵送回油
