回油可以不通过滤油器而直接回油箱么？

梅梅萱萱 · 发表于 2015-9-13 16:00:08

回油可以不通过滤油器而直接回油箱么？

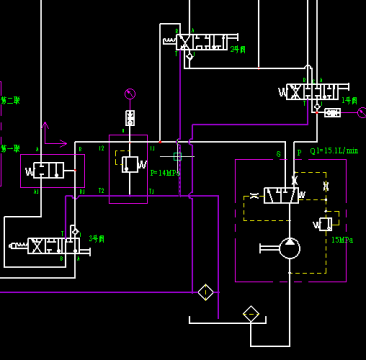

这是纽荷兰一辆农机的液压原理图，请教各位为什么2号阀和3号阀的T油口可以不通过滤油器而直接回到油箱，原理图是这样画的，实际的样机中的管线也是这样连接的，不知道是老外搞错了，还是这样做有什么道理？：

dirk · 发表于 2015-9-13 18:50:11

二号三号阀的A口是控制什么的，没有不好分析

暖风 · 发表于 2015-9-14 07:34:02

不好分析。
建议全图，且大概介绍一下工况。

吸铁石 · 发表于 2015-9-14 08:57:13

　　流量较大时通过滤油器一般会形成较大的背压，有些控制回油需要“零”背压才能可靠工作，而且事实上，所有回油不全部经过滤油器，是经济性和实用性都不错的选择，蛮多的旁油路过滤器的应用就是很好的实证。

梅梅萱萱 · 发表于 2015-9-14 09:55:48

吸铁石发表于 2015-9-14 08:57
　　流量较大时通过滤油器一般会形成较大的背压，有些控制回油需要“零”背压才能可靠工作，而且事实上，所 ...

非常感谢回答，明白了

rk9004 · 发表于 2015-9-14 21:28:21

溢流阀一般不经过油滤回油箱；泄露油也不经过油滤；影响压力的回油也不经过油滤。

xuanyuan0808 · 发表于 2015-9-15 21:07:46

右边吸油处已经设置了滤油器了，是不是那条油路就没有经过液压油缸等元件！

梅梅萱萱 · 发表于 2015-9-16 14:03:55

xuanyuan0808 发表于 2015-9-15 21:07
右边吸油处已经设置了滤油器了，是不是那条油路就没有经过液压油缸等元件！

不是，这是泵的吸油过滤，给整体系统供油的。谢谢回答

我爱液压yeyeye · 发表于 2015-9-19 11:20:29

同意六楼群友的看法。。。

tangwuhun · 发表于 2015-9-21 16:29:21

主要还是背压和卸油油路的考虑
