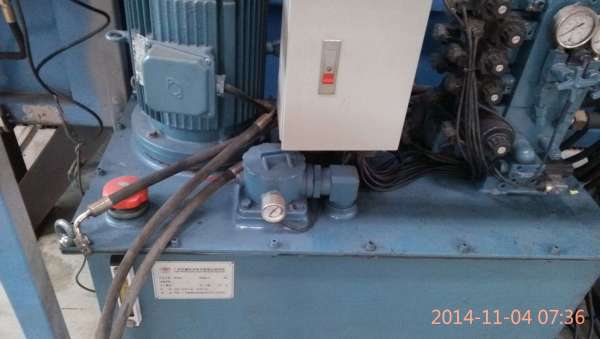

请问如图所示的回油滤油器的进油管路是怎么实现连接和密封的

xijizhong · 发表于 2015-4-29 12:22:31

本帖最后由 xijizhong 于 2015-4-29 12:22 编辑

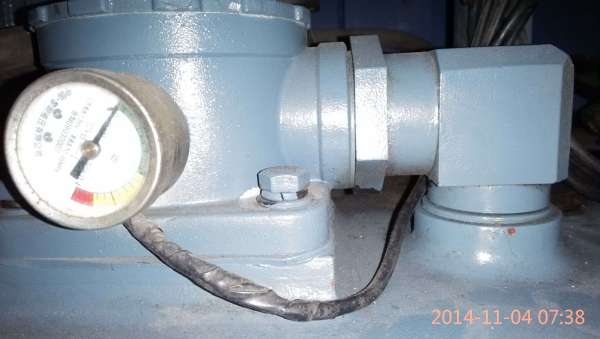

实在没整明白，回油滤油器进油口这段是怎么实现连接和密封的，请高手指教。

xijizhong · 发表于 2015-4-29 12:22:32

滤油器进油口螺纹连接，压组合垫密封，螺纹大小M48*2。

xiao70ni8 · 发表于 2015-4-29 13:51:02

这个连接方式感觉有点问题，要求精度较高，而且对变形量较敏感

18665486806 · 发表于 2015-4-29 17:26:58

组合垫密封.

卡上发了 · 发表于 2015-4-29 17:34:11

为啥回油管路从油箱里面出来

zzfjct · 发表于 2015-4-29 18:18:58

完全看不明白！

萧马233 · 发表于 2015-4-29 21:03:13

那直角接头两面都是螺纹怎么装上去的？

xijizhong · 发表于 2015-4-30 22:06:55

卡上发了发表于 2015-4-29 17:34
为啥回油管路从油箱里面出来

回油管从里面出来，是因为阀块上的回油口T开在底部，在油箱里面，再从油箱里面接管到回油滤，整个站看起来紧凑美观。

卡上发了 · 发表于 2015-4-30 22:31:47

xijizhong 发表于 2015-4-30 22:06
回油管从里面出来，是因为阀块上的回油口T开在底部，在油箱里面，再从油箱里面接管到回油滤，整个站看起 ...

受教，谢谢

阿黄机械 · 发表于 2015-5-2 21:39:56

这是怎么装上去的
