请教图上的液压阀

ljx961240 · 发表于 2015-9-15 12:23:04

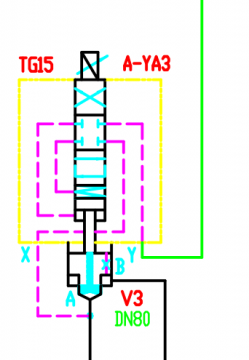

图上是什么液压阀，它的工作原理是怎么样的

ljx961240 · 发表于 2015-9-15 12:24:34

压力油从下口进入

静静等待 · 发表于 2015-9-15 13:45:30

DN80的二通插装阀，至于怎么用你能传个清晰的图不

ljx961240 · 发表于 2015-9-15 15:52:05

静静等待发表于 2015-9-15 13:45
DN80的二通插装阀，至于怎么用你能传个清晰的图不

我想问问上面那个电磁阀是怎么控制插装阀的

ljx961240 · 发表于 2015-9-15 15:53:16

静静等待发表于 2015-9-15 13:45
DN80的二通插装阀，至于怎么用你能传个清晰的图不

a口接压力油，b口接油缸

yaoyeming · 发表于 2015-9-15 21:09:42

比例节流阀。先导阀控制主阀芯位置，相当于阀控缸

阿楠 · 发表于 2015-9-26 16:41:45

电液比例节流阀，不过你这个图应该不完整，少了个二位四通阀。上面的电磁阀是个先导阀，其电磁铁通一定电流，阀芯下移，使控制油进入伺服活塞杆下腔朝上移动压缩弹簧直至达到能够平衡电磁铁的力。此时插装阀B口的油经节流孔进入插装阀阀芯上腔，并从插装阀芯中间的孔流到A口，插装阀芯在上下压力差下往上移动直至插装阀芯中间孔和伺服阀杆之间形成一个节流口，使差装阀芯稳定在此位置，此时插装阀已打开一定开度，油液从B向A流动。电磁铁通不同的电流，伺服活塞杆就上升到不同位置，主阀芯即插装阀芯就跟踪伺服活塞杆上移到不同位置，插装阀也就有不同的开度，就可以流过不同的流量。

ljx961240 · 发表于 2015-9-27 15:38:32

阿楠发表于 2015-9-26 16:41
电液比例节流阀，不过你这个图应该不完整，少了个二位四通阀。上面的电磁阀是个先导阀，其电磁铁通一定电流 ...

这个图没有少元件，绿色线是通向回油管路，压力油是从A流向B.为什么你说这个图少了一个阀呢？

ljx961240 · 发表于 2015-9-27 15:40:53

阿楠发表于 2015-9-26 16:41
电液比例节流阀，不过你这个图应该不完整，少了个二位四通阀。上面的电磁阀是个先导阀，其电磁铁通一定电流 ...

比例节流阀是派克的TDA080EW09A2NLW
