原理图两个阀门看不明白求解答

蝴蝶效应 · 发表于 2015-11-26 20:13:00

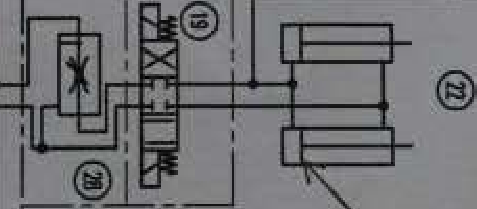

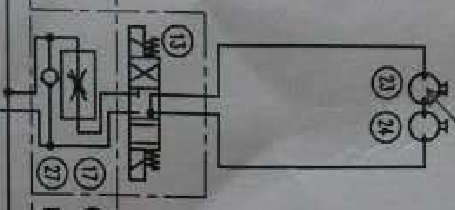

如图所示回路，求大神帮忙回路中单向阀作用以及第二个回路中调速阀左边的线是什么？？

原理图两个阀门看不明白求解答

参与人数 1	金钱 +2	收起理由
液压哥	+ 2

wydabl · 发表于 2015-11-26 21:19:21

图1防气蚀，马达回路常见
图2应该是一个流量分配器，即一部分流量流去油缸无杆腔，另一部分回油箱；或者横线标示可调范围的限位

feixue · 发表于 2015-11-26 22:45:09

图2应该是个单稳分流阀

wuzhong1228 · 发表于 2015-11-27 00:25:36

补油和盘通型调速阀

qqqqqqwwww · 发表于 2015-11-27 07:22:55

温度补偿型调速阀

x199 · 发表于 2015-11-27 10:44:53

这两个图，好像主要是为了向读者介绍液压缸与液压马达回路的不同侧重点……

静静等待 · 发表于 2015-11-27 14:11:51

第一个图中那个单向阀应该是防止吸空的补油单向阀，第二个图中你说的那个线其实是调速阀的符号啊，如果没有那个线你那个就只是节流阀而已可不是调速阀哦

天边one只羊 · 发表于 2015-11-27 16:04:01

虽然看不懂，但是来学习一下

蝴蝶效应 · 发表于 2015-11-30 20:46:30

wydabl 发表于 2015-11-26 21:19
图1防气蚀，马达回路常见
图2应该是一个流量分配器，即一部分流量流去油缸无杆腔，另一部分回油箱；或者横 ...

谢谢，我想问下第一个做阀块怎么整，没有PT的叠加单向阀

tangwuhun · 发表于 2015-12-1 15:05:39

蝴蝶效应发表于 2015-11-30 20:46
谢谢，我想问下第一个做阀块怎么整，没有PT的叠加单向阀

自己做个叠加式的就可以了啊
