看上海人的设计水平

十年误国

压铸机行业的当年四大烂上企：蚌埠隆华，阜新，灌南，上海。 其中蚌埠隆华最烂，干得最晚，但因为规模最大，为了生存，所以拼命搞市场，市场占有率最高，该烂国企于两千年破产，是四大烂厂里第一个完完的。 阜新号称有一个懂技术的老厂长，凭着七十年代的某项三脚猫设计，甚至还拿过国务院专家津贴，但表现也无非比隆华破产晚几年，阜新所谓懂技术的老厂长于技术和管理皆不行。灌南的技术水平和隆华差不多，就是不做为，偶尔瞎改两下也是乱做为，但灌南是四大烂国企里唯一没破产的，个中原因不祥，可能和它身居小县城有关，它是四大烂国企里唯一的县办企业。上海是中国第一家压铸机厂，技术上瞎做为的次数比那三家多些，所以矮子里挑将军，它是四大烂国企里最强的，但也于前几年破产了。

两千年之后，全行业偷力劲烂图纸，国内厂家唯一没偷力劲的就是上海，而是自个瞎改了一个结构，所以说它是四大烂国企技术之首，是有原因的，至少要面子，妈的，我堂堂上压，中国第一家压铸机厂，五十年历史了，我怎么能偷力劲烂图，而是自个瞎改，下面看看上海的这款瞎改机——

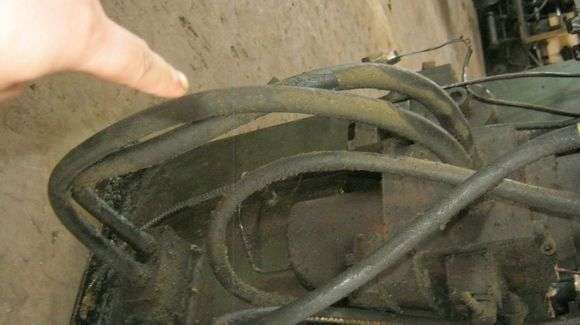

最让我不可思议的就是，我指处的这两根软管，是系统油往阀板去的：第一，系统排量不过150升，弄两根软管干嘛。第二，软管接到阀板上好了，不，有个升降缸，活塞杆连在阀板上，他把升降活塞杆掏空，系统软管往活塞杆里接，通过活塞杆，再往阀板去，八成还是学的意大利烂设计，我想不通呢，太有才了。

十年误国

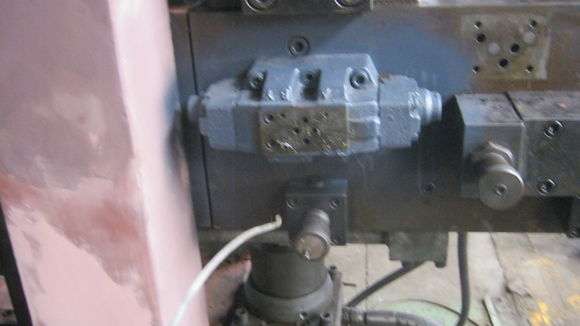

这个电液阀，两头有顶杆调速，由于设计问题，顶杆装不上去，你它妈怎么设计一下不行，比如把阀垂直放，不改。老家伙的作派一向如此，技术哈也就罢了，加之懒得屁眼掏蛆，机器上许多细节问题，几十年不改，烂国企惯出毛病了，加之老家伙可能还不会电脑绘图，你让他改一下弄一下，他再在图在量半天，所以更不愿改了，这帮逼操的烂国企里的老家伙，绝对不如年轻人，年轻人虽然也没本事，搞不出创新，但象这样的细节，年轻人用三维，几分钟就改掉了。

不改，顶杆装不上去，干什么事，在这个电液阀P路上装个截止阀，哪如顶杆，P路节流，比如把向前速度调慢，那回程速度也跟着慢，不象两个顶杆能分别调速。设计得活象台湾机，台湾傻逼不懂液压，喜欢在电液阀P路上装个节止阀。

还不如台湾土鳖，台湾土鳖的截止阀用板式单向阀，装个手柄，而上压的傻逼滥用插装阀。

也就罢了，既然顶杆装不上去，为什么那电液阀还保留两个装顶杆的盖板？就这做事态度，这就是烂国企，这样的细节海了，机器上彼彼皆是。

十年误国

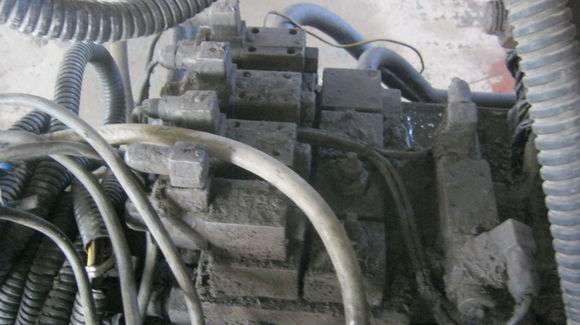

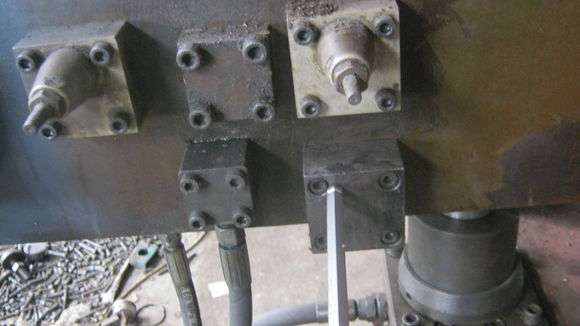

150升的排量，一个16通径电液阀位倒的，他狗日滥用插装阀，你看把系统干得多复杂。我不是说么，画图工一到驴穷时，就祭出插装阀，那是它们的保留节目。把电液阀改成插装阀，把节止阀干成插装阀，把单向阀干成插装阀，他们总要找点事做。

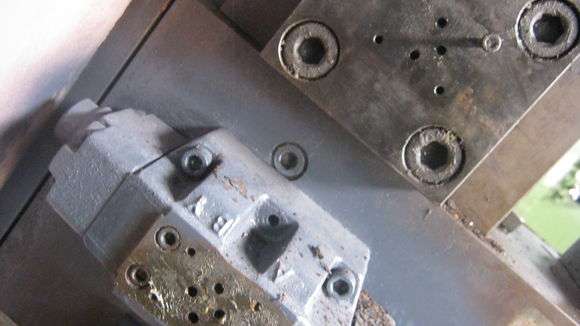

设计细节上，我指处那个插装盖板，受力面积比左上角那个盖板要大，却用小镙丝，而左上角那个小盖板却用大镙丝，妈的都匪夷所思，你镙丝通用好了，干这么多规格干吊。

十年误国

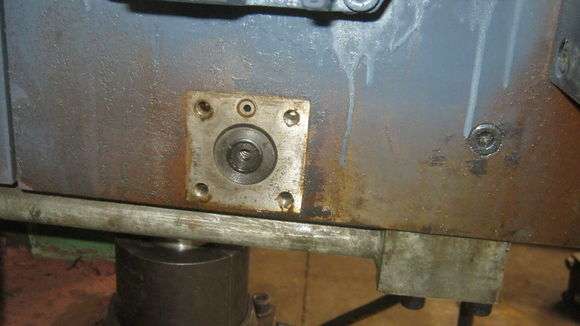

右上角的插装盖板上，装了个六通径电磁阀，那是插装阀的先导阀，盖板下的插装阀是放储能器油的，讲究阀芯的开启速度，如果这个插装阀开启慢，会导致储能器驱缸时，活塞杆加速慢，这是压铸机的重要性能，所以这个插装阀的先导电磁阀，应该用十通径的，理论上，这个插装阀开启才会快。但是，他不但用了六通电磁阀，而且六通阀的孔居然只打了五个，和左下角电阀阀的先导电磁阀孔比，是不是右上角的孔要小些。

我没想到，上压干到四五十年压铸机，居然不懂活塞加速度，对此全无概念。

也就罢了，不懂加速度，懂不懂速度呢？也不懂。 那个插装阀芯，阀线直径只有32，而一般都是42（50通径的插装阀，阀线直径一般是42），你32直径，三三得九，人家42通径，四四一十六，你的压射速度只达到别人的一半，人家打到六米，你只干到三米多，我的妈，我没想到上压这么差，不懂加速度也就罢了，说老实话，全行业没几个懂的，居然连速度也不懂。

对不对，速度由阀的通径决定，加速度由阀的打开速度决定。

十年误国

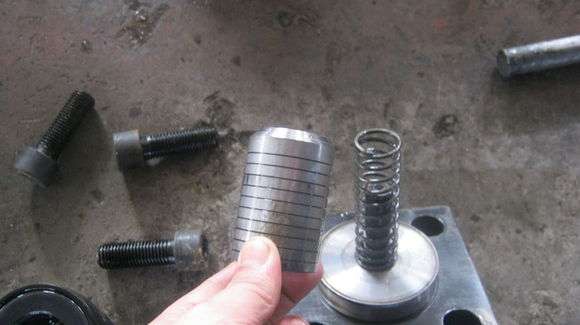

弹簧用软了，插装阀关闭慢，这个插装阀是放储能器油驱缸的，如果储能器把活塞驱动头，邦一家伙打上去，这时你突然按回程键，就是活塞回程，这个活塞回程的前提是储能器得关闭，同时缸后缸要接通油箱，但由于弹簧软，储能器关闭慢，缸后腔已经接通油箱了，储能器还没关闭，只听滋，储能器油蹿进油箱了。这个功能客户不经常用，就是活塞刚打到头就要回程，不常用，也就罢了。

但下图这个弹簧也用软了，那是个起单向阀作用的插装阀，弹簧软，导致单向阀关闭慢，导致建压时间长。所谓建压时间，指活塞被储能器驱到头，这时开始计时，待增压缸启动，主缸的增压力建立起来（约30MP增压力），计时结束，这叫建压时间，长短可调，规定最短建压是间应在三十毫秒以内，就是百分之三秒以内。如果单向阀关闭慢，增压活塞杆往主缸里一顶，这时单向阀还没关闭，会把主缸的油顶进储能器，建压时间就长了。

所以上海老样本说建压时间五十毫秒，国内没一家说五十毫秒的，都是三十毫秒，甚至十五毫秒，十毫秒，我设计的机器可能只有几毫秒。五十毫秒，上海倒是实话实话，就是不怕丢人，连这点东西都搞不定，四五十年来积累了什么？国内没一家的从业史比你长，不就是把弹簧加粗点的事嘛，不懂。

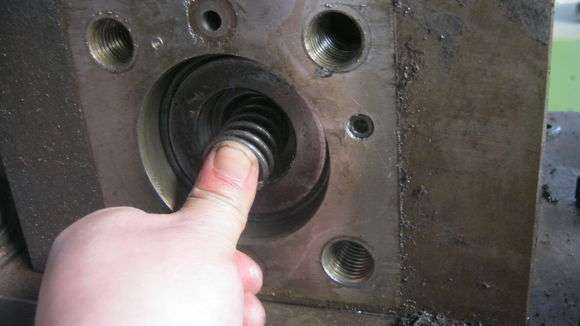

这个弹簧，不能象上图那样，我手指就能按到底，要一只手掌按上去，很费力才能推到底，就行了。

十年误国

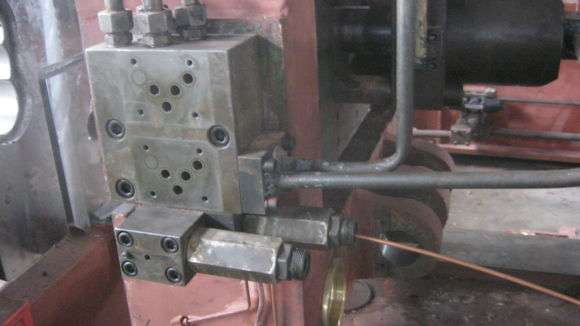

两个直通单向阀，有一个我插了铜管进去，透不通呢，那是回油口，透通就回不了油了，妈的把单向阀反装，代替回油接头，有才。这两个直通单向阀都没必要存在，回油的那个就不说了，外侧的是进口单向阀，进口装单向阀能防毛的内泄，因为单向阀装在电磁阀P路上，单向阀管不了滑阀芯的磨损内泄。它这用直通单向阀还好点，至少没占阀板体积，成本也比板式的低。而行业的傻逼一般在这里装个直角单向阀，很早以前我说把那阀拿掉，土老板找高手研究，研究了半天说不能拿掉，什么系统没压力时，可以反装直角单向阀，排除一下。妈的，系统没压力，能从十通电磁阀芯把160升的排量渗走？到现在这帮傻逼一遇到系统没压力，还喜欢反装那个直角单向阀呢，就是它妈没一次查出是那里的问题的，理论太差。

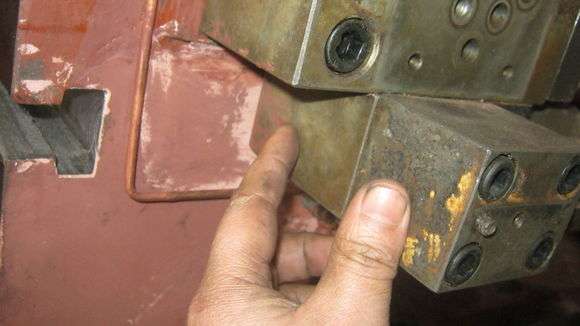

下图，这个装俩直通单向阀的，叫顶出阀板，下边弄了两个过渡块，傻逼。下边进入另一个主题，就是冗余件，老家伙设计的机器，可以说冗余件彼彼皆是，数量占了零件总数的四分之一以上。你说这里有什么必要搞过渡块，不就是栽个直通单向阀在上面嘛。

上图的顶出阀板设计得也不行，两个电磁阀在阀板上，应是上下布局，PT孔共用，减少找孔量，阀板体积还能砍掉一半以上。 它是一边布局，阀都集中在一边，他也会设计个阀板，傻逼。

十年误国

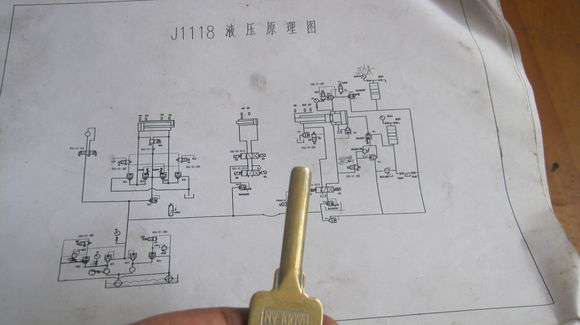

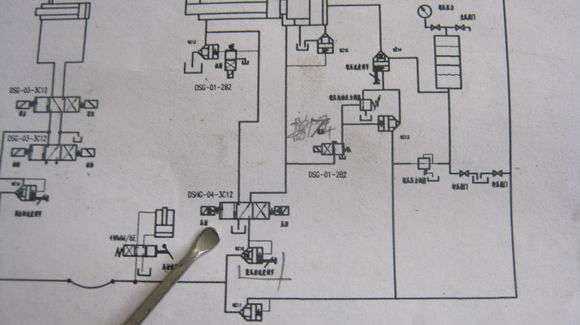

有些专业性的评论就不写了，你们看不懂，问题远不止上面说的，下边看看他狗日画的液压图——

我它妈得拿放大镜看，怎么这么有才呢，图画好后自个一眼不看的？

而且你看图上所有的两位四通电磁阀，右位机能都是白板，右位是平行机能，两道平行线弄哪去了，非常仔细得看，平行线还是有的，就是它妈似有似无。

怎么解释把图画成这个熊样，无法解释，要么老家伙刚学会电脑绘图，还不熟练？也解释不通，不熟练就可以把符号画得耳朵勺这么大一点？亏得我的相机分辩率高。

下面总评一下，虽然我对老上海有思想准备，这个老家伙设计的机器，一定是冗余件彼彼皆是，并且瞎绕液压图（现在小杂种鬼绕得还厉害，可能是用电脑绕，不象老家伙手工绕那么费劲，所以尤烈），但是看过上海机，还是出了我的意料，就是性能和理论这块，没想到老上海毛都不懂，不懂加速度也就罢了，居然也不懂速度，还不懂建压时间。另外液压图呢，也出了我的意料，得它妈拿放大镜看才行，这就不光是能力问题了，还有态度问题，画成那个熊样，自个就给自个通过了？

wydabl

等待大侠更新！！

lygbeyondgod

中国目前就是这样，所有人就没有一个是想把事情做好的，都是在扯淡，推责，争权夺利！

any_peace

国货都犯了粗制烂造的毛病，特别是液压行业，很验出精品。
