继续请教一个关于变量泵问题,请大家指教。

[复制链接]
  • TA的每日心情
    开心
    2022-7-26 21:11
  • 签到天数: 16 天

    [LV.4]偶尔看看III

    发表于 2016-5-7 11:28:05 来自手机 | 显示全部楼层 |阅读模式 IP属地:

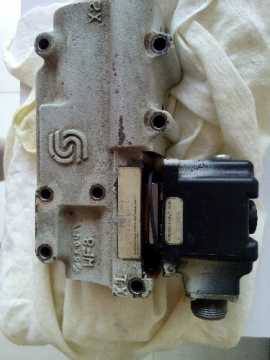

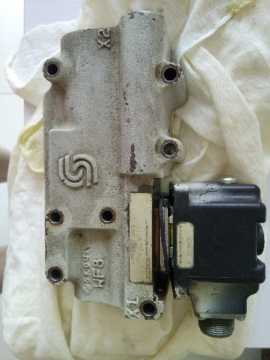

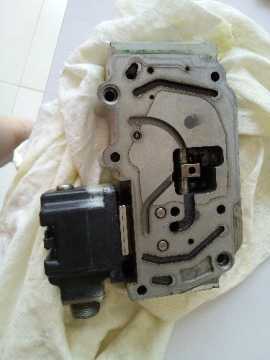

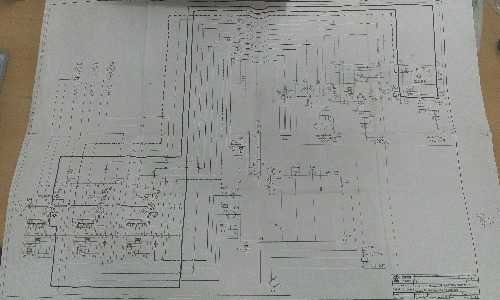

    第一张是原理图,后面的是液压体上拆卸下来的控制变量的阀件,不知这个阀件是对应原理图中哪个部位?肯定是这个坏了,但不知道拆卸下来的这个应该怎么检查修理?
  • TA的每日心情
    开心
    2016-10-14 17:50
  • 签到天数: 1 天

    [LV.1]初来乍到

    发表于 2016-5-7 11:48:45 | 显示全部楼层 IP属地:山东烟台
    把泵损坏的现象描述一下啊。。还有泵的旋向。。
  • TA的每日心情
    开心
    2022-7-26 21:11
  • 签到天数: 16 天

    [LV.4]偶尔看看III

     楼主| 发表于 2016-5-7 12:16:12 来自手机 | 显示全部楼层 IP属地:
    zhanghaibowin 发表于 2016-5-7 11:48
    把泵损坏的现象描述一下啊。。还有泵的旋向。。

    马达一直高转速运行,调不了速度了,把泵体的这个部件和另外一个泵的对调了下就好了,现在不知道这个件是原理图中哪一个,怎么修,请指教
  • TA的每日心情
    开心
    2016-10-14 17:50
  • 签到天数: 1 天

    [LV.1]初来乍到

    发表于 2016-5-7 14:02:58 | 显示全部楼层 IP属地:山东烟台
    应该是DANFOSS的KA电气排量控制模块,包括PCP先导控制阀和三位四通主阀,以及排量反馈装置的一部分。泵不能变量:我认为可能是两个原因,要么主阀芯或先导阀芯卡住了,要么伺服阀坏了,多数是伺服阀的电控部分坏了,换一个试试,如果不行就得根据原理图一点一点判断油路问题了。。。。
  • TA的每日心情
    开心
    2016-10-14 17:50
  • 签到天数: 1 天

    [LV.1]初来乍到

    发表于 2016-5-7 14:24:06 | 显示全部楼层 IP属地:山东烟台
    我又研究了一下:当液压泵无输入电流信号时,你找两个压力表测一下X1和X2,如果压力一样,那么问题就出在主阀芯上,如果压力不同,问题就在先导伺服阀上。。。。希望可以帮到你。。。

    该用户从未签到

    发表于 2016-5-7 16:32:15 | 显示全部楼层 IP属地:辽宁沈阳
    是控制阀,这阀不容易出问题。先查控制阀油道是否堵塞,再查单向阀是否有问题。
  • TA的每日心情
    开心
    2022-7-26 21:11
  • 签到天数: 16 天

    [LV.4]偶尔看看III

     楼主| 发表于 2016-5-7 16:35:29 来自手机 | 显示全部楼层 IP属地:
    完正 发表于 2016-5-7 16:32
    是控制阀,这阀不容易出问题。先查控制阀油道是否堵塞,再查单向阀是否有问题。

    是原理图中的哪个阀?能明示下吗?多谢

    该用户从未签到

    发表于 2016-5-7 16:46:29 | 显示全部楼层 IP属地:辽宁沈阳
    你好:原因是原理图根本看不清。
  • TA的每日心情
    开心
    2016-5-16 01:51
  • 签到天数: 115 天

    [LV.6]常住居民II

    发表于 2016-5-7 21:45:53 | 显示全部楼层 IP属地:北京
    拆开看阀芯,如果阀芯好着,测量电比例是否是正常的如正常,再测量电比例的电流。基本上就算这个问题。

    该用户从未签到

    发表于 2016-5-8 16:32:15 | 显示全部楼层 IP属地:江苏苏州
      眼熟,萨奥的泵,开始让我判断我也以为伺服先导级控制油路那里也是堵什么的,但后来好像听说这其实是这个组件里的次级伺服阀轴上有弹簧断了。还有以前看资料说明上据说,那个先导级的不能拆的,当心点不动它就是了。
