液压油缸上升时抖动明显

[复制链接]
horizon2210

该用户从未签到
发表于 2016-5-17 15:07:15 | 显示全部楼层 |阅读模式 IP属地:

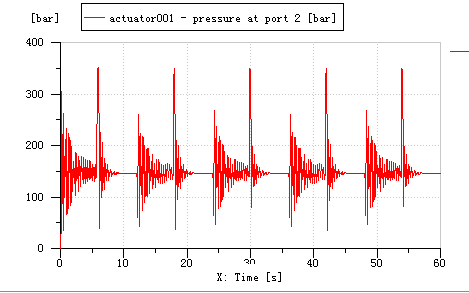

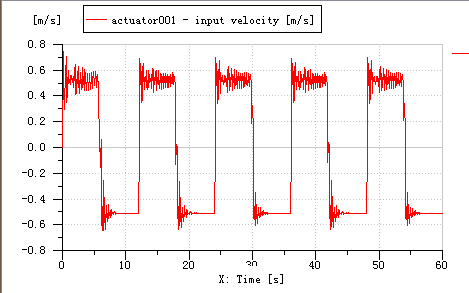

做毕业设计的时候建立了一个液压系统，发现液压油缸在上升的过程中，入口处油液变化非常大，油缸上升速度也十分不稳定，得不到想要的曲线，想请大家讨论一下这是什么原因。
液压泵排量为127.5L/min，换向阀开口最大流量为150L/min，活塞杆初始位置是全部伸出油缸。

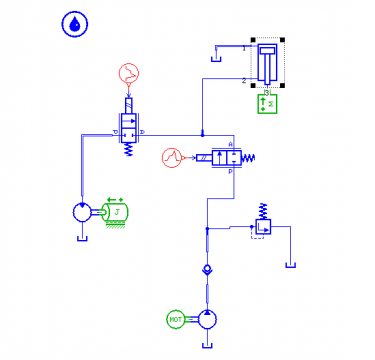

想用这也液压回路图模拟油缸带动负载做上下往复运动
液压油

液压原理图

液压原理图

液压油缸上升时抖动明显

液压油缸上升时抖动明显

液压油缸上升时抖动明显

液压油缸上升时抖动明显

相关帖子
回复

使用道具 举报

zzfjct
  • TA的每日心情
    衰
    2020-7-25 10:24

    • 签到天数: 46 天

    [LV.5]常住居民I
    发表于 2016-5-17 16:20:54 | 显示全部楼层 IP属地:吉林
    本帖最后由 zzfjct 于 2016-5-17 16:31 编辑

    液压缸/活塞、活塞杆/导套配合间隙太小，导致摩擦力不稳定。
    回复 支持 1 反对 0

    使用道具 举报

    kinghowe
  • TA的每日心情
    开心
    2022-12-27 08:51

    • 签到天数: 2011 天

    [LV.Master]伴坛终老
    发表于 2016-5-17 16:29:57 | 显示全部楼层 IP属地:山东
    再一个管路中混有空气
    回复 支持 反对

    使用道具 举报

    kinghowe
  • TA的每日心情
    开心
    2022-12-27 08:51

    • 签到天数: 2011 天

    [LV.Master]伴坛终老
    发表于 2016-5-17 16:30:28 | 显示全部楼层 IP属地:山东
    检查油箱油位和管路密封
    回复 支持 反对

    使用道具 举报

    aresfire
  • TA的每日心情
    无聊
    2016-7-27 11:04

    • 签到天数: 1 天

    [LV.1]初来乍到
    发表于 2016-5-17 18:18:29 | 显示全部楼层 IP属地:浙江杭州
    仿真不把参数设置贴出来，怎么看。只看这个结果，有可能参数设置不好。
    回复 支持 反对

    使用道具 举报

    horizon2210

    该用户从未签到
     楼主| 发表于 2016-5-17 18:58:02 | 显示全部楼层 IP属地:
    kinghowe 发表于 2016-5-17 16:29
    再一个管路中混有空气

    我怎么在仿真之前把空气排空呢  我看设置里面好像没有这个选项啊
    回复 支持 反对

    使用道具 举报

    horizon2210

    该用户从未签到
     楼主| 发表于 2016-5-17 19:00:41 | 显示全部楼层 IP属地:
    zzfjct 发表于 2016-5-17 16:20
    液压缸/活塞、活塞杆/导套配合间隙太小，导致摩擦力不稳定。

    在油缸参数设置里面 有调整这个的参数吗
    回复 支持 反对

    使用道具 举报

    horizon2210

    该用户从未签到
     楼主| 发表于 2016-5-17 19:04:11 | 显示全部楼层 IP属地:
    kinghowe 发表于 2016-5-17 16:30
    检查油箱油位和管路密封

    密封？ 我把管路连线练好了 密封要怎么检查呀
    回复 支持 反对

    使用道具 举报

    horizon2210

    该用户从未签到
     楼主| 发表于 2016-5-17 19:06:56 | 显示全部楼层 IP属地:
    本帖最后由 horizon2210 于 2016-5-17 20:18 编辑
    aresfire 发表于 2016-5-17 18:18
    仿真不把参数设置贴出来，怎么看。只看这个结果，有可能参数设置不好。

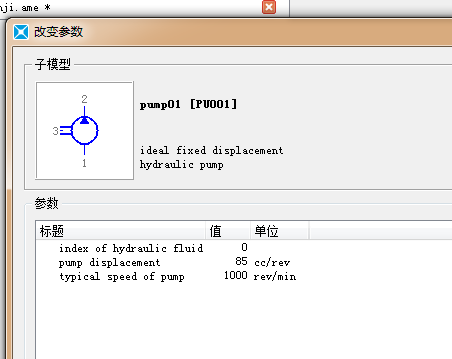

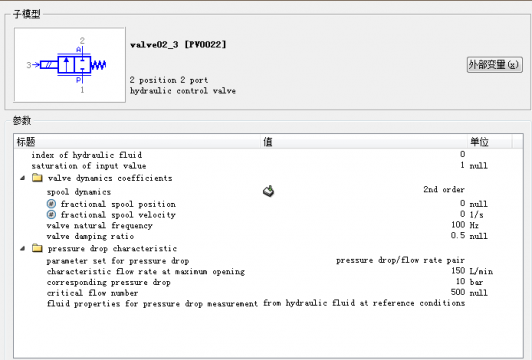

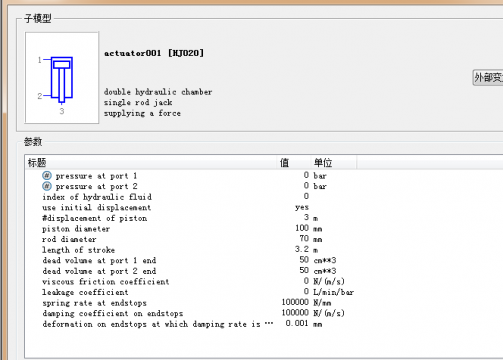

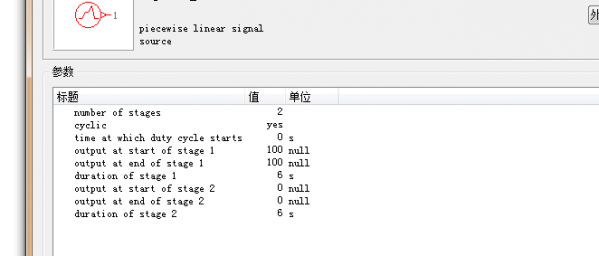

    这几张图是参数 不知道有没有不合理的地方
    回复 支持 反对

    使用道具 举报

    aresfire
  • TA的每日心情
    无聊
    2016-7-27 11:04

    • 签到天数: 1 天

    [LV.1]初来乍到
    发表于 2016-5-17 20:15:07 | 显示全部楼层 IP属地:浙江杭州
    horizon2210 发表于 2016-5-17 19:06
    这几张图是参数 不知道有没有不合理的地方

    你这个泵额定流量是50，不是127.5。
    指令信号给的太大，输入饱和你设置为1，为什么输入信号要给到100，这个模型里面会转化的（0≤f(sigin)≤1）。
    另外溢流阀的设置是什么？
    两个信号设置一样？
    马达那里什么时候接通？
    回复 支持 反对
