液压油缸上升时抖动明显

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:4
发表于 2016-5-17 20:23:27 | 显示全部楼层
另外油缸要加上阻尼,这个阻尼对于油缸是很重要的,没有阻尼必然会抖。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-5-17 21:36:13 | 显示全部楼层
aresfire 发表于 2016-5-17 20:23
另外油缸要加上阻尼,这个阻尼对于油缸是很重要的,没有阻尼必然会抖。

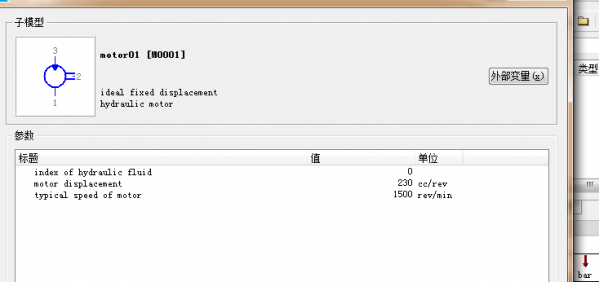

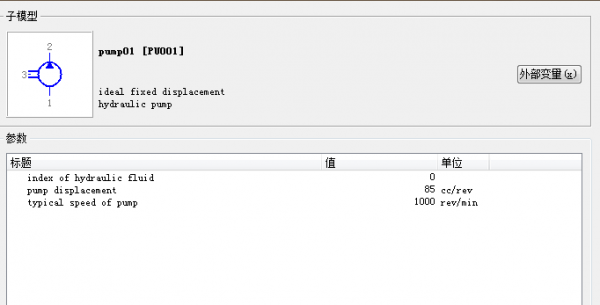

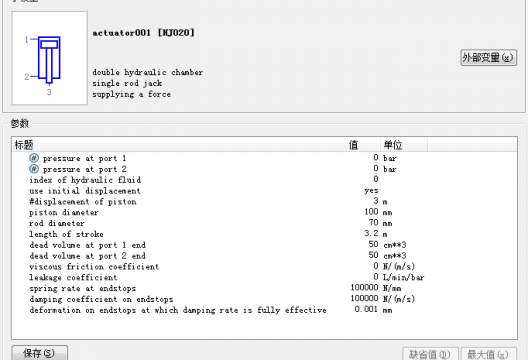

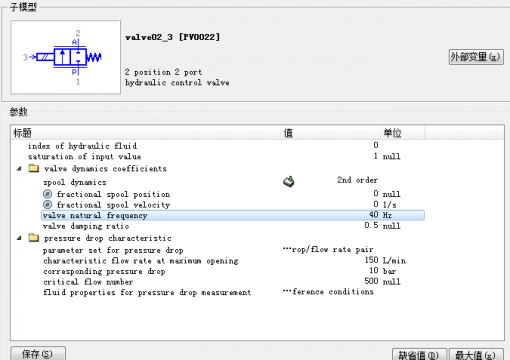

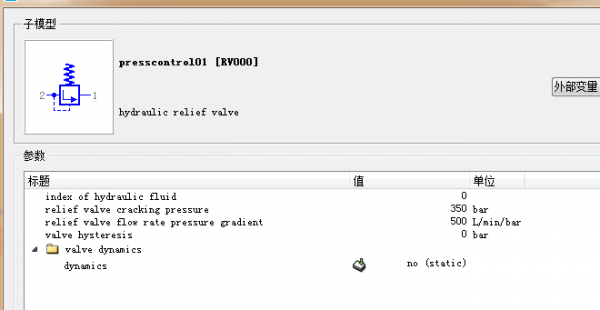

这是油缸 溢流阀 液压泵的参数    两个信号源时交替的,油缸上升时回油路关闭,油缸下降时回油路打开,利用下降的液压油驱动液压马达运动,完成能量回收。
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
发表于 2016-5-18 09:20:40 | 显示全部楼层
我在1000t油压机现场调试中遇到过一个同样的问题,有一个原因是泵出口的那个单向阀弹簧太硬,导致弹簧与管路产生共振,所以就会产生抖动。你试试把他去掉或者刚度设置小一点。
回复 支持 反对

使用道具 举报

  • 打卡等级:伴坛终老
  • 打卡总天数:2276
  • 打卡总奖励:5613
发表于 2016-5-18 09:42:31 | 显示全部楼层
horizon2210 发表于 2016-5-17 19:04
密封? 我把管路连线练好了 密封要怎么检查呀

很好检查的,压力油路,如果有引起振荡的泄漏,很容易能发现漏油处。注意观察接着连接处。

排气的办法是在空载或低载时往复运动几次。
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:4
发表于 2016-5-18 12:59:45 | 显示全部楼层
horizon2210 发表于 2016-5-17 21:36
这是油缸 溢流阀 液压泵的参数    两个信号源时交替的,油缸上升时回油路关闭,油缸下降时回油路打开,利 ...

油缸的阻尼加上,你这里是0N/(m/s),加大会减少抖动。
回复 支持 反对

使用道具 举报

发表于 2016-5-18 22:44:14 | 显示全部楼层
本帖最后由 chenliang47 于 2016-5-18 22:46 编辑

说句不好听的,上个大学就学会毫无用处的仿真,成了只会仿真的废物,排气也不知道,只知道玩数字游戏,思想仿真,去了企业别人当做废物也看不起
回复 支持 反对

使用道具 举报

发表于 2016-5-19 23:29:54 来自手机 | 显示全部楼层
加个平衡阀,油泵是有脉动的,你这个油缸是垂直向下装的。
回复 支持 反对

使用道具 举报
