求高手指点如何使油缸压力保持恒定

[复制链接]

该用户从未签到

发表于 2016-5-26 21:11:29 | 显示全部楼层 |阅读模式 IP属地:山东


求高手指点如何使油缸压力保持恒定

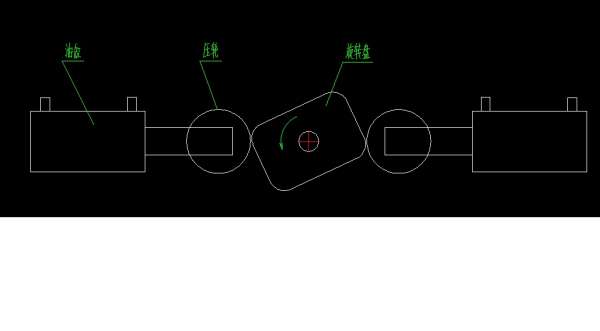

求高手指点如何使油缸压力保持恒定
1、旋转盘为毛坯件,以200r/min旋转;
    2、油缸缓慢向中心进给,旋转盘每转5转油缸大约进给1mm;
    3、要求旋转盘周边始终承受来自压轮的200Kg的恒定压力。
    因工件为长方形毛坯件,周边各点到中心的距离不同,工件旋转时压轮承受高速变化(800次/分钟)的反作用力,求高手指点如何使油缸压力保持恒定,误差3Kg以内。
  • TA的每日心情

    2020-7-25 10:24
  • 签到天数: 46 天

    [LV.5]常住居民I

    发表于 2016-5-26 21:35:22 | 显示全部楼层 IP属地:江苏无锡
    用连接在无杆腔的蓄能器提供和回收瞬时高压流量。

    该用户从未签到

    发表于 2016-5-26 22:08:58 | 显示全部楼层 IP属地:天津
    本帖最后由 DELTAMOTION 于 2016-5-26 22:11 编辑

    类矩形工件旋压机,这个是可以解决的,请加我QQ  656009665   。我帮你做个方案

    该用户从未签到

    发表于 2016-5-26 22:24:45 | 显示全部楼层 IP属地:江西
    既要压力恒定又要以很慢的速度进给,这是没法实现的。要么走压力闭环,要么走速度控制,同时控制是不可能的。

    该用户从未签到

    发表于 2016-5-26 23:05:05 | 显示全部楼层 IP属地:
    fnzxww 发表于 2016-5-26 22:24
    既要压力恒定又要以很慢的速度进给,这是没法实现的。要么走压力闭环,要么走速度控制,同时控制是不可能的 ...

    你的观点有偏差,这个是可以做到的,请联系美国DELTA 控制器中国总代理  北京市思路盛自动化系统集成有限公司帮你解决。
  • TA的每日心情
    慵懒
    2015-4-23 09:31
  • 签到天数: 44 天

    [LV.5]常住居民I

    发表于 2016-5-26 23:55:01 | 显示全部楼层 IP属地:江苏淮安
    本帖最后由 cqzyouxiang 于 2016-5-27 06:33 编辑

    采用两缸机械串联,前缸做液压弹簧,后缸进给。弹簧缸前腔压力伺服调节,平衡活塞杆及挂具惯性力,后腔接蓄能器。避免油液可能带来的振荡,不取油压传感,而将压力传感器置杆前端。考虑到随动性,瞬时流量较大和节流发热问题,后腔面积尽量小些,蓄能器压力适当高些。如果面积小兼顾不到杆的刚性,改两头出杆,两缸不一定同轴布置。或后杆接电磁力伺服平衡惯性力。
  • TA的每日心情
    慵懒
    2015-4-23 09:31
  • 签到天数: 44 天

    [LV.5]常住居民I

    发表于 2016-5-27 07:36:37 | 显示全部楼层 IP属地:江苏淮安
    进给主要是补偿工件的变形,1mm只能是个参考量。那么进给缸的主要作用是给辊轮工作的初始位置。
  • TA的每日心情
    慵懒
    2015-4-23 09:31
  • 签到天数: 44 天

    [LV.5]常住居民I

    发表于 2016-5-27 07:58:51 | 显示全部楼层 IP属地:江苏淮安
    如果进给恒定,并且确定其对工件挤压作用的进程,压力就不能恒定,也没有必要。那么随动机制可用外形扫描预置程序,主轴编码,辊轮轻微弹性浮动。

    该用户从未签到

    发表于 2016-5-27 14:50:57 | 显示全部楼层 IP属地:安徽蚌埠
    说的不祥细,看你这个缸还要回缩呢,随着工件的旋转,工件会反推活塞杆,导致活塞一会伸出,一会回缩。

    该用户从未签到

    发表于 2016-5-28 00:12:29 | 显示全部楼层 IP属地:上海
    DELTAMOTION 发表于 2016-5-26 23:05
    你的观点有偏差,这个是可以做到的,请联系美国DELTA 控制器中国总代理  北京市思路盛自动化系统集成有限 ...

    你说说控制的策略,光做广告有什么意思……
