毕业设计模拟仿真求助

horizon2210 · 发表于 2016-7-17 20:45:01

想请各位专家帮帮忙，毕业设计仿真过程中向实现油缸自行上下运动，应该怎么利用AMESim信号库里面的元件绘制液压图，我是学机械的对控制方面不是特别熟。油缸行程是3.5米。下行程时右边换向阀断电，左边通电。当行程到达3米时位移传感器发出信号使右边换向阀通电，左边断电。如此交替往复运动。这个图应该怎么补充信号控制部分

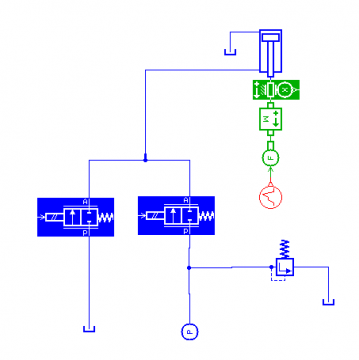

图纸

yiliya · 发表于 2016-7-17 21:57:05

1 在机械库里面你要找到位移传感器，就是那个带X符号的那个，通过位移传感器把油缸的位移信息传递过来
2 你需要通过添加一个判断函数来决定到底那个阀的通断。

horizon2210 · 发表于 2016-7-18 09:59:23

yiliya 发表于 2016-7-17 21:57
1 在机械库里面你要找到位移传感器，就是那个带X符号的那个，通过位移传感器把油缸的位移信息传递过来
2 ...

可以输入判断函数的元件是哪一个元件····

horizon2210 · 发表于 2016-7-20 16:41:36

horizon2210 发表于 2016-7-18 09:59
可以输入判断函数的元件是哪一个元件····

这个需要利用matlab做联合仿真吗

horizon2210 · 发表于 2016-8-26 10:13:28

问题已解决用一个触发器就行了

yiliya · 发表于 2016-8-30 22:01:06

解决的思路是一样的，需要加装行程开关，这个开关要用到控制逻辑进行模拟详情请见 AMESim行程控制问题
https://www.iyeya.cn/thread-23971-1-1.html
(出处: 液压圈)
