关于油路块钻孔深度和壁厚 |
|
本帖最后由 cyxz 于 2016-8-7 14:19 编辑

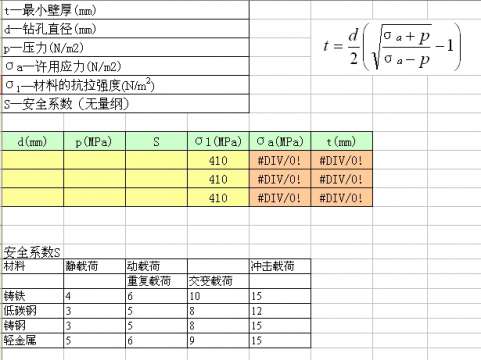

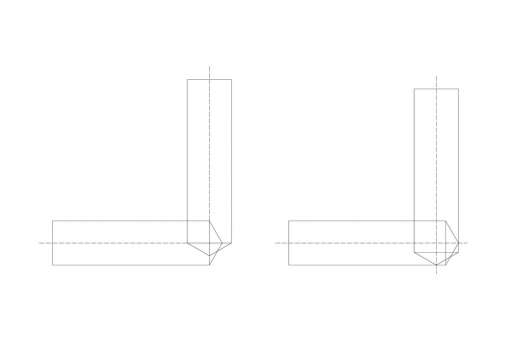

网上传的一些加工规范，有的并没有道理，请大家讨论： 11. 当较小孔道孔径不大于25mm时，两相邻孔道孔壁之间的距离应不小于5mm;较小孔道孔径大于25mm时，两相邻孔道孔壁之间的距离应不小于10mm。 12. 为避免污染物的沉积，对于相通的孔道，孔深一般应到与之相通的孔道的中心线为止。 - 本文原文地址：https://www.iyeya.cn/article-1211-1.html 对于11，请看附件图片1 对于12，相交处截面偏小，流速加快，能损较大，应将钻尖打到孔对面壁上。这样也能避免污染物的沉积，还能加大流通面积。请看附件图片2。
| |
相关帖子 |
|
IP卡
狗仔卡
发表于 2016-8-7 13:58:20
提升卡
置顶卡
变色卡|
不是完全无道理，你的是计算壁厚，加工中需要考虑很多因素，比如孔道的垂直度，很可能会出现偏刀问题，尤其细长孔；孔的相交不是必须的，而且也很少用，因为这种相交方式容易断刀。
| |
|
我要为在液压行业有一席之地而努力
|
|
许雷 发表于 2016-8-9 15:56 “孔的相交不是必须的”,实在不懂，说句中国话吧，油路块的孔基本上都是相交、想通孔。 | |
cyxz 发表于 2016-8-22 10:46 "对于相通的孔道，孔深一般应到与之相通的孔道的中心线为止"是这个不是必须的，其实这种是好，但是加工比较困难 | |
|
