设计减压阀时，子模型无法找到问题

LeBlanccc · 发表于 2016-10-9 21:46:28

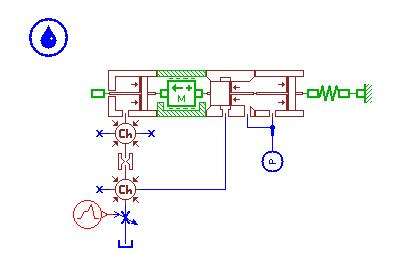

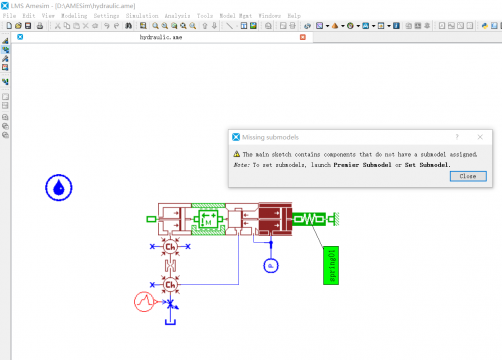

请问为什么会出现这种问题？要如何解决？

设计减压阀时，子模型无法找到问题

xlykko · 发表于 2016-10-9 22:16:23

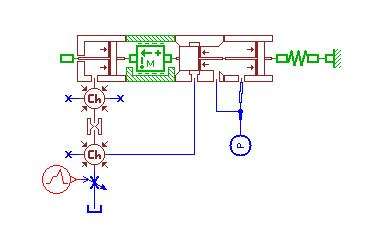

你的质量块显示不正常了，建议吧质量块删了，先加其他后加质量块。

LeBlanccc · 发表于 2016-10-9 22:25:50

xlykko 发表于 2016-10-9 22:16
你的质量块显示不正常了，建议吧质量块删了，先加其他后加质量块。

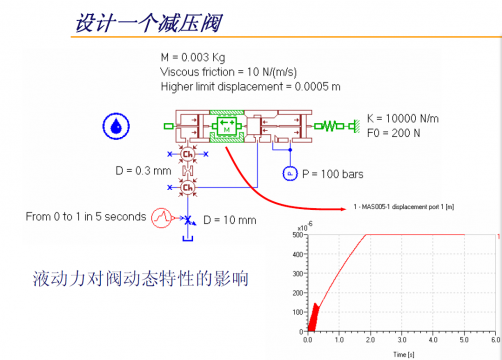

你好，谢谢你的回答，例子如图，我又检查了一遍，没发现错误呀。

xlykko · 发表于 2016-10-9 22:29:53

LeBlanccc 发表于 2016-10-9 22:25
你好，谢谢你的回答，例子如图，我又检查了一遍，没发现错误呀。

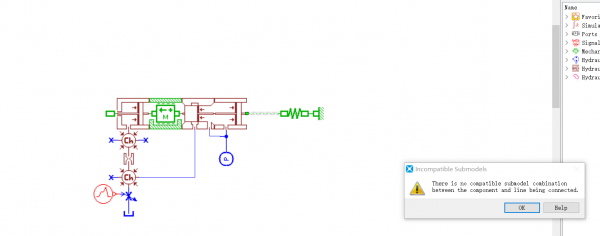

这次问题是在管路链接上？如果是这样的话说明不能直接链接，需要加一个管路。你把那个链接点拖远点，然后用管路链接起来试试。。。

LeBlanccc · 发表于 2016-10-9 22:36:37

xlykko 发表于 2016-10-9 22:29
这次问题是在管路链接上？如果是这样的话说明不能直接链接，需要加一个管路。你把那个链接点拖远点，然后 ...

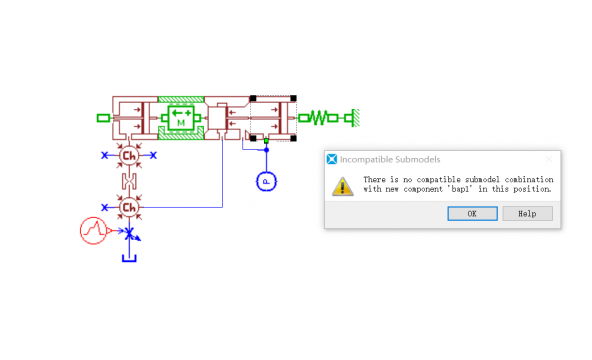

是这样吗？好像还是不行

xlykko · 发表于 2016-10-9 22:47:28

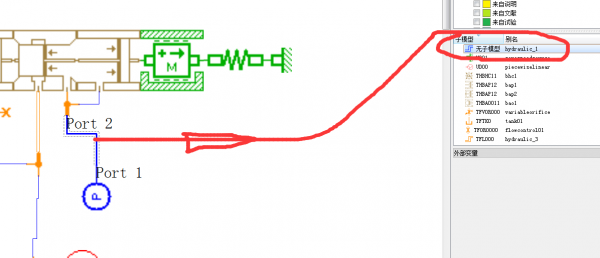

我试了一下，按照最优子模型设置确实会出现这样的问题，不过改一下就好

这个意思

xlykko · 发表于 2016-10-9 22:52:22

xlykko 发表于 2016-10-9 22:47
我试了一下，按照最优子模型设置确实会出现这样的问题，不过改一下就好

不好意思，我错了。。。手动设置子模型后问题解决

LeBlanccc · 发表于 2016-10-9 22:54:13

xlykko 发表于 2016-10-9 22:47
我试了一下，按照最优子模型设置确实会出现这样的问题，不过改一下就好

好了，非常感谢您！

东方却 · 发表于 2017-1-8 21:22:10

本帖最后由东方却于 2017-1-8 21:27 编辑

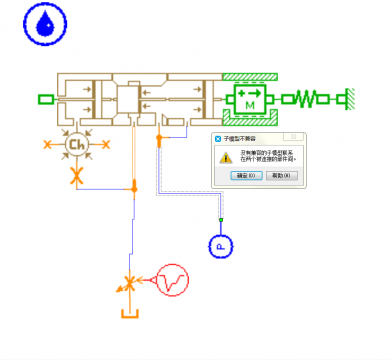

没有兼容的子模型联系在两个被链接的部件之间

是软件没这个子模型不
