[综合讨论] 这个挖掘机的限压回路

    [复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:11
  • 打卡总奖励:34
发表于 2017-6-7 21:00:53 | 显示全部楼层 |阅读模式

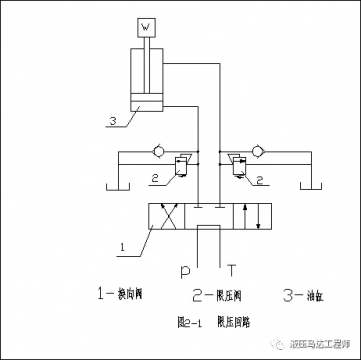

这个挖掘机的限压回路

这个挖掘机的限压回路
看了挖掘机这么一个限压回路,但搞不懂这个回路中与溢流阀并联的单向阀是什么作用
  • 打卡等级:常驻居民
  • 打卡总天数:571
  • 打卡总奖励:1734
发表于 2017-6-8 06:56:38 | 显示全部楼层
这应该是缓冲补油回路,这样一来,单向阀的作用就清楚了。
回复 支持 反对

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:82
  • 打卡总奖励:226
发表于 2017-6-8 07:01:09 | 显示全部楼层
补油单向阀。。。。。
回复 支持 1 反对 0

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:965
  • 打卡总奖励:2840
发表于 2017-6-8 07:54:32 | 显示全部楼层
补油,防吸空。。。。
回复 支持 1 反对 0

使用道具 举报

发表于 2017-6-8 16:30:53 | 显示全部楼层
唉,半路出家,我也看不懂
回复 支持 反对

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:255
  • 打卡总奖励:679
发表于 2017-7-11 22:48:30 | 显示全部楼层
补油单向阀,油缸油路的常规配置。
回复 支持 反对

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:56
  • 打卡总奖励:131
发表于 2017-9-23 12:30:44 | 显示全部楼层
单向阀作用是补油,防止油缸密封圈损坏以及油缸结构被气蚀损坏
回复 支持 反对

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:854
  • 打卡总奖励:2086
发表于 2017-9-26 18:16:40 | 显示全部楼层
补油作用,防止油缸吸空
回复 支持 反对

使用道具 举报

发表于 2017-9-28 17:14:08 | 显示全部楼层
canmao6304 发表于 2017-6-8 06:56
这应该是缓冲补油回路,这样一来,单向阀的作用就清楚了。

理解,就是这样。
回复 支持 反对

使用道具 举报

发表于 2019-4-21 11:38:31 来自手机 | 显示全部楼层
是不是防止吸真空
回复 支持 反对

使用道具 举报
