油缸自动外伸

[复制链接]
  • TA的每日心情
    开心
    2022-12-12 08:25
  • 签到天数: 205 天

    [LV.7]常住居民III

    发表于 2017-9-25 17:51:43 | 显示全部楼层 |阅读模式 IP属地:北京海淀
    油缸正常起压力缩回后,断电,有杆腔此时会有压力200bar,无杆腔压力为0,发现问题是油缸会自动伸出6mm以上触发报警,系统无液压锁,换向阀中位0型,请教
    1.应该是油缸内泄引起的外伸,对吗?
    2.有杆腔压力应该是逐渐降低,因为油液窜过去另一侧了,对吗?
    3.无杆腔的压力应该是逐渐升高的,因为油缸自动外伸了,对吗?
    4.无杆腔的压力不应该升高,而是应该逐渐真空化,析出气体,因为油液总体积是增大的(油缸外伸),但油液却并没有多出来,对吗?
    5.在内泄还存在的情况下,什么办法能阻止外伸?
    谢谢各位了
  • TA的每日心情
    开心
    2022-6-22 14:35
  • 签到天数: 571 天

    [LV.9]以坛为家II

    发表于 2017-9-25 18:28:01 | 显示全部楼层 IP属地:山西阳泉
    应该是油缸内泄引起的。要阻止这种现象,  应把有杆腔此时会有压力200bar 的压力卸掉。

    该用户从未签到

    发表于 2017-9-25 18:37:12 来自手机 | 显示全部楼层 IP属地:江苏镇江
    用什么介质?温度?多大通经的阀?油缸所处的环境温度?这些都没给…只能给个建议…先换个阀(我遇这种现象多了,都是阀不行,有些国产名牌新的都不行)
  • TA的每日心情
    擦汗
    2017-8-29 08:08
  • 签到天数: 15 天

    [LV.4]偶尔看看III

    发表于 2017-9-26 08:10:29 | 显示全部楼层 IP属地:湖南长沙
    没有液压锁,O型机能的阀,你这阀泄露或者油缸泄露都有可能啊
  • TA的每日心情
    开心
    2022-5-20 08:24
  • 签到天数: 684 天

    [LV.9]以坛为家II

    发表于 2017-9-27 09:39:51 | 显示全部楼层 IP属地:福建
    有可能是油缸内泄,也可能是阀的问题,想办法把有杆腔压力卸掉
  • TA的每日心情
    慵懒
    2015-4-23 09:31
  • 签到天数: 44 天

    [LV.5]常住居民I

    发表于 2017-9-27 10:48:49 | 显示全部楼层 IP属地:江苏
    1、可能性之一。
    2、窜油,没有负负载是这样。
    3、没有这种可能。
    4、无杆腔两头密封无泄漏,是这样。
    5、卸掉负载,垂直情况下,摩擦力还必须大于自重。加支撑。
  • TA的每日心情
    开心
    2022-12-12 08:25
  • 签到天数: 205 天

    [LV.7]常住居民III

     楼主| 发表于 2017-9-28 13:09:56 | 显示全部楼层 IP属地:北京海淀
    这个油缸是有点倾斜布置的,杆朝斜上,理论上重力是会阻止油缸自动伸出的,另外静止时,没有任何外部负载,只有振动,但实际上还是伸出了6mm不等。

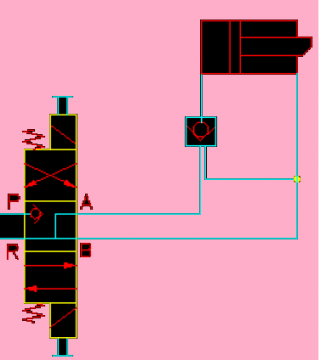

    因为油缸更换空间小(120x70mm直径,60mm行程),不容易,所以现在是O型改成Y型,加无杆腔单向锁如何?
    1.怀疑最大的问题是内泄,但因为暂时无法更换,在内泄存在的前提下,这样的方法是否可以阻止油缸自动外伸?因为有杆腔现在和油箱直连了
    2.假设不存在内泄,那么油温变化会有这么大的影响吗?

    改成这样

    改成这样
  • TA的每日心情
    慵懒
    2015-4-23 09:31
  • 签到天数: 44 天

    [LV.5]常住居民I

    发表于 2017-9-28 18:04:51 | 显示全部楼层 IP属地:江苏
    本帖最后由 cqzyouxiang 于 2017-9-28 18:09 编辑

    有限伸出6mm,重力向下,说明两油管端即阀的密封较好,是油缸的内差动。油的压缩性和两腔的容积差,一般在没有外界补油的情况下,差动位移很小。6mm的位移较大,说明有杆腔有气,只有气才可产生长程作用。
    有内泄,如果回油背压较大,这样改,仍旧有差动的可能,而且是持续的。允许内泄,改就改成双向液压锁,同时减小回油背压。如果仅解决开关误动作,释放有杆腔就行,再查查是否进气。或减小回程背压看看。
    温度的热胀效应很小。200bar高压是油压(非重力)回程和换向阀进回油槽关闭有时间差产生的现象。
    作为一种可能的分析,供参考。
  • TA的每日心情
    慵懒
    2016-2-27 10:51
  • 签到天数: 8 天

    [LV.3]偶尔看看II

    发表于 2017-10-4 00:07:25 | 显示全部楼层 IP属地:香港
    1. 液压缸到位後是否会卸压?若没有卸压,这是阀芯內漏引起的爬行,改为先导止回加三通阀可解决。
    2. 若是调试时出现,试排气,可能有帮助。
  • TA的每日心情

    2020-7-25 10:24
  • 签到天数: 46 天

    [LV.5]常住居民I

    发表于 2017-10-4 10:43:03 | 显示全部楼层 IP属地:
    1,如果是恒压源,O型换向阀P/A/B之间的内泄构成差动连接,杆伸出,这是常见故障。
    2,如果无需无杆腔油压保持位置,选用中位无杆腔通T功能的换向阀就可以解决。
