液压图中黄色箭头指的方块啥意思

打卡等级：常驻居民
打卡总天数：367
打卡总奖励：626

发表于 2024-1-21 22:31:12 | 显示全部楼层 |阅读模式

液压图中黄色箭头指的方块啥意思


回复

使用道具举报

打卡等级：论坛老炮
打卡总天数：943
打卡总奖励：1621

发表于 2024-1-22 08:27:13 | 显示全部楼层

内部的堵丝外置过滤就堵上，不用外部过滤就拆下来

回复支持反对

使用道具举报

打卡等级：以坛为家
打卡总天数：794
打卡总奖励：2240

发表于 2024-1-22 14:05:58 | 显示全部楼层

可更换元件。可以是通路，也可以是堵，取决于过滤方式

回复支持反对

使用道具举报

打卡等级：以坛为家
打卡总天数：794
打卡总奖励：2240

发表于 2024-1-22 14:07:23 | 显示全部楼层

可选堵或通路，取决于过滤方式，图中压油口过滤，应该用堵才对

回复支持反对

使用道具举报

打卡等级：常驻居民
打卡总天数：483
打卡总奖励：657

发表于 2024-1-22 18:57:13 来自手机 | 显示全部楼层

是个内部的堵头

回复支持反对

使用道具举报

打卡等级：无名新人
打卡总天数：5
打卡总奖励：5

发表于 2024-1-22 19:25:40 | 显示全部楼层

梭阀！应该是简单画

回复支持反对

使用道具举报

打卡等级：无名新人
打卡总天数：5
打卡总奖励：5

发表于 2024-1-22 19:27:39 | 显示全部楼层

分析应该是梭阀，要不就是个油流指示器

回复支持反对

使用道具举报

打卡等级：即来则安
打卡总天数：204
打卡总奖励：278

发表于 2024-1-22 20:36:06 | 显示全部楼层

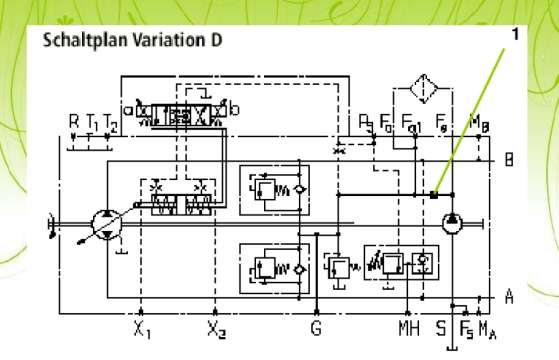

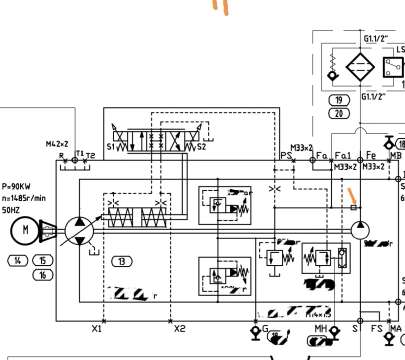

偶然所见，是不是这个



回复支持反对

使用道具举报

打卡等级：偶尔看看
打卡总天数：102
打卡总奖励：140

发表于 2024-1-22 21:12:50 | 显示全部楼层

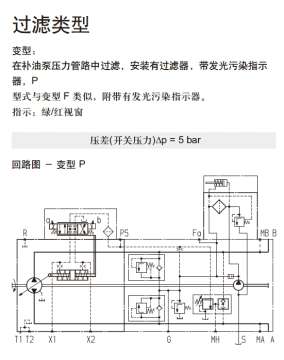

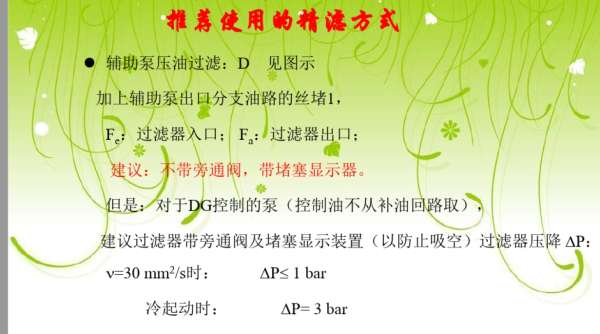

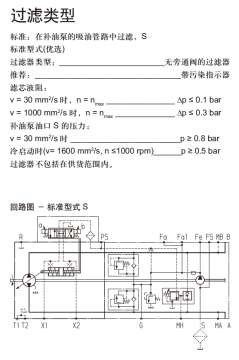

参考力士乐样本：
1.不通过Fe、Fa间过滤时，补油泵的油通过方块；

2.通过Fe、Fa间过滤时，补油泵的油不通过方块；

为不同配置设置的，算截止阀吧。

回复支持反对

使用道具举报

打卡等级：无名新人
打卡总天数：4
打卡总奖励：5

发表于 2024-1-23 00:45:54 来自手机 | 显示全部楼层

是个堵头吧，
不接滤清器时，这地方是通的，把滤清器接口堵上
接滤清器时，这地方不通。
这是我猜的。

回复支持反对

使用道具举报
