液压图中黄色箭头指的方块啥意思

打卡等级：以坛为家
打卡总天数：612
打卡总奖励：994

发表于 2024-1-22 21:12:50 | 显示全部楼层

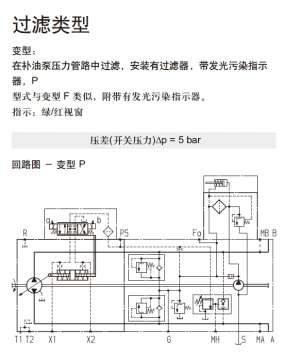

参考力士乐样本：
1.不通过Fe、Fa间过滤时，补油泵的油通过方块；

2.通过Fe、Fa间过滤时，补油泵的油不通过方块；

为不同配置设置的，算截止阀吧。

回复

使用道具举报

打卡等级：无名新人
打卡总天数：11
打卡总奖励：12

发表于 2024-1-23 00:45:54 来自手机 | 显示全部楼层

是个堵头吧，
不接滤清器时，这地方是通的，把滤清器接口堵上
接滤清器时，这地方不通。
这是我猜的。

回复

使用道具举报

打卡等级：以坛为家
打卡总天数：716
打卡总奖励：1143

发表于 2024-1-23 12:44:18 | 显示全部楼层

估计是小过滤网，可以拆开清洗的。

回复

使用道具举报

打卡等级：以坛为家
打卡总天数：806
打卡总奖励：2252

发表于 2024-1-23 13:26:27 | 显示全部楼层

#在这里快速回复#可选堵或通路，取决于过滤方式，图中压油口过滤，应该选堵才对
