请教压辊油缸动作调试

我心飞翔407

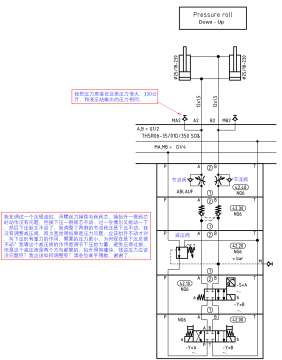

我在调试一个压辊油缸，用螺丝刀捅换向阀阀芯，捅抬升一侧阀芯时动作没有问题，但捅下压一侧阀芯不动，过一会偶尔又能动一下，然后下压就又不动了。我调整了两侧的节流阀还是下压不动。我没有调整减压阀，因为我觉得如果是压力问题，应该抬升不动才对，向下压时有重力的作用，需要的压力更小，为何现在是下压反倒不动？我猜这个减压阀的作用是调节下压的力量，避免压得过狠。但是这个减压阀是两个方向都管的，抬升得很痛快，按说压力应该没问题吧？我应该如何调整呢？请各位高手赐教，谢谢了。

qqqqqqwwww

压下杆端进油是B腔减压，抬起是无杆腔进油，系统压力。抬不起来就是减压阀设定压力小了。这个减压阀是B腔减压，不是P口减压。

海中游

42.40节流阀可能有问题

tanxiany

可能是A侧的液控单向阀没打开、或打开不利索，也不排除A侧单向节流阀孔堵塞的可能。

qqqqqqwwww

qqqqqqwwww 发表于 2025-12-21 08:24
压下杆端进油是B腔减压，抬起是无杆腔进油，系统压力。抬不起来就是减压阀设定压力小了。这个减压阀是B腔减 ...

压下的时候，把压力表接在MB2测压点，观察压力表压力，顺时针加大减压阀设定压力，直到压辊动作。

我心飞翔407

qqqqqqwwww 发表于 2025-12-21 08:24
压下杆端进油是B腔减压，抬起是无杆腔进油，系统压力。抬不起来就是减压阀设定压力小了。这个减压阀是B腔减 ...

谢谢您的解答，不过我您说的减压阀是 B 口减压还是不太明白，这个减压阀不是连接在进油口 P 之前吗？所以看上去无论哪个方向都得经过这个减压阀，所以还希望您再讲讲，谢谢了！

泛舟

机械卡阻的概率较大，或者42.10在左位（截止位，4位不通）

zzfjct

与双液控单向阀配套的主换向阀（最下面那个）应该用中位Y机能的，否则就会发生这种不稳定的问题。

qqqqqqwwww

我心飞翔407 发表于 2025-12-21 10:45
谢谢您的解答，不过我您说的减压阀是 B 口减压还是不太明白，这个减压阀不是连接在进油口 P 之前吗？所以 ...

这是力士乐叠加减压阀工作原理，你对照下。

1648183658

去掉42.30双向锁试一试
