洛氏硬度、布氏硬度、维氏硬度区别与转换对照表

2020-1-13 17:07| 发布者: 液压哥| 查看: 2816| 评论: 0

简介:一、硬度简介:硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高,耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。1. 布氏硬度(HBW)对一定直径的硬质合金球(一 ...

一、硬度简介:

硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高,耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

1. 布氏硬度(HBW)

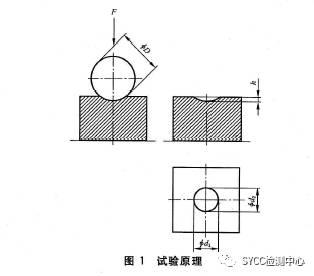

对一定直径的硬质合金球(一般为10mm)施加试验力(一般29.42KN)压入试样表面,经规定保持时间后,卸除试验力,测量试样表面压痕的直径(见图1)。负荷与其压痕面积之比值,即为布氏硬度值(HBW)

洛氏硬度、布氏硬度、维氏硬度区别与对照转换表

2. 洛氏硬度(HR)

当硬度过高或者试样过小时,不能采用布氏硬度试验而改用洛氏硬度计测量。它是用一个顶角120°的金刚石圆锥压头或直径为1.5875、3.175mm的硬质合金球压头,在一定载荷下压入被测材料表面,由压痕的深度求出材料的硬度。根据试验材料硬度的不同,有多种标尺表示,常用的有三种标尺:

• HRA:是采用60kgf载荷和金刚石圆锥压头压入求得的硬度,用于硬度极高的材料(如硬质合金等)。

• HRB:是采用100kgf载荷和直径1.5875mm淬硬的钢球压头,求得的硬度,用于硬度较低的材料(如退火钢、铸铁等)。

• HRC:是采用150kgf载荷和金刚石圆锥压头压入求得的硬度,用于硬度很高的材料(如淬火钢等)。

3. 维氏硬度(HV)

以120kg以内的载荷和顶角为136°的金刚石方形锥体压头压入材料表面,用载荷值除以材料压痕凹坑的表面积,即为维氏硬度HV值(kgf/mm2)。

实践证明,金属材料的各种硬度值之间,硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的,材料的强度越高,塑性变形抗力越高,硬度值也就越高。但各种材料的换算关系并不一致。

二、硬度对照表:

根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。

抗拉强度
Rm
N/mm2

维氏硬度
HV

布氏硬度
HB

洛氏硬度
HRC

1030

320

304

32.2

1060

330

314

33.3

1095

340

323

34.4

1125

350

333

35.5

1115

360

342

36.6

1190

370

352

37.7

1220

380

361

38.8

1255

390

371

39.8

1290

400

380

40.8

1320

410

390

41.8

1350

420

399

42.7

1385

430

409

43.6

1420

440

418

44.5

1455

450

428

45.3

1485

460

437

46.1

1520

470

447

46.9

1555

480

(456)

47.7

1595

490

(466)

48.4

1630

500

(475)

49.1

1665

510

(485)

49.8

1700

520

(494)

50.5

1740

530

(504)

51.1

1775

540

(513)

51.7

1810

550

(523)

52.3

1845

560

(532)

53.0

1880

570

(542)

53.6

1920

580

(551)

54.1

1955

590

(561)

54.7

1995

600

(570)

55.2

2030

610

(580)

55.7

2070

620

(589)

56.3

2105

630

(599)

56.8

2145

640

(608)

57.3

2180

650

(618)

57.8

660

58.3

670

58.8

680

59.2

690

59.7

700

60.1

720

61.0

740

61.8

760

62.5

780

63.3

800

64.0

820

64.7

840

65.3

860

65.9

880

66.4

900

67.0

920

67.5

940
