SUN螺纹插装阀NFDDLGN的高压破坏试验

2015-9-11 19:22| 发布者: 液压哥| 查看: 19214| 评论: 1|原作者: Kimi|来自: SUN插装阀

简介:试验目的: 对SUN节流阀NFDDLGN进行高压破坏试验,确保耐压可至4倍许用压力(需用压力为5000psi/350bar) 试验过程: 将阀芯装在试验块中,用高压泵加载,直至阀芯破裂。 试验结果: 阀芯破坏压力为22000psi/1517bar, ...

试验目的:

对SUN节流阀NFDDLGN进行高压破坏试验,确保耐压可至4倍许用压力(需用压力为5000psi/350bar)

试验过程:

将阀芯装在试验块中,用高压加载,直至阀芯破裂。

试验结果:

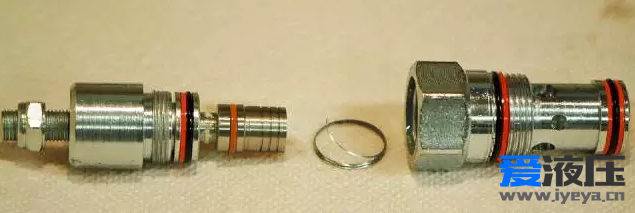

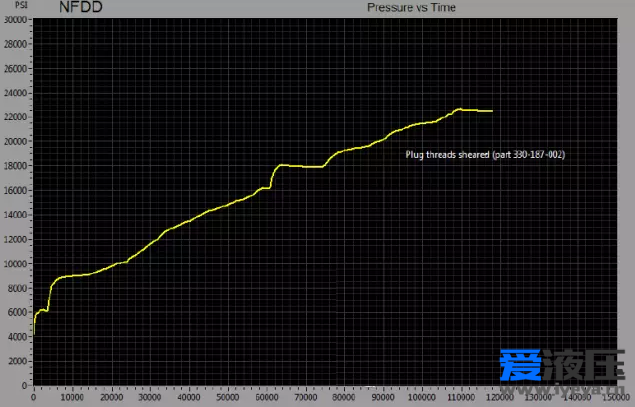

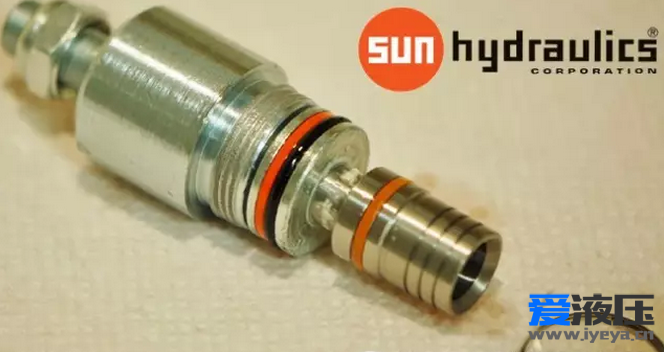

阀芯破坏压力为22000psi/1517bar,所以阀芯完全符合4倍许用压力的安全要求。

注意:这里的压力都是针对耐压测试,是一种压力安全系数,并不代表阀可以长时间在高压下进行操作。测试表明SUN阀芯在超过350bar情况下并不会有破裂的危险。某些场合下使用在420bar并没有安全风险,只是无法保证百万次寿命试验。SUN的一些客户也的确用到了420bar的场合,并安全运行了很多年。

*SUN阀在投放市场前都会批量做百万次寿命试验,该试验压力为350bar。
