液压气动图形符号

2022-6-15 17:51| 发布者: 液压哥| 查看: 1963| 评论: 0

摘要：液压气动图形符号(摘自GB/T 786.1—2009)图形符号由符号要素和功能要素构成，其规定见下表。

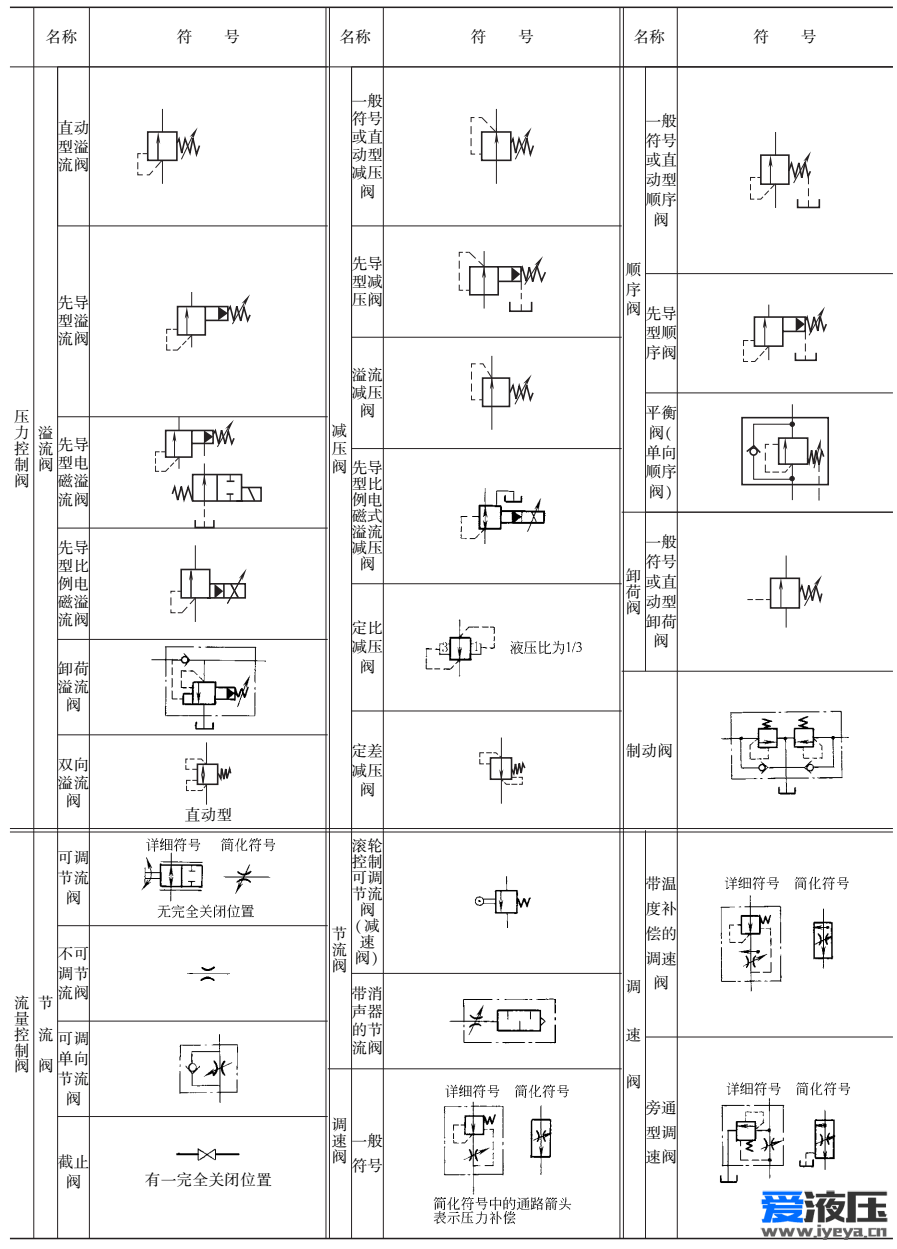

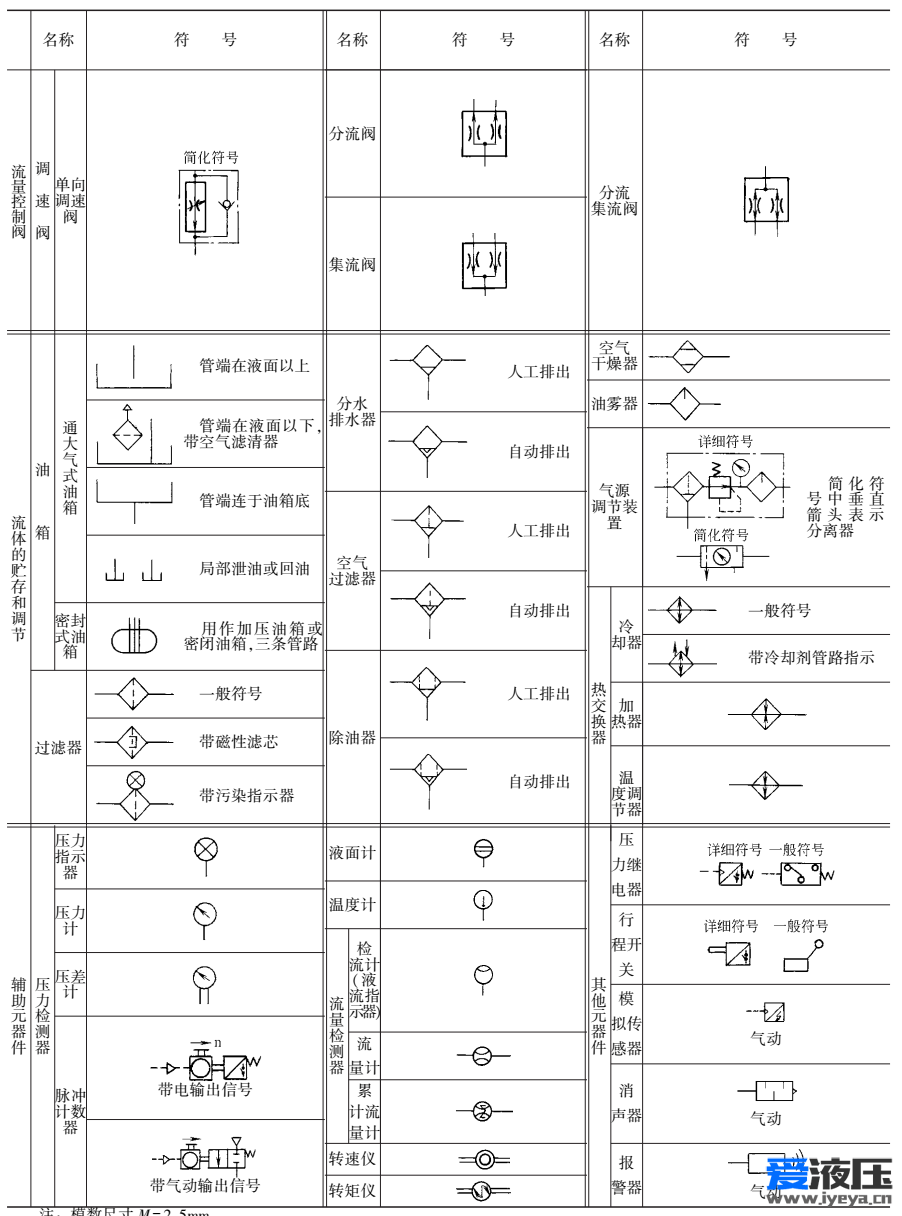

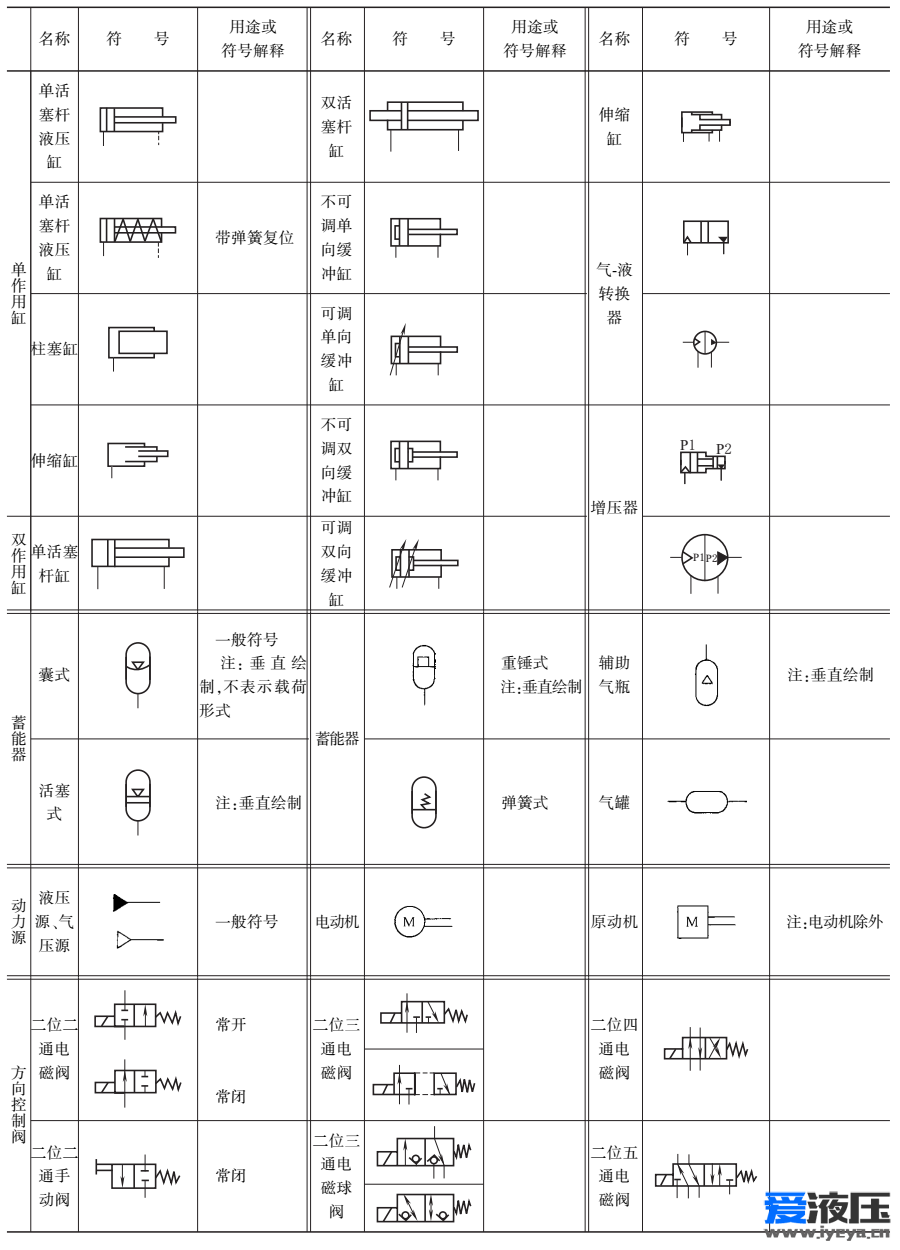

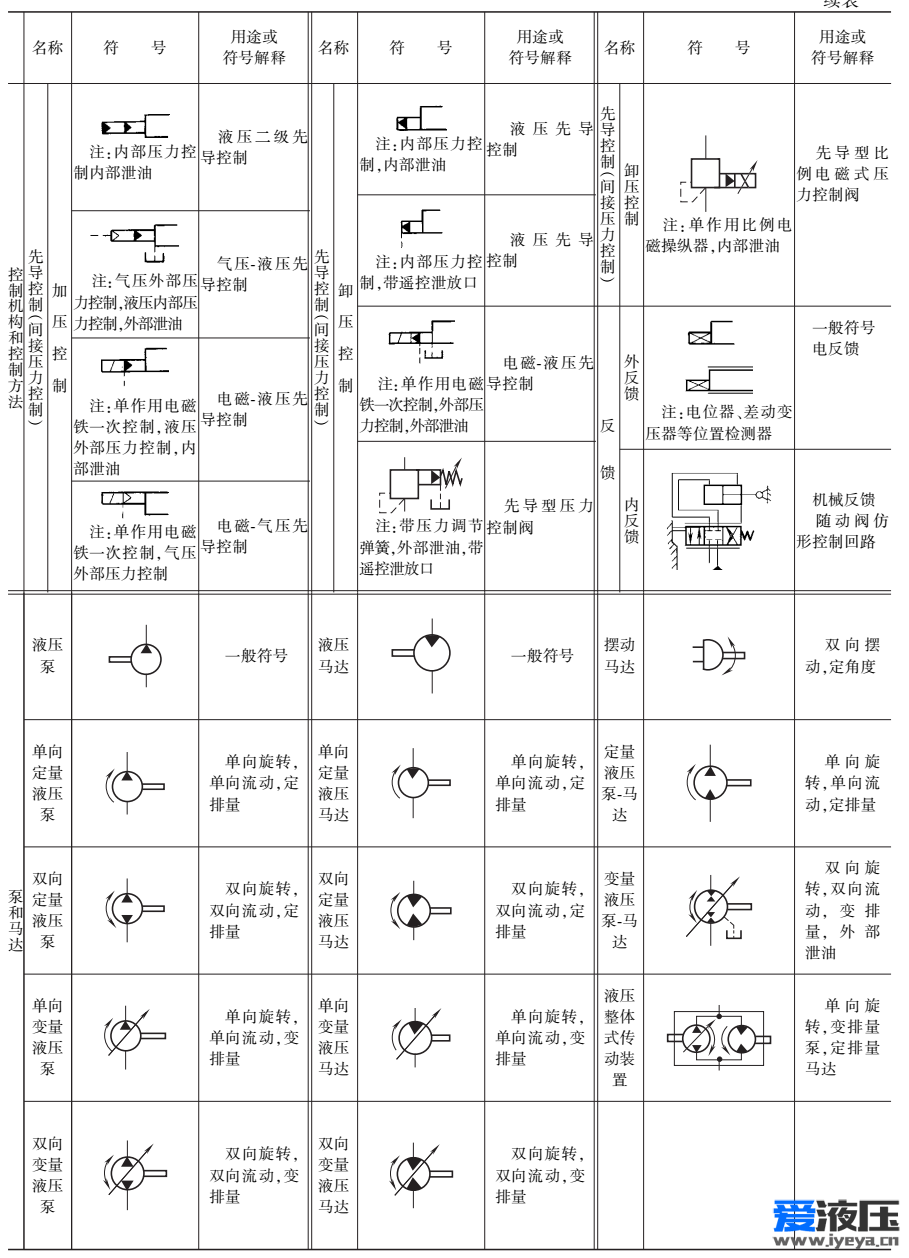

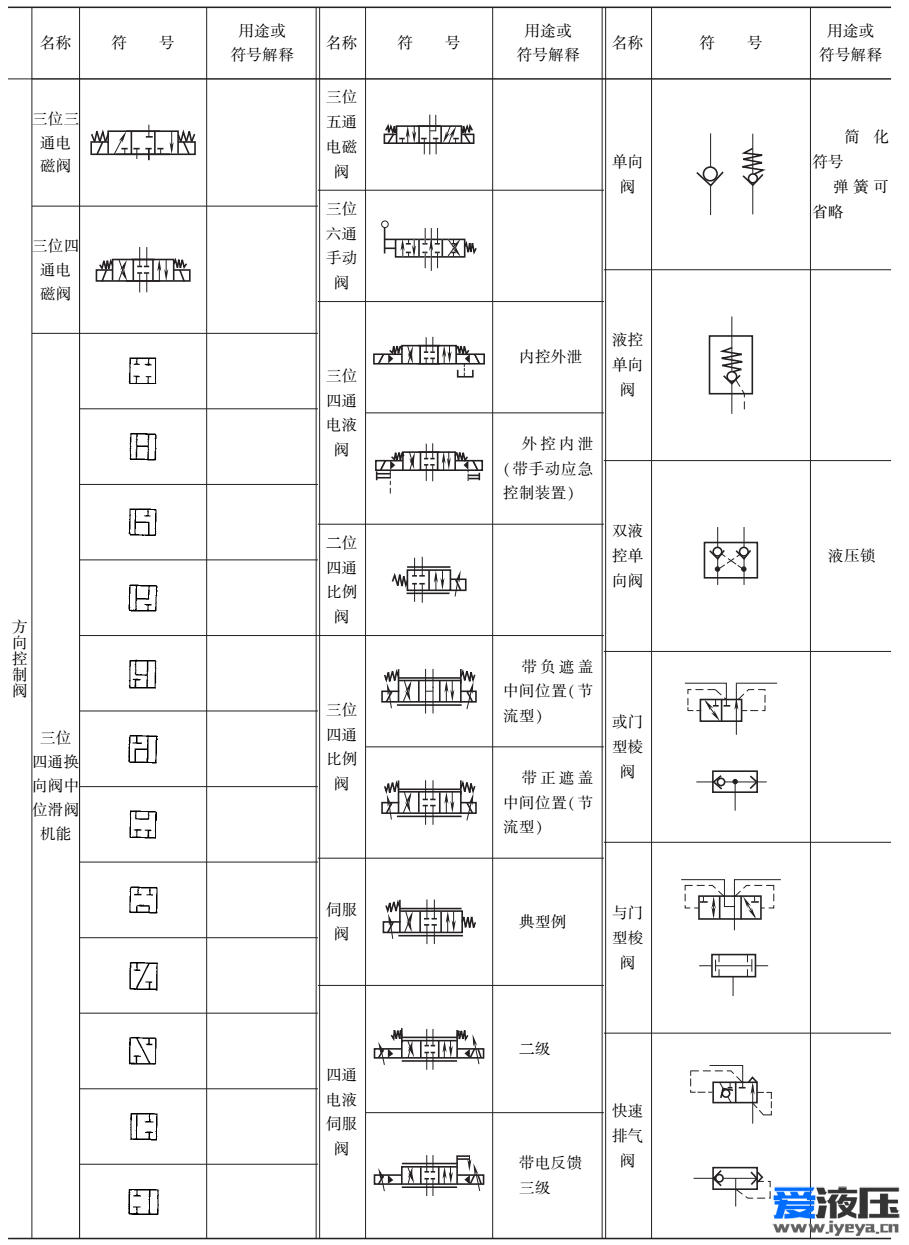

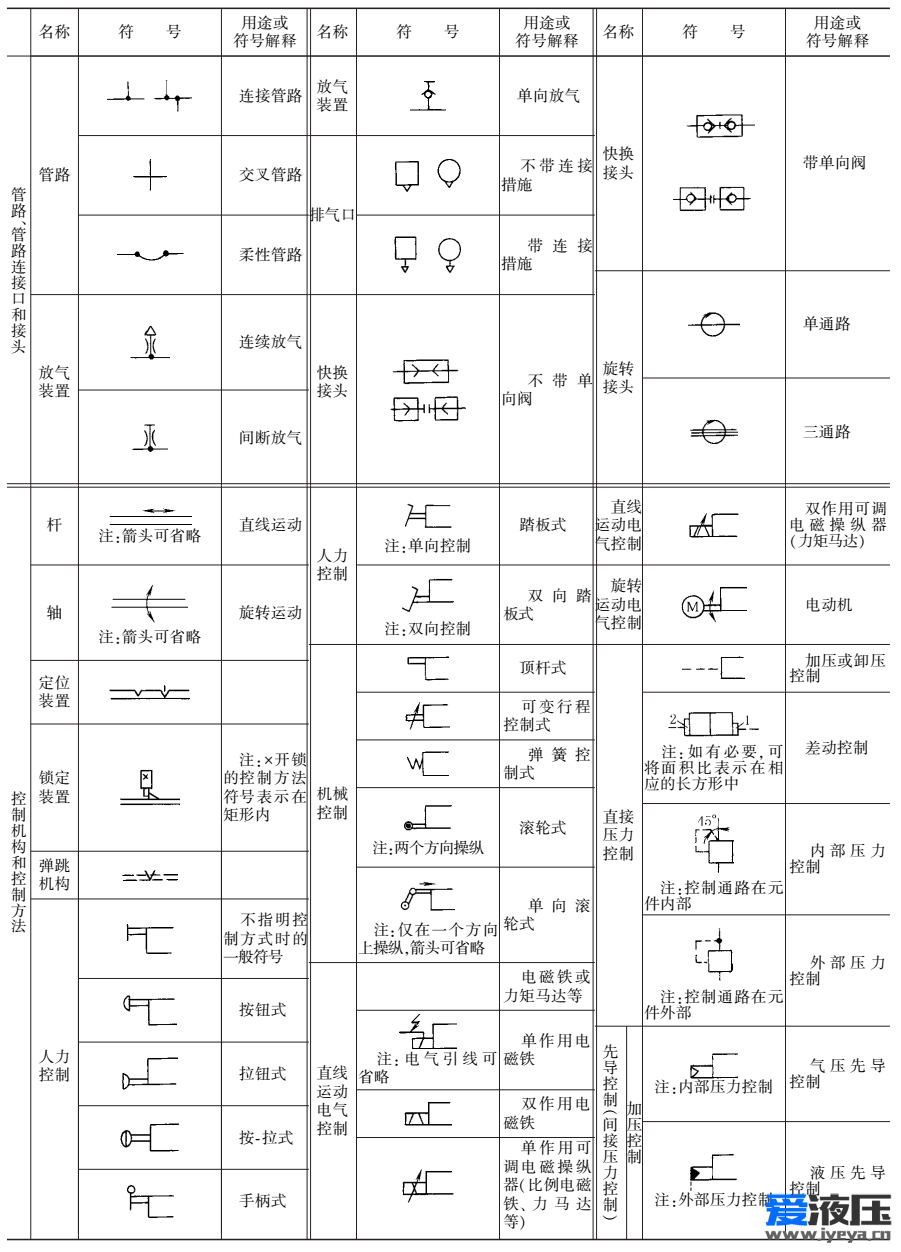

液压气动图形符号(摘自GB/T 786.1—2009)

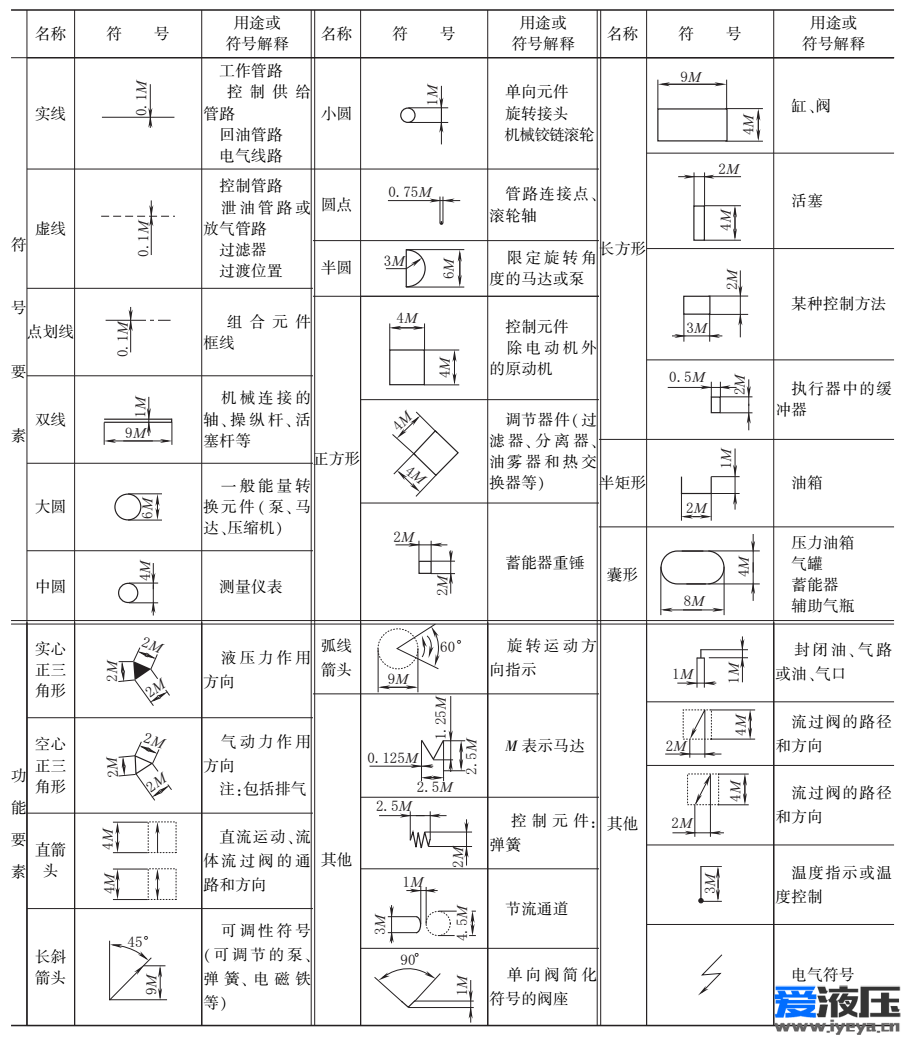

图形符号由符号要素和功能要素构成，其规定见下表。
