贺德克HYDAC皮囊式蓄能器充气方法

2022-8-4 08:21| 发布者: 液压哥| 查看: 1190| 评论: 0

简介:在新项目的安装调试过程中,以及设备维护阶段,免不了需要对蓄能器进行充气处理。本文通过图文与视频的方式进行讲解该过程。蓄能器是液压系统中的一种能量储蓄装置。它在适当的时机将系统中的能量转变为压缩能或位能 ...

在新项目的安装调试过程中,以及设备维护阶段,免不了需要对蓄能器进行充气处理。本文通过图文与视频的方式进行讲解该过程。

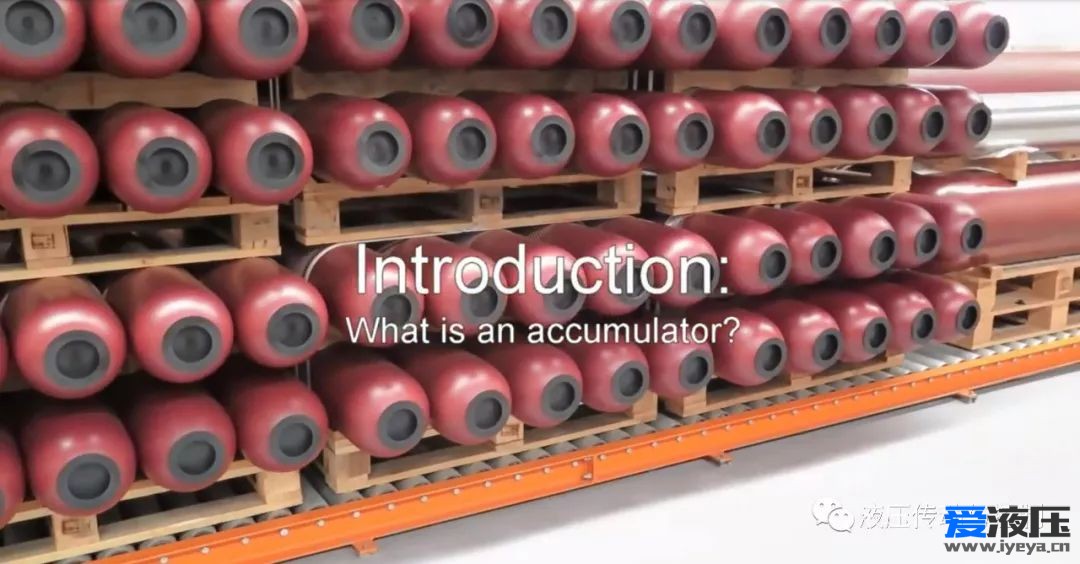

蓄能器是液压系统中的一种能量储蓄装置。它在适当的时机将系统中的能量转变为压缩能或位能储存起来,当系统需要时,又将压缩能或位能转变为液压能而释放出来,重新补供给系统。当系统瞬间压力增大时,它可以吸收这部分的能量,以保证整个系统压力正常。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

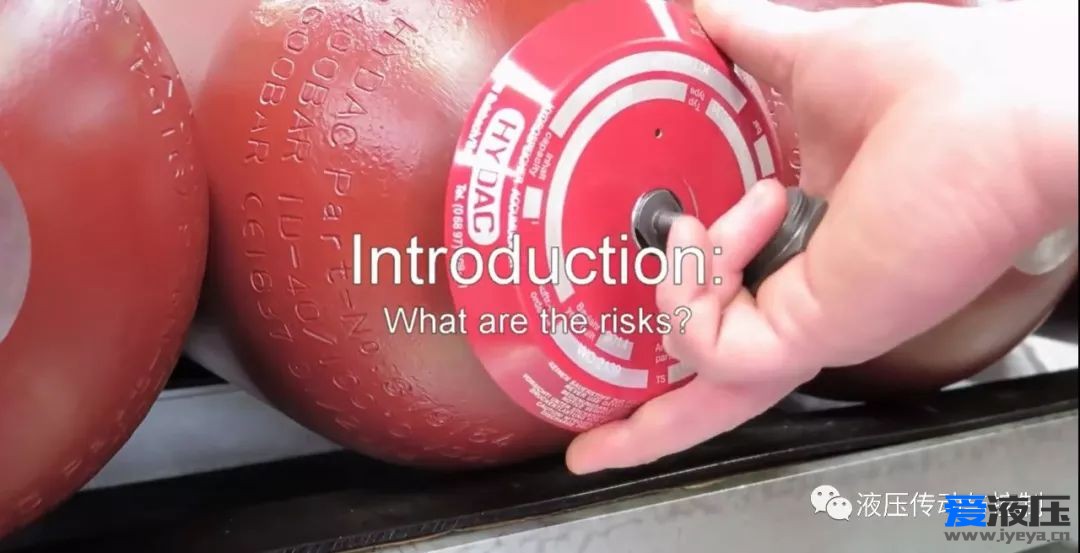

蓄能器是一种高压容器,不允许对其进行任何机械、焊接等方面的操作。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

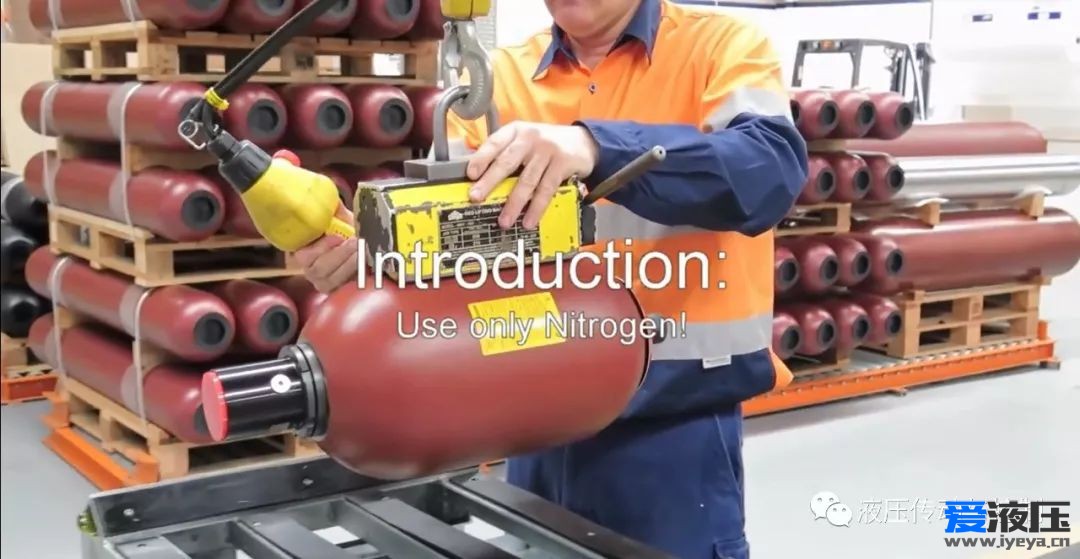

必须采用惰性气体-氮气进行充气。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

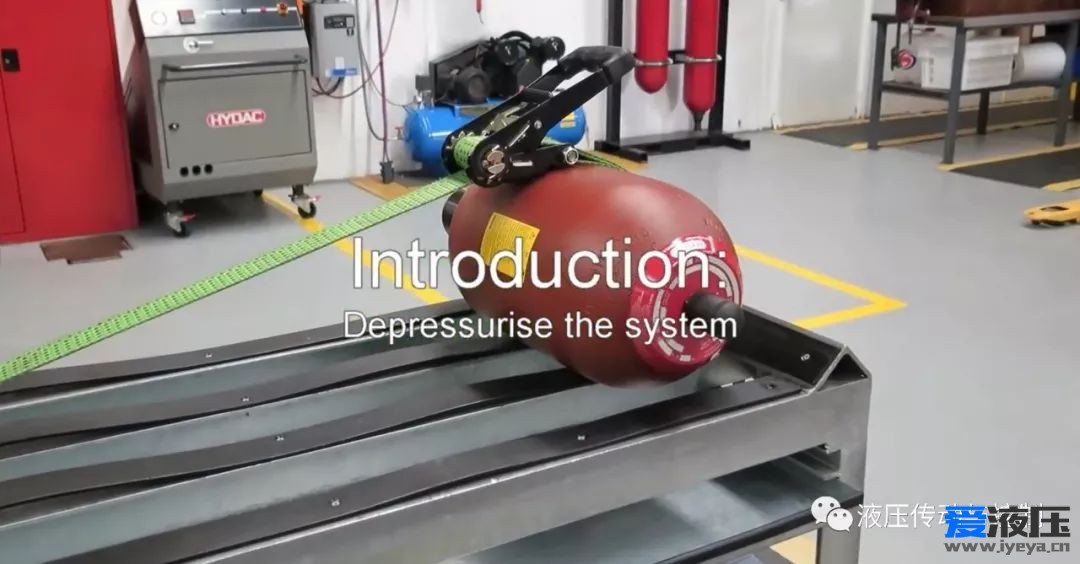

充气时蓄能器必须先卸压比如断开与液压油源的连接。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

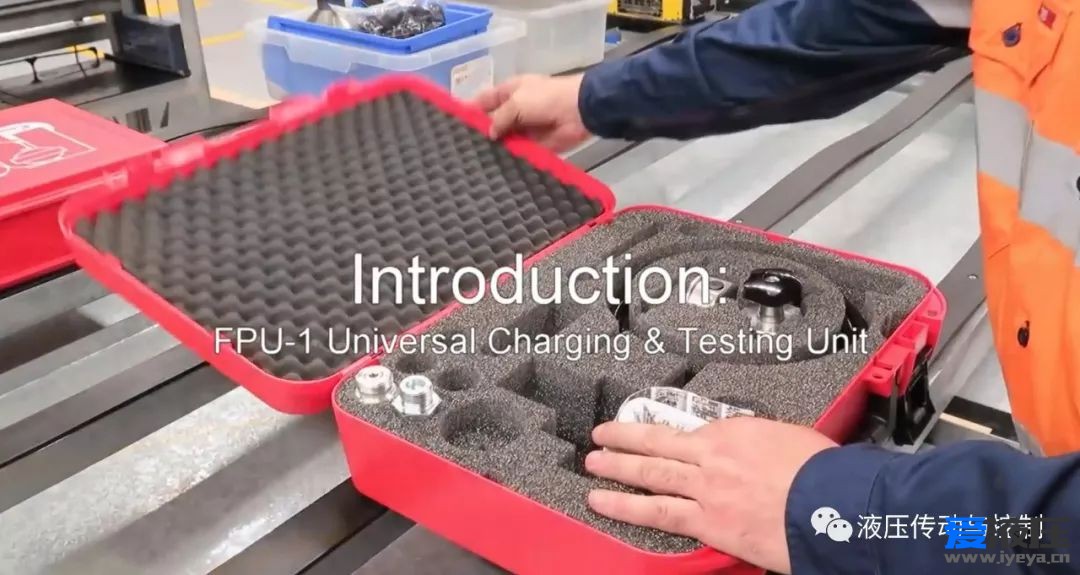

充气时采用HYDAC配套的FPU-1充气与检测装置,其适用于HYDAC的各种类型蓄能器。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

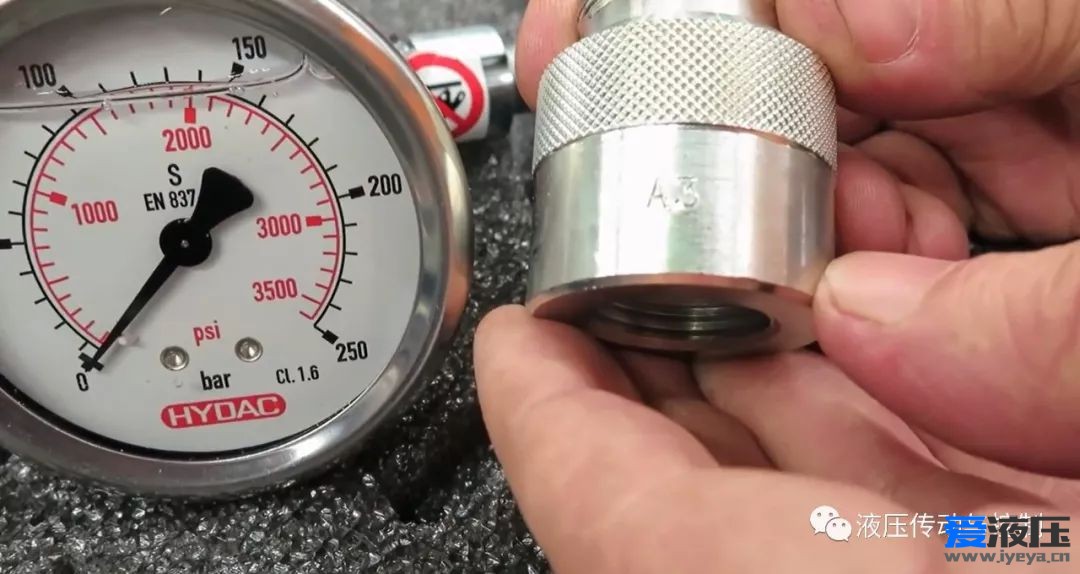

皮囊式蓄能器采用A3过渡接头。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

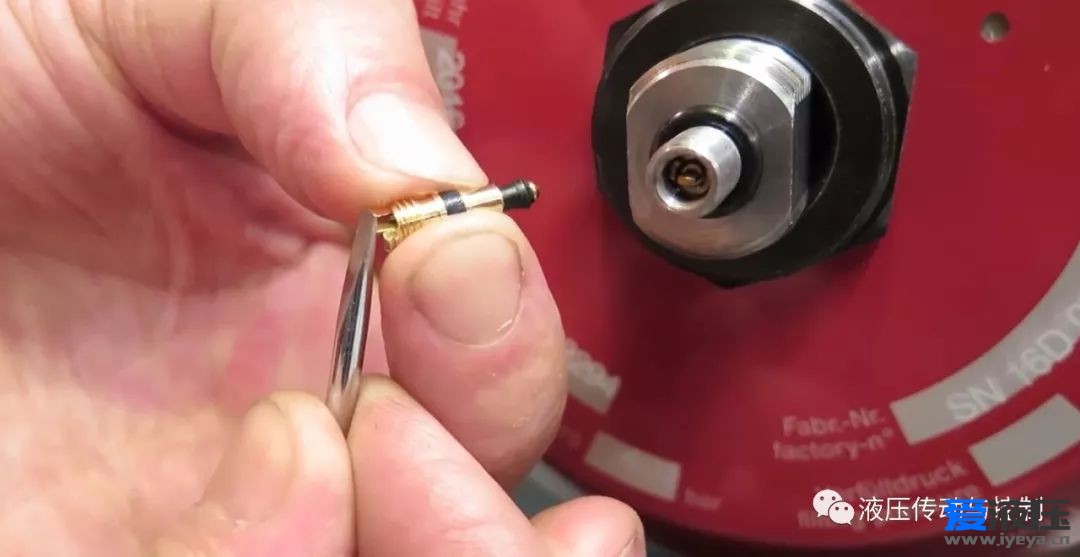

氮气安全阀的动作过程示意。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

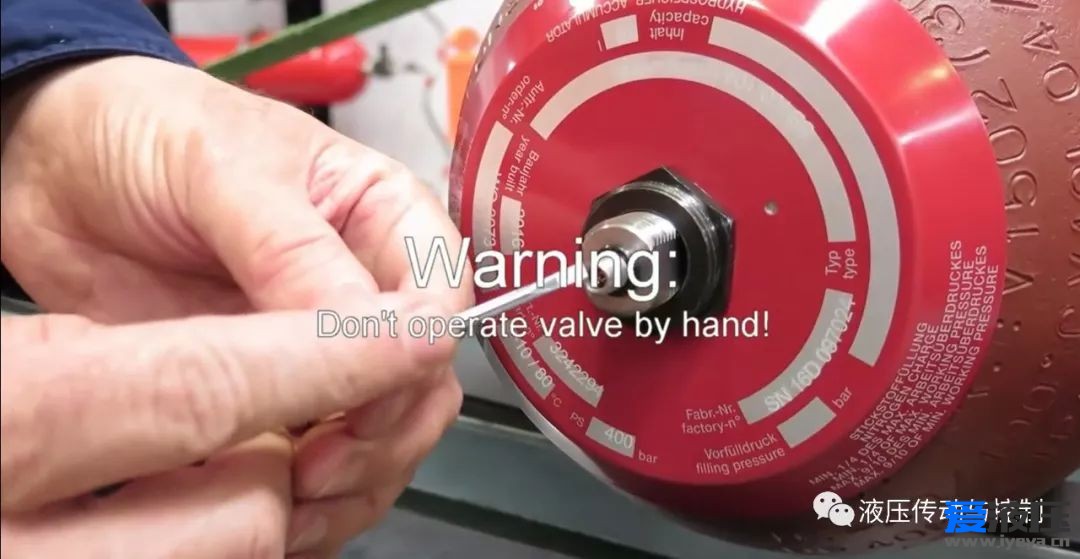

氮气安全阀不能进行如图所示的手动操作。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

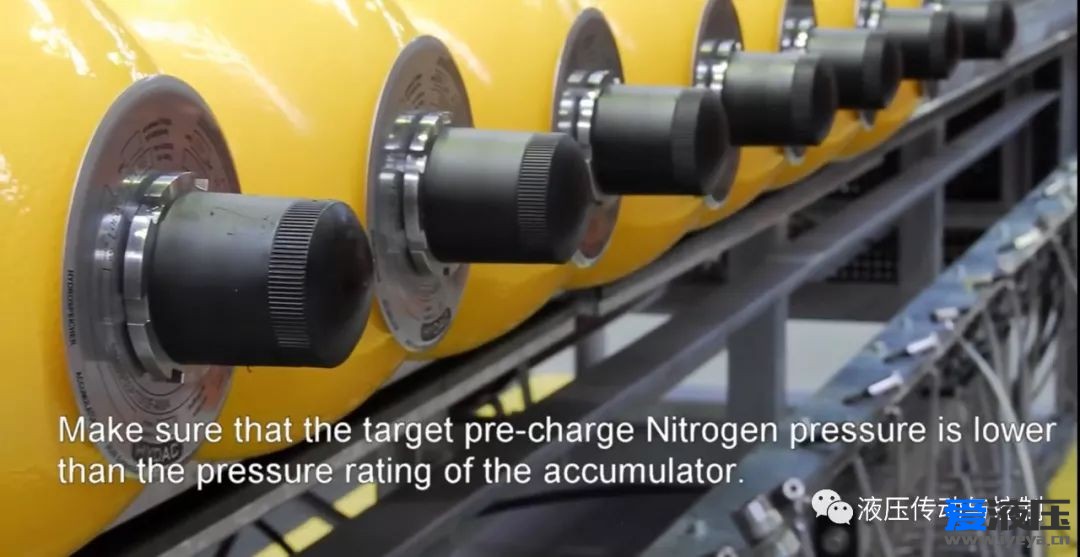

确保充气压力低于蓄能器额定压力。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

详细的充气操作流程。

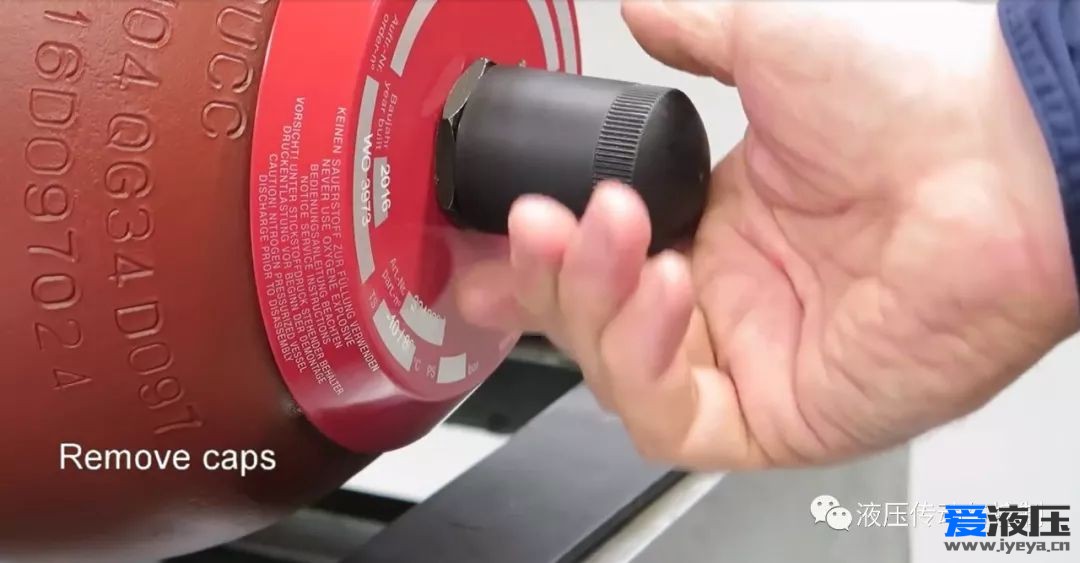

移出盖子,包含一个塑料盖和一个金属盖。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

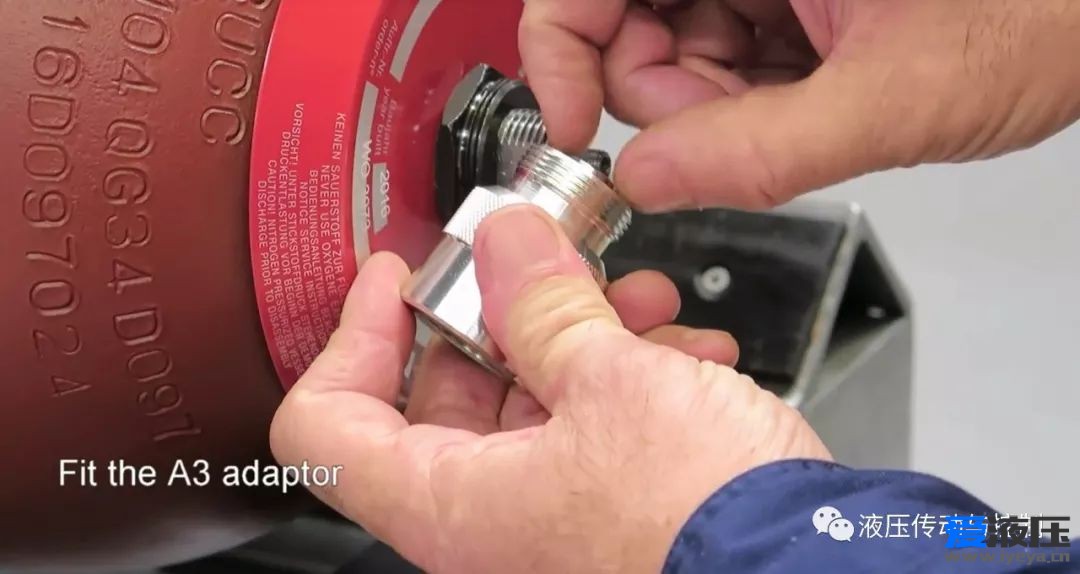

安装A3过渡接头。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

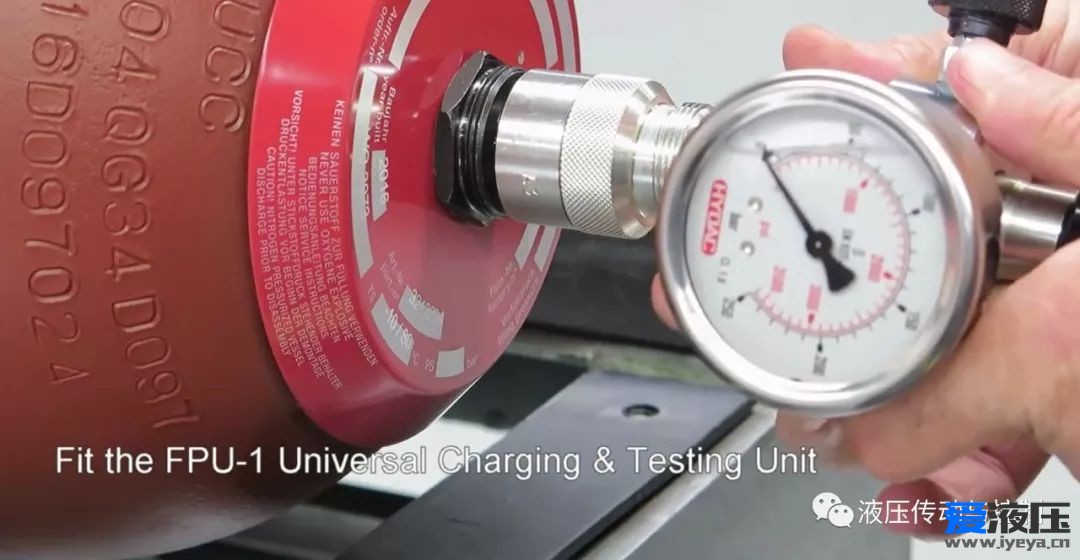

安装FPU-1充气与检测装置。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

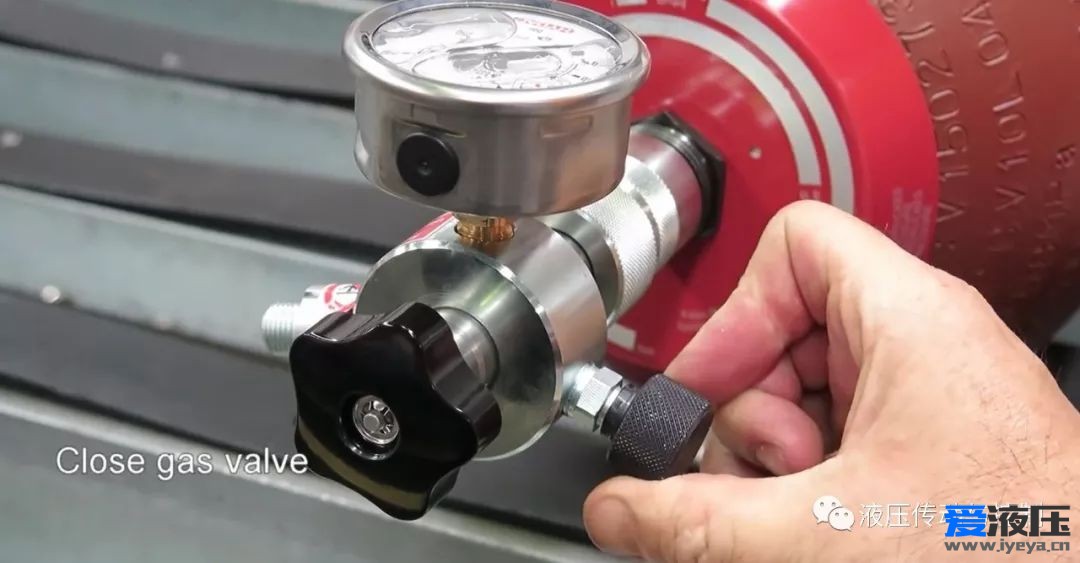

关闭气阀。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

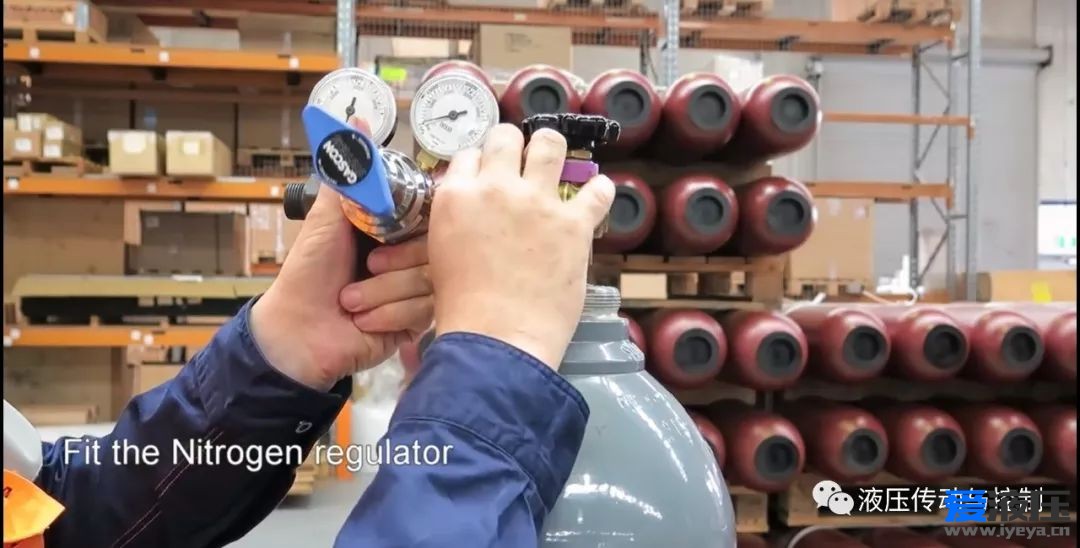

安装氮气调压阀。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

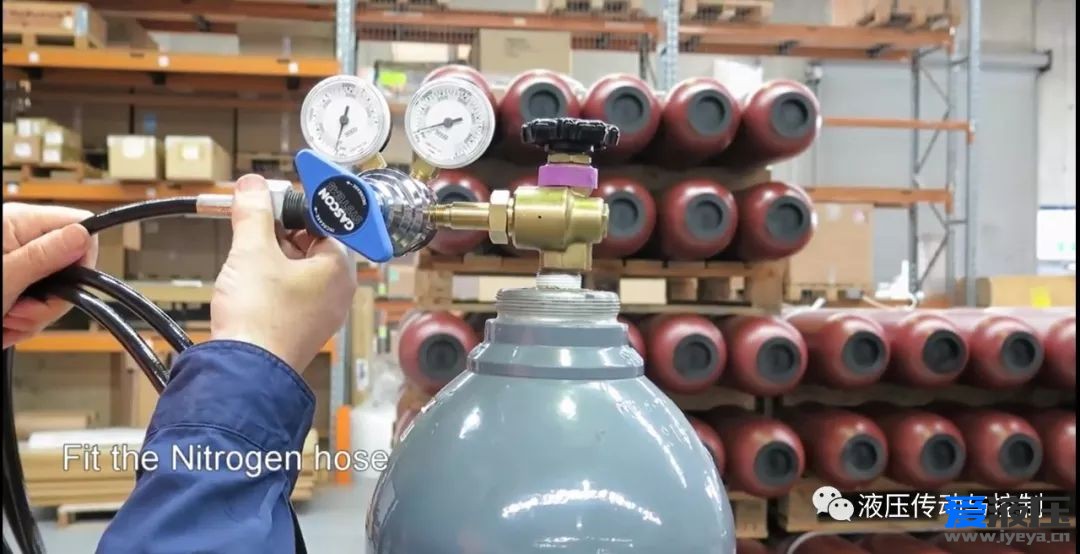

安装氮气软管。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

打开蓄能器气阀。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

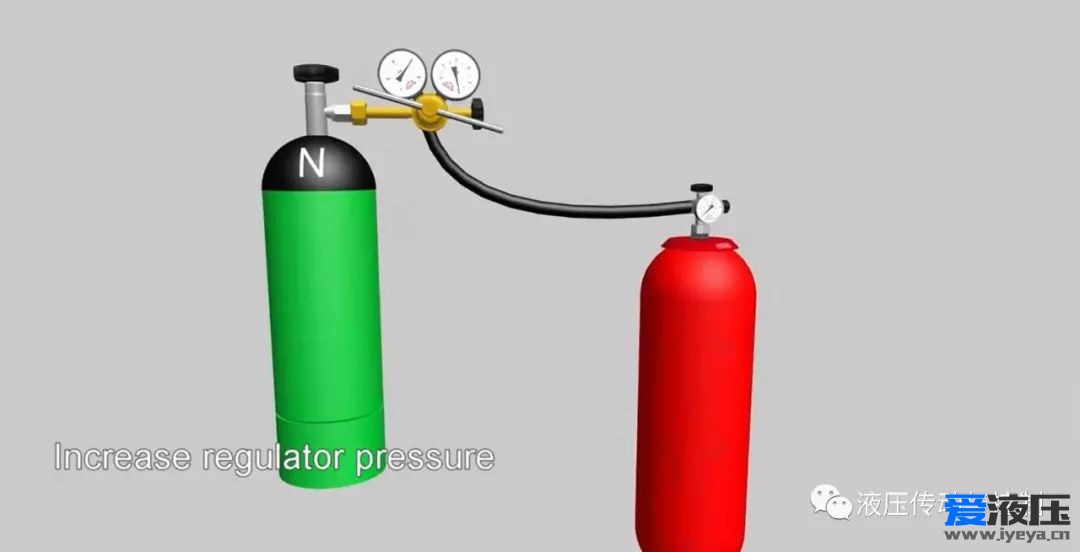

调高调压阀压力。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

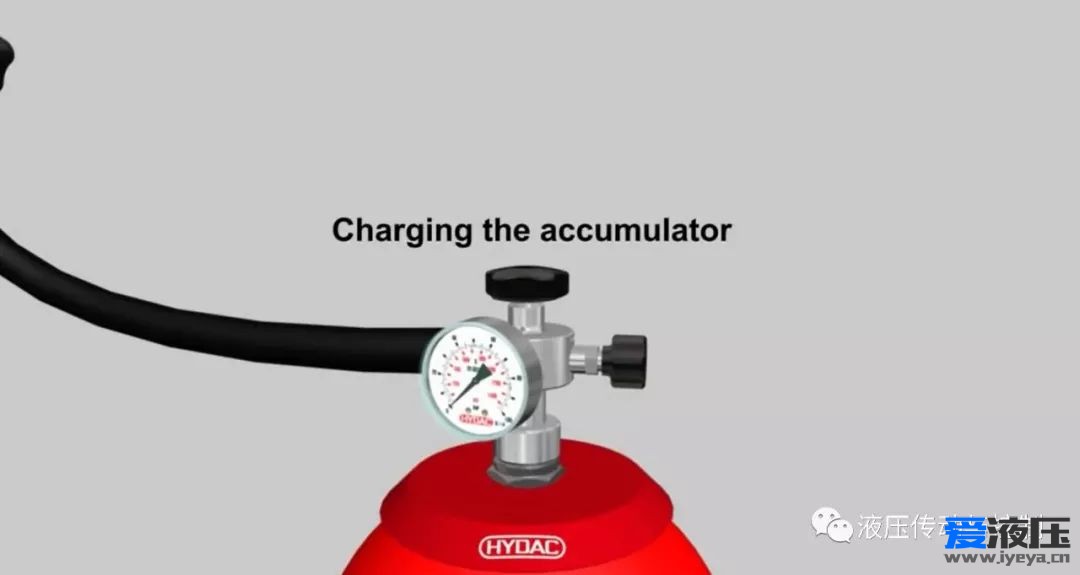

蓄能器充气进行中……。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

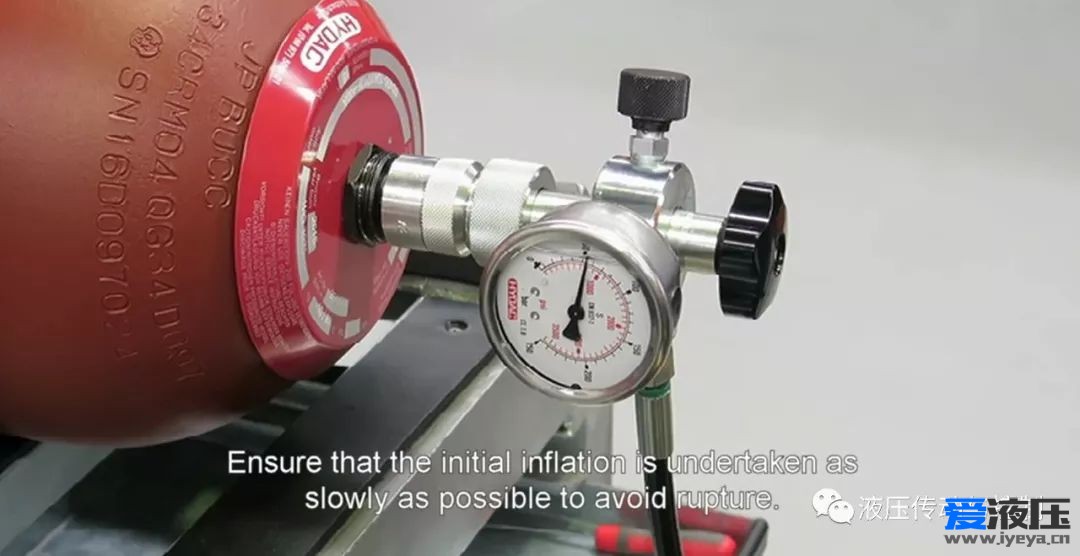

缓慢充气,避免皮囊破裂。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

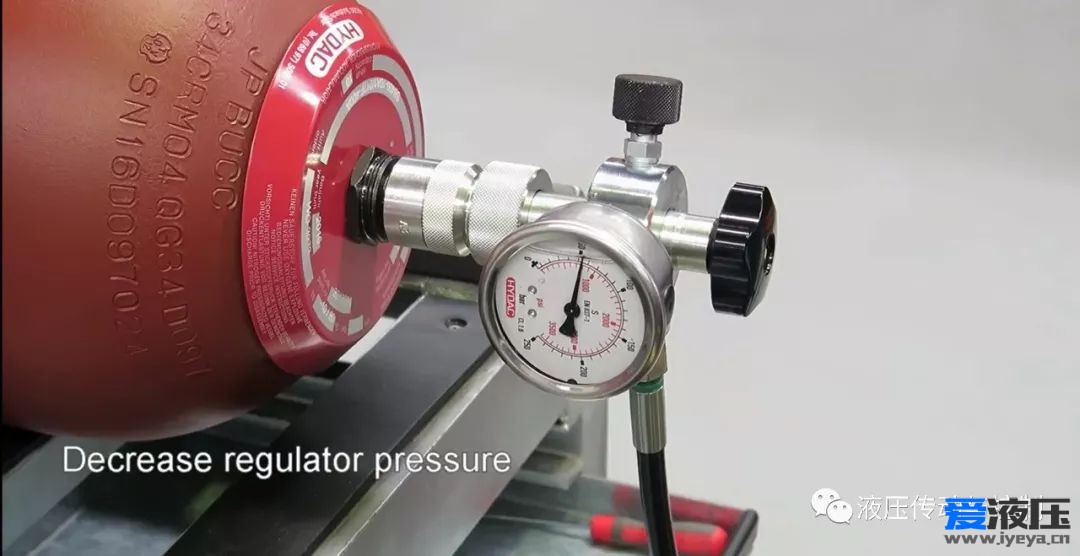

调低调压阀压力,卸压。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

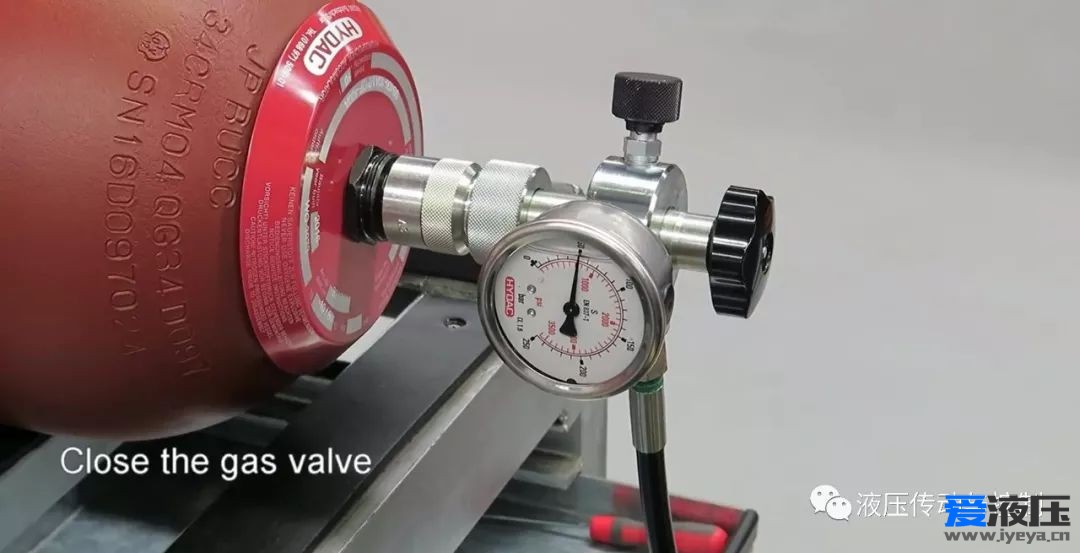

关闭气阀。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

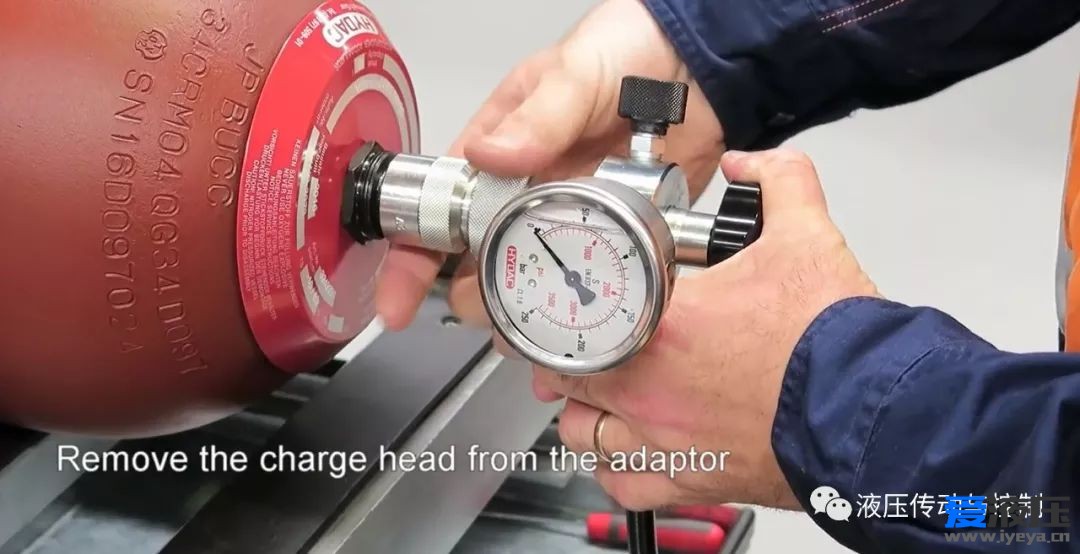

从A3过渡接头上移除充氮装置。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

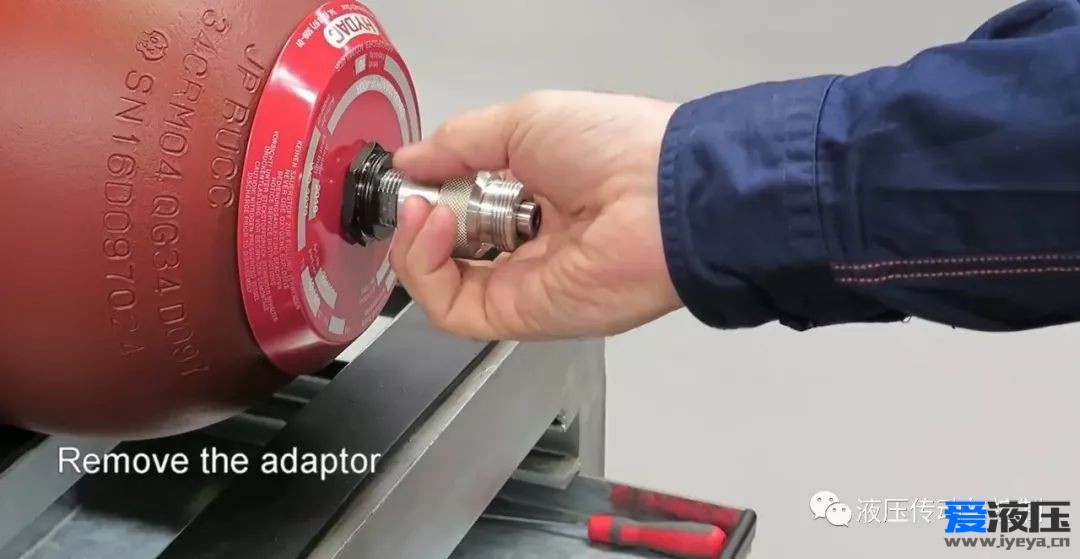

移除A3过渡接头。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

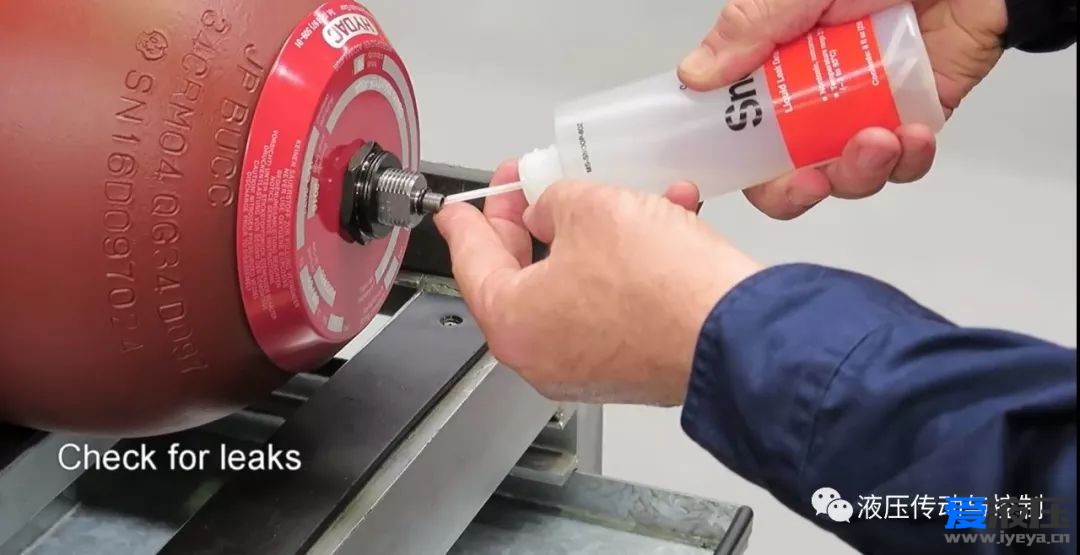

检查是否有漏气。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

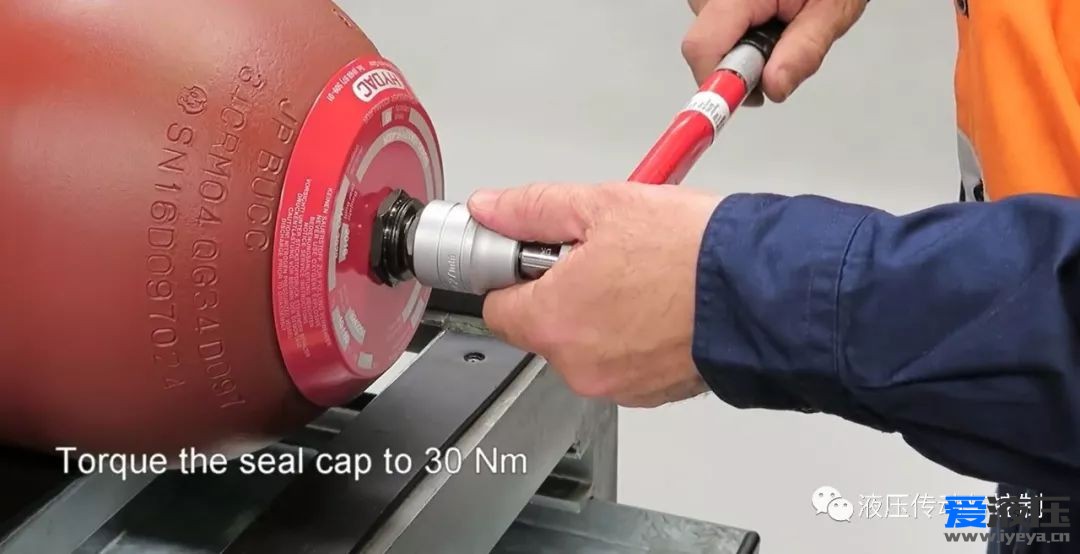

拧紧密封盖:30Nm。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

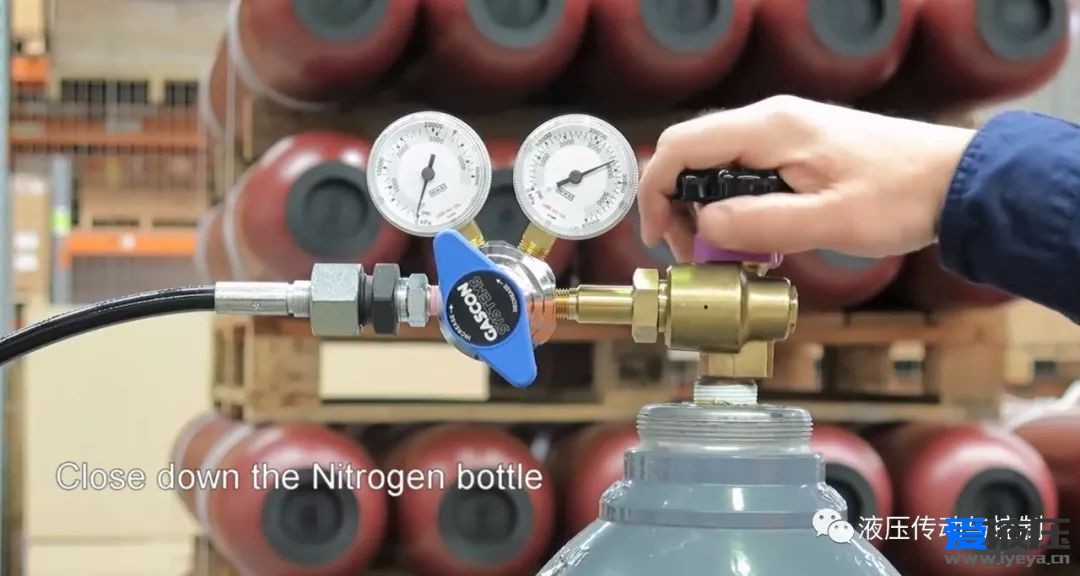

关闭氮气瓶。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

拆除软管和调压装置。

视频与图文讲解HYDAC皮囊式蓄能器如何充气

看累了图片,我们来看看视频里的讲解吧!
