伺服阀/比例阀的功耗问题

2022-8-5 07:39| 发布者: 液压哥| 查看: 508| 评论: 0|来自: 伺服阀及电液伺服系统

简介:很多客户非常关心伺服阀/比例阀的功耗,这涉及到电源/控制器的功率问题。实际上,伺服阀的功耗和其应用状态关系非常大。静态工作时(或者低频),其功耗相对较小;高频工作时,功耗较大。以下是某型号伺服阀不同颤振频 ...

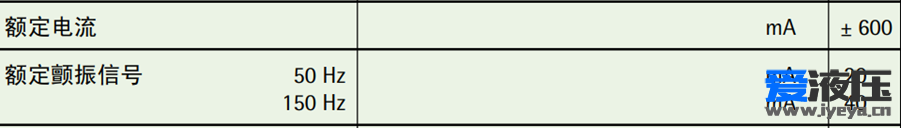

很多客户非常关心伺服阀/比例阀的功耗,这涉及到电源/控制器的功率问题。实际上,伺服阀的功耗和其应用状态关系非常大。静态工作时(或者低频),其功耗相对较小;高频工作时,功耗较大。以下是某型号伺服阀不同颤振频率下的电流要求,可以看到电流差距能有2倍之多,根据功率计算公式,I^2 x R,功耗能差4倍以上。

伺服阀/比例阀的功耗问题

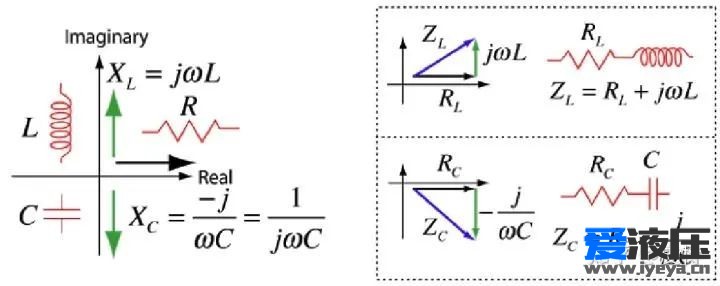

简单来说,就是伺服阀工作频率越高,功耗越大。为什么呢?以下从两个方面简要说明:一:电感线圈本身具有感抗和阻抗,低频工作时,主要体现为阻抗特性。电压和电流成比例关系。但是当输入信号为高频信号时,此时线圈就会表现出感抗特性,此时电压和电流不成正比例关系,频率越高,线圈表现出的阻值越大,要想保证流过线圈的电流一定,此时线圈两端电压就要变大。此时功耗就会变大。

伺服阀/比例阀的功耗问题

二: 反电动势反电动势是指由反抗电流发生改变的趋势而产生电动势。反电动势一般出现在电磁线圈中,如继电器线圈、电磁阀、接触器线圈、电动机、电感等。不管是比例阀还是伺服阀,工作原理是类似的:磁钢产生一个磁场(极化磁通),线圈电流产生另一个磁场(控制磁通),衔铁在控制磁通和极化磁通的相互作用下运动。当衔铁运动时,就会切割磁感线,产生一个感应电动势,与线圈电压极性相反,这种自感应电动势称为反电动势。反电动势会阻碍衔铁的运动。此时线圈的功耗为:U.I=I^2.R+EkEk指动能.如果没有产生反电动势.应该会有U.I=i^2.R,意思是电能全部转化成热能.然而U.I=I^2.R+Ek,意思是电能一部分转化成热能,一部分转化为动能(机械能)样本上一般都会给出阀的最大功耗:供电电压以及电流要求。如果电源功率达不到,则阀的动态特性就会受到影响。比如动态上不去、输出流量达不到要求等。尤其是音圈阀,线圈匝数较多,受反电动势的影响更加明显,要非常注意其功耗问题。
