氢能应用之-氢气压力传感器

2022-12-6 13:41| 发布者: 液压哥| 查看: 1071| 评论: 0|来自: 贺德克液压

简介:现今全球越来越多的国家做出承诺,将其能源及运输系统转换为低碳环保的系统。欧盟承诺到2050年,其经济增长将彻底摆脱化石能源。氢能作为一种可靠且完全零排放的能源,在能源转型过程中起到关键作用。 特别是在汽车 ...

现今全球越来越多的国家做出承诺,将其能源及运输系统转换为低碳环保的系统。欧盟承诺到2050年,其经济增长将彻底摆脱化石能源。氢能作为一种可靠且完全零排放的能源,在能源转型过程中起到关键作用。 特别是在汽车行业,氢能作为一种绿色替代能源,其地位愈发重要。40多年来,贺德克研发并制造了用于工业和移动式机器领域的压力传感器。氢气应用的压力传感器系列是我们现有产品系列中的最新创新。这些产品是基于一个强大的和高寿命的薄膜传感器单元焊接在机械连接件上。传感器内部没有密封件。所有与氢气接触的零件都由特殊类型的不锈钢制成。对于工业制氢系统的使用,例如氢气压缩机、加氢设备等,贺德克为压力传感器HDA4400系列,提供可用于爆炸性环境的认证。各种认证的结合使得该设备能够在全球范围内得到普遍应用。已研发出具有ATEX和IECEx双重认证的版本,其防爆保护类型为“本质安全型”和“无火花型”。同时也研发了用于更高安全性能的冗余版本系列(双通道膜片),并带有防爆保护类型“防火外壳”的传感器结合了ATEX,IECEx以及CCSAUS认证。


氢气压力传感器的应用领域:

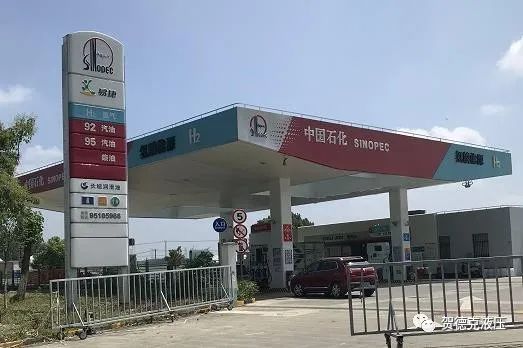

1. 加氢系统

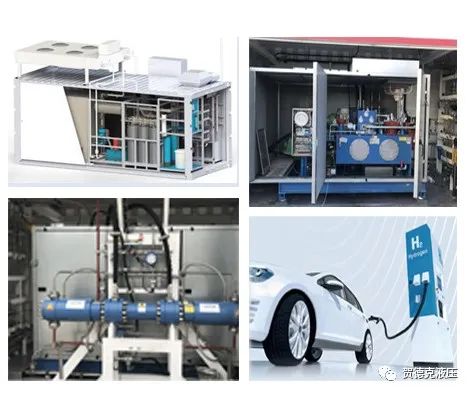

加氢系统主要由氢气压缩机,储氢罐和加氢设备组成。


氢气压缩机根据原理可分容积型和速度型两类,其中容积式是最为普遍的。容积型压缩机又分为往复式活塞式和回转式两种。

压力传感器主要安装在氢气压缩机的进出口,用于实时监测氢气压缩机工作状态,使其运行平稳,延长使用寿命。

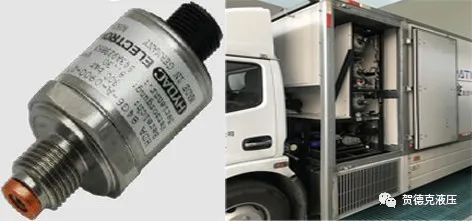

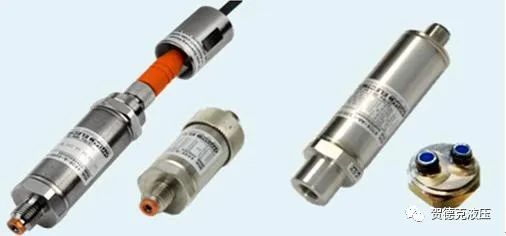

压力传感器HDA4400系列专为测量氢气而开发。该传感器基于坚固耐用的传感器单元,传感器单元被焊接到特殊连接件上,没有内部密封件。通过使用特定的材料可以确保与氢的相容性。所有和氢气接触的零件均由1 .4435不锈钢制成,镍含量≥13%。

为了适用于潜在爆炸性环境,认证并通过了ATEX,IECEx 以及CCSAUS认证。


参数一览:

测量范围:0~1050bar

精度:0.25%,0.5%,1%

介质温度:-40℃~85℃

电气连接:M12*1,4芯,EN175301~803等

机械连接:G1/4B, 7/16-18UNF 2B等

与介质接触部件:1.4435(镍含量≥13%,316L)

输出信号:4~20mA

认证:ATEX,IECEx,CCSAUS认证

2. 氢能源汽车

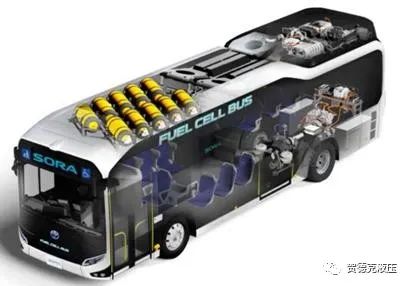

为了达到电动汽车要求的续航里程,氢能源汽车采用高压氢气,而燃料电池电堆使用氢气压力较低,出于车载氢气使用安全的考虑,压缩氢气车载供氢系统主要部件有高压氢气瓶,瓶阀,单向阀,过滤器,减压阀,压力传感器等。

高压压力传感器:安装在瓶阀端口,用于实时监测瓶阀内气体压力,并将检测的结果传输至仪表,可告知储气瓶中氢气余量。依据车型不同,储气瓶中的压力分为350bar或700bar。低压压力传感器:主要作用是实时监测减压阀的出口压力是否稳定,从而保护燃料电池系统,此处压力通常在15bar。

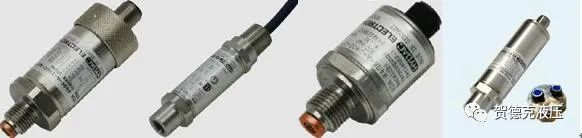

压力传感器HDA8400系列是专为移动设备开发的,即在氢燃料电池电动汽车(如汽车,卡车和公共汽车等)中的应用。该传感器已通过EC 79/2009认证(氢驱动车辆的型式认证)。


参数一览:

测量范围:0~1000bar

精度: 0.5%,1%

介质温度:-40℃~125℃

电气连接:M12*1,4芯,Metri-Pack系列3芯,DT04-03等

机械连接:G1/4B,9/16~18UNF 2A,7/16~18UNF 2A等

与介质接触部件:1.4435(镍含量≥13%,316L)

输出信号:4~20MA,0~10V,0~5V,0.5~4.5V等

认证:EC 79/2009认证
