乐卓WEH系列电液换向阀

电液换向阀

International Workers' Day

电液换向阀是由电磁换向阀和液动换向阀组成的复合阀，电液换向阀适用于较大流量的场合，因为电磁铁所能提供的推力有限，在流量较大时，电磁铁将无法推动阀芯，而电液换向阀则是以一个电磁换向阀作为先导阀，液控换向阀作为主阀。通过电磁换向阀的换向改变控制油的流向，使主阀在控制油的作用下实现换向。

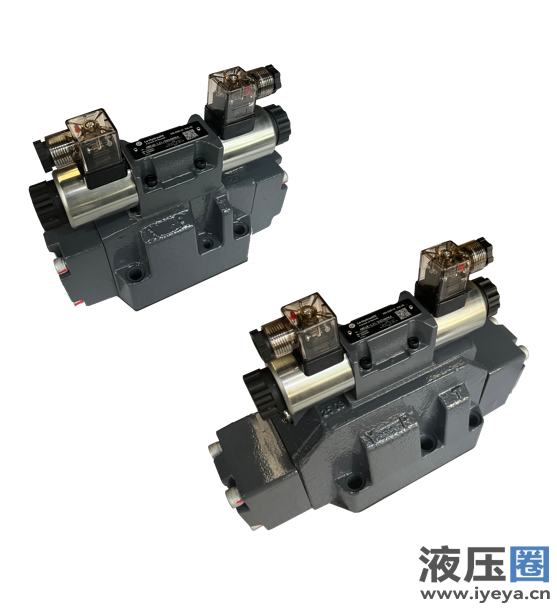

乐卓WEH型电液换向阀

通径：

16，25

最大工作压力：

350bar

最大流量： 300，650 l/min

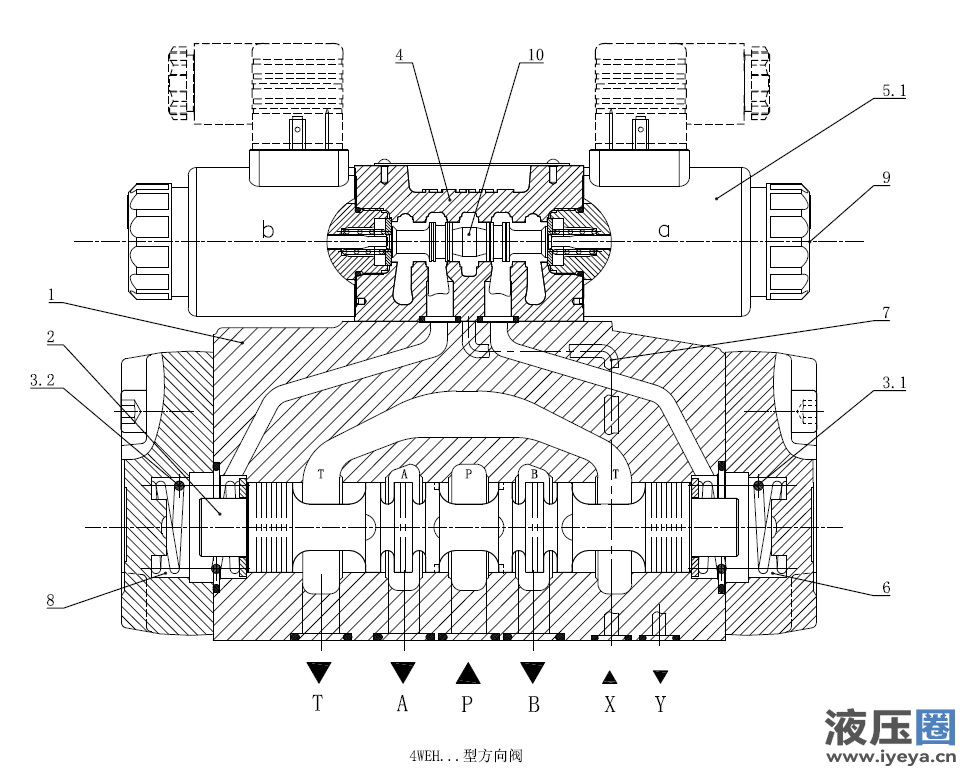

下方图示为乐卓4WEH型电液换向阀剖面图。上端为电磁换向阀作为先导阀，下端为液动换向阀为主阀。先导阀的两个出油口作用主阀的阀芯两侧。图示为外控外泄形式，先导阀的控制油X由外部引入，不与主油路相通;先导阀的回油Y单独回油箱。当左侧电磁铁得电时，先导阀芯右移，控制油X进入主阀芯右侧，推动主阀芯左移，使主油路P通A，B通T;反之，右侧电磁铁得电时，P通B，A通T。

产品特点

全套阀芯间互换，包括抛物线型，线性，差动型以及各种尺寸规格的阀芯。

性能高：响应快，滞环小，重复精度高。

压力高，流量大，最大流量达650l/min

符合ISO标准, 品种齐全, 精密设计, 与ISO标准电磁阀叠加安装在一起。

乐卓液压拥有先进的自动化生产线，生产效率高，有效保证产品的稳定性、一致性;测试精度高。

自乐卓工业液压阀上市以来，获得了行业内一致的认可。
