Eaton: 溢流阀与减压阀等压力阀培训

2023-12-27 19:01| 发布者: 液压哥| 查看: 1243| 评论: 0|来自: 液压传动与控制

简介:直动式溢流阀当预设压力达到时,阀打开先导式溢流阀压力通过柱塞(阀芯)来平衡先导级压力达到设置值时,先导阀打开。压力溢流至油箱溢流阀卸荷回路直动式溢流阀接至卸荷三级压力溢流阀三级压力溢流阀回路比例溢流阀卸 ...

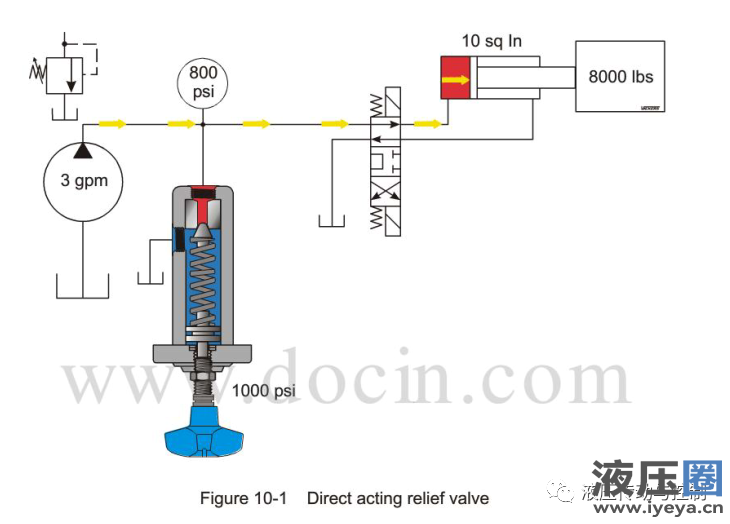

直动式溢流阀

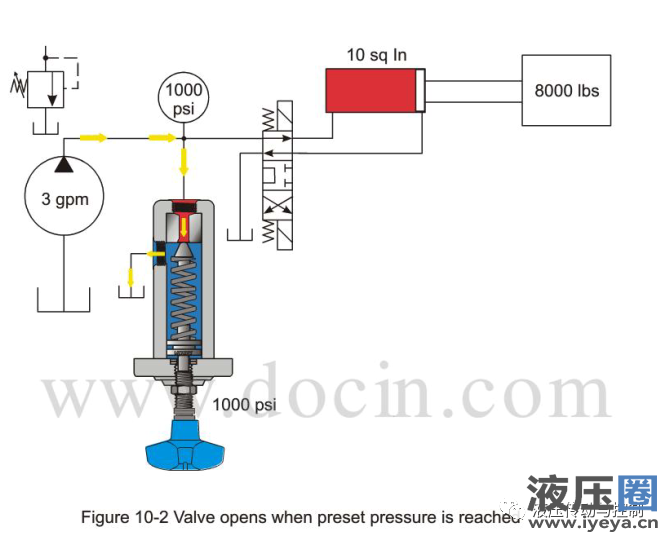

当预设压力达到时,阀打开

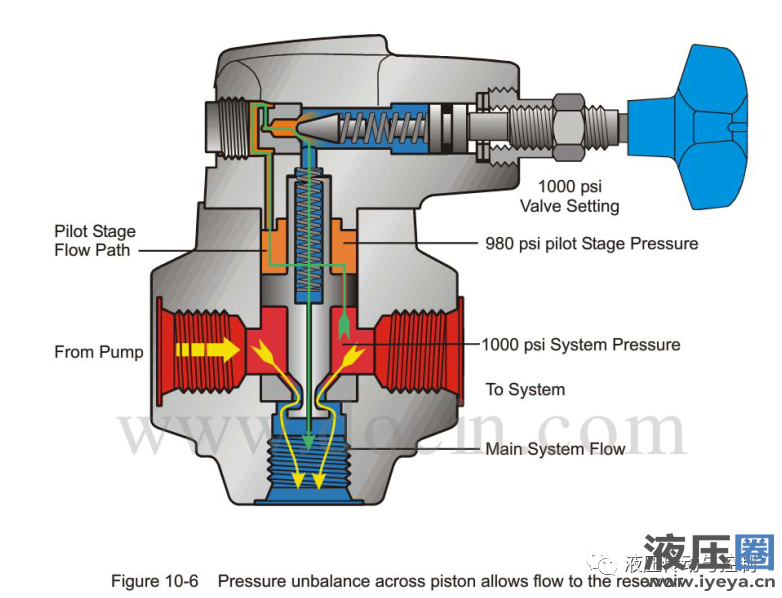

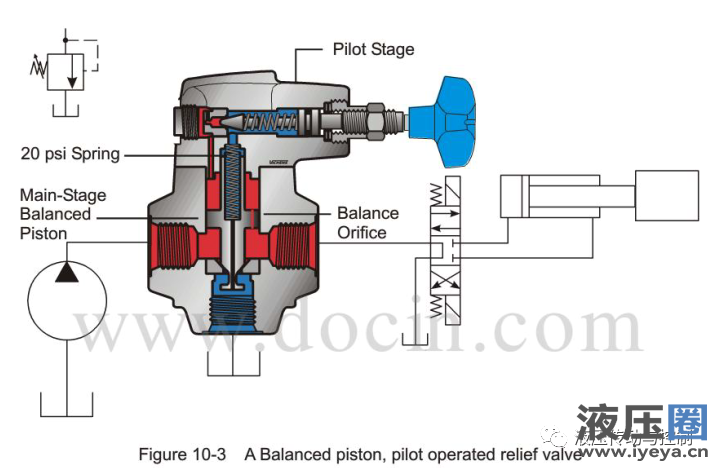

先导式溢流阀

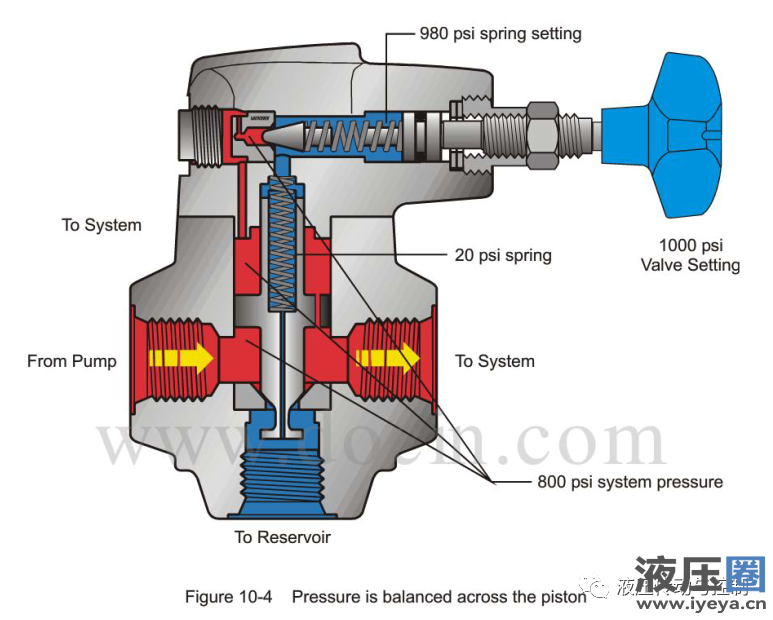

压力通过柱塞(阀芯)来平衡

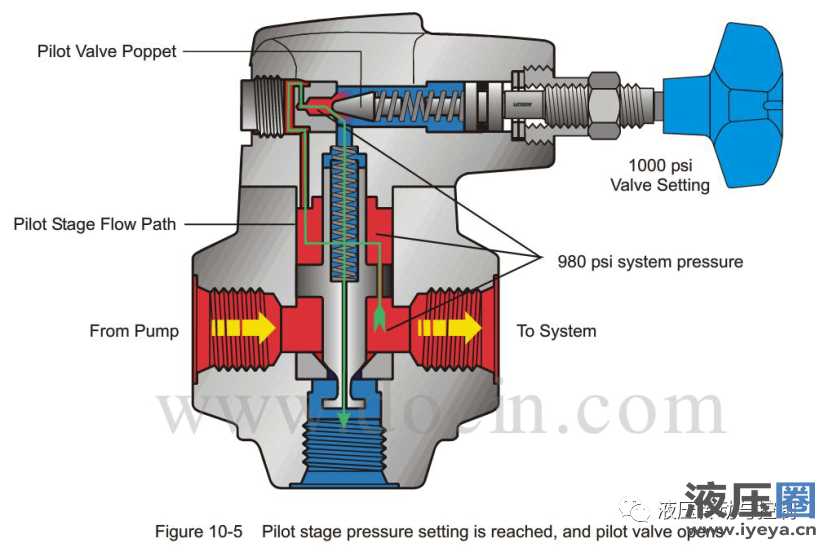

先导级压力达到设置值时,先导阀打开。

压力溢流至油箱

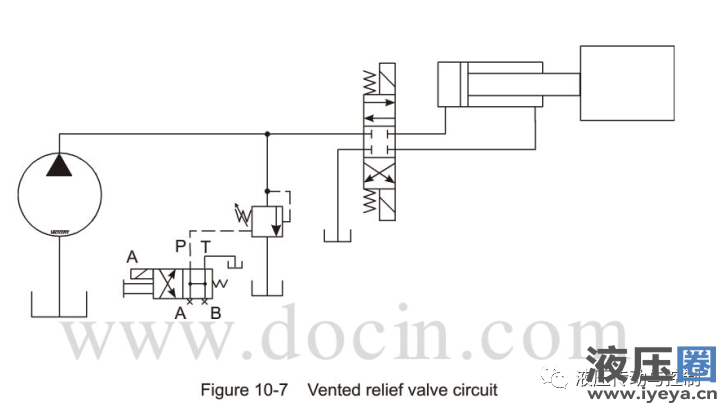

溢流阀卸荷回路

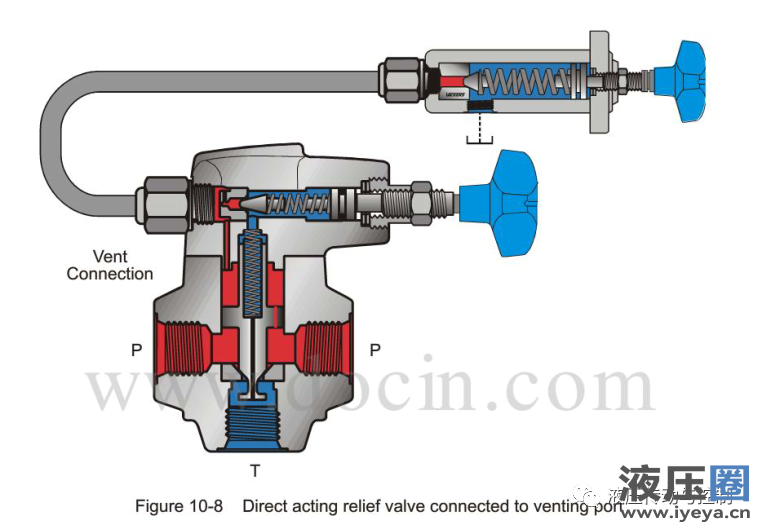

直动式溢流阀接至卸荷

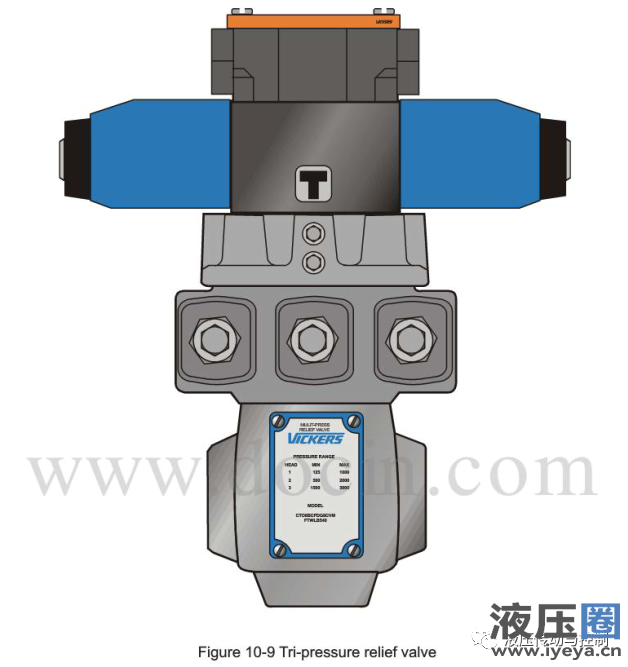

三级压力溢流阀

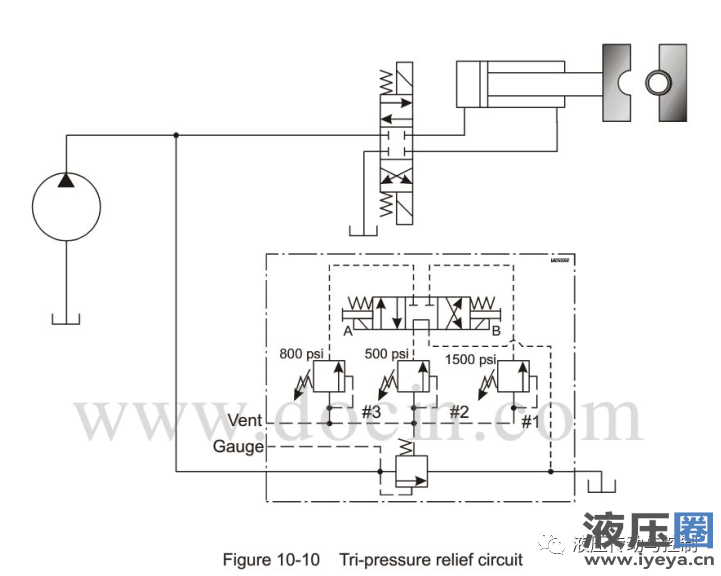

三级压力溢流阀回路

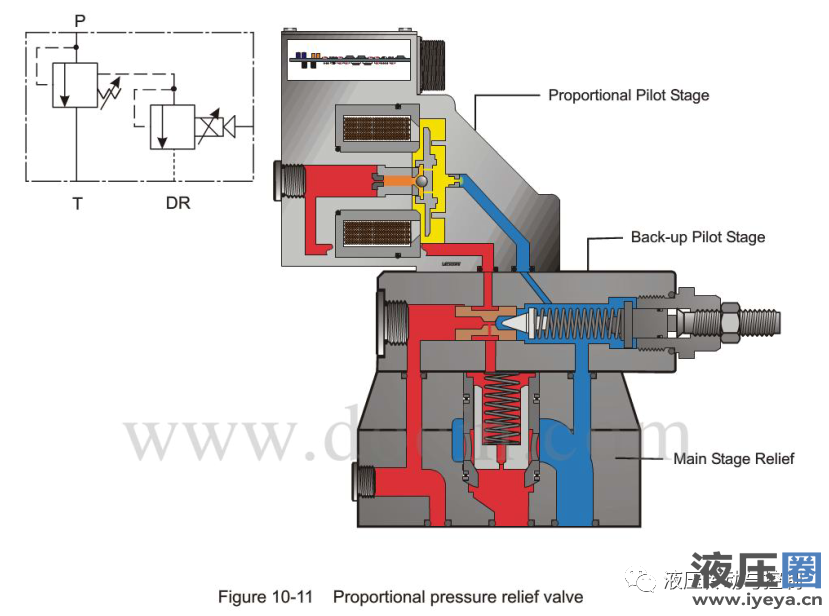

比例溢流阀

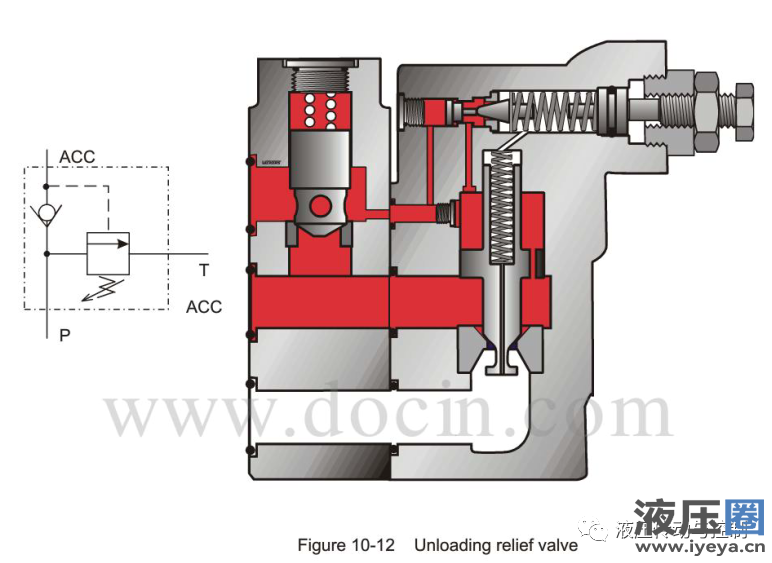

卸荷溢流阀

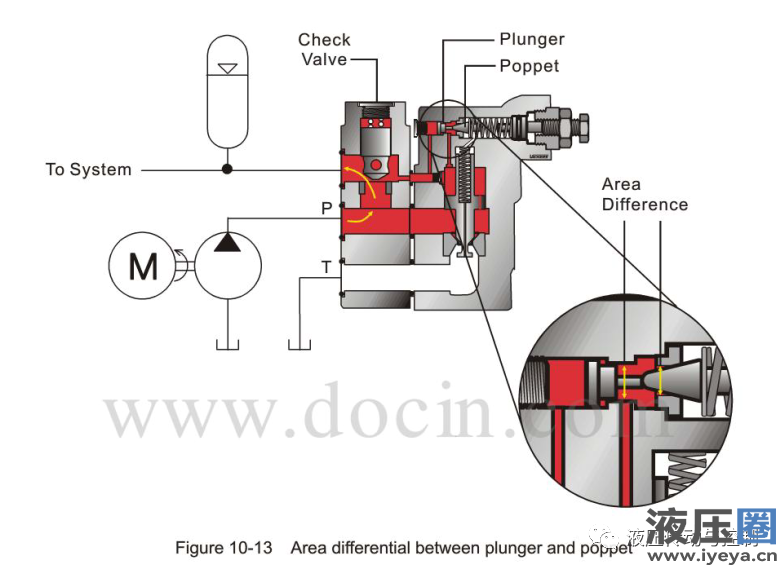

柱塞与阀座之间面积差

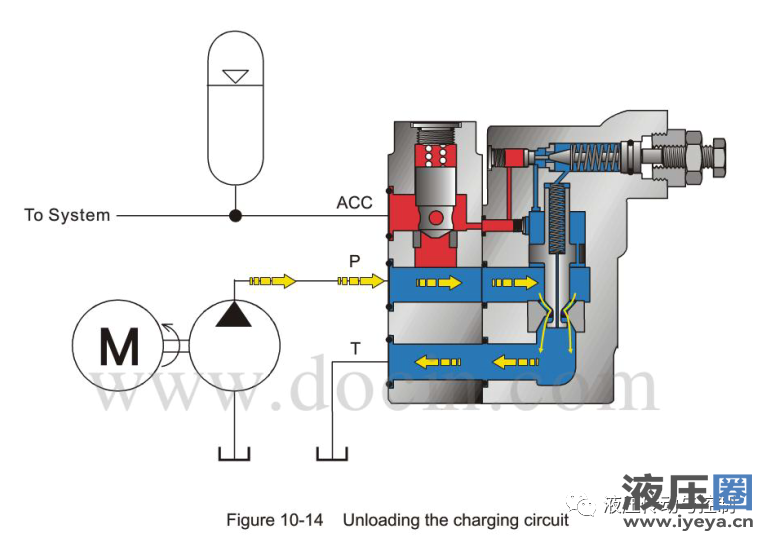

卸荷回路

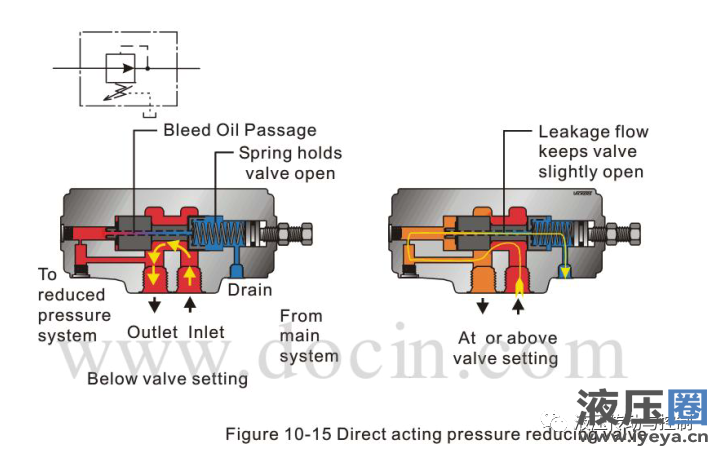

直动式减压阀

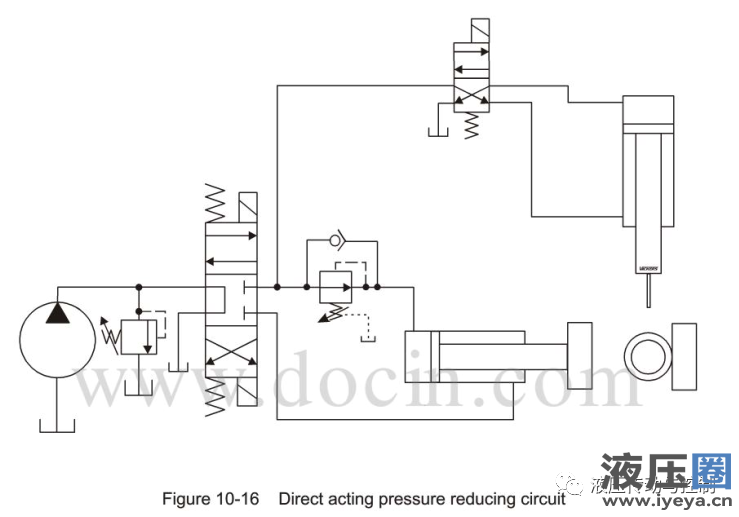

直动式减压阀回路

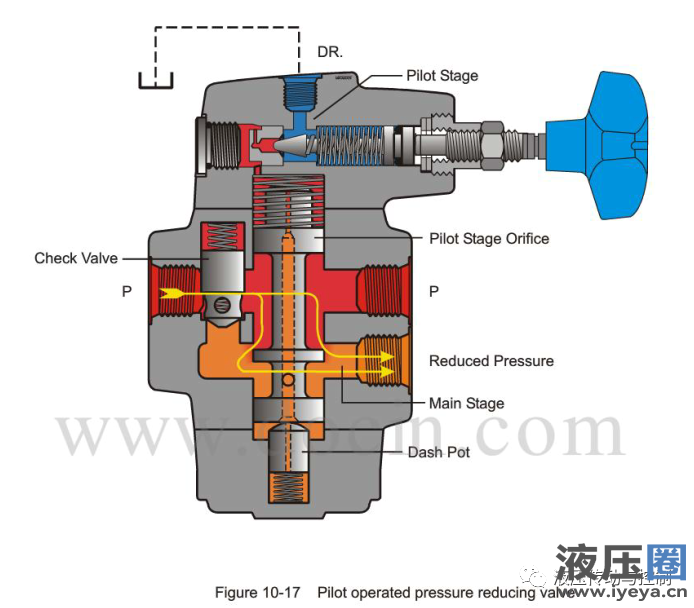

先导式减压阀

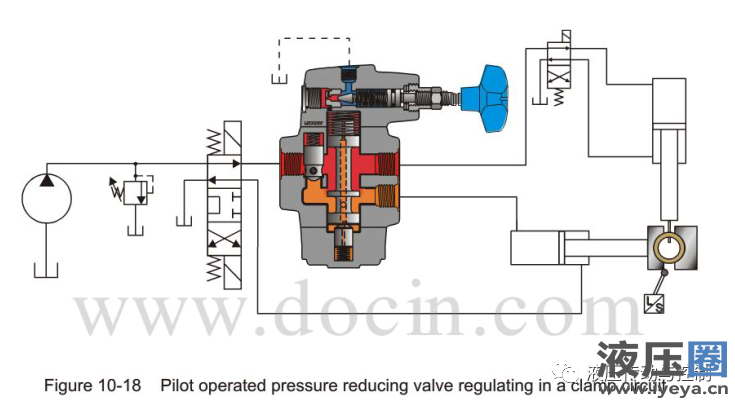

先导式减压阀用于夹紧单元

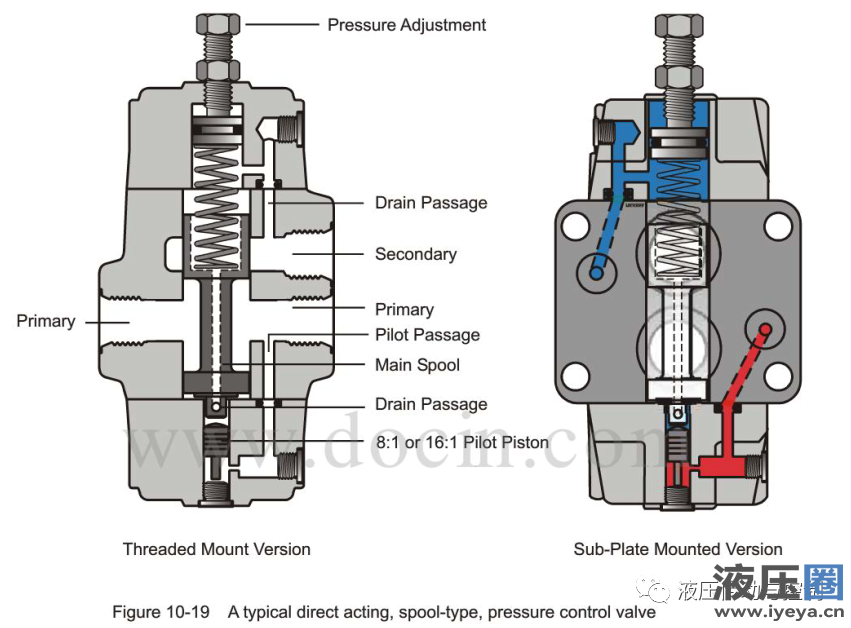

典型的直动式,滑阀识压力控制阀

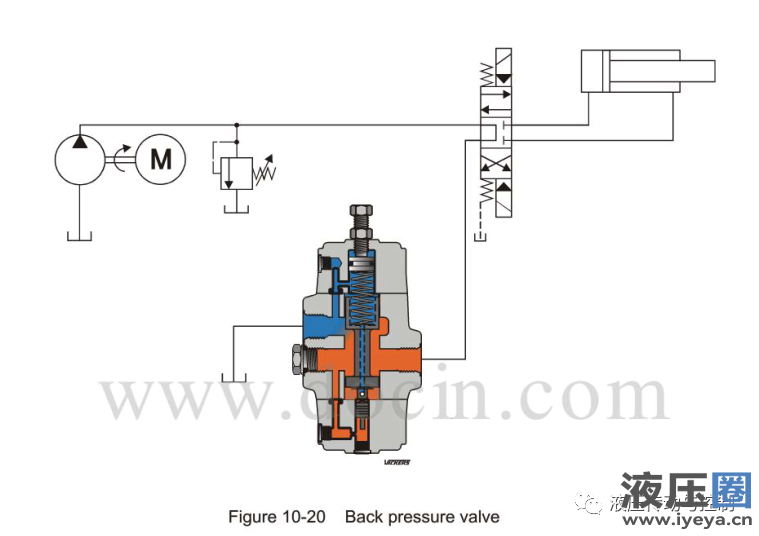

背压阀

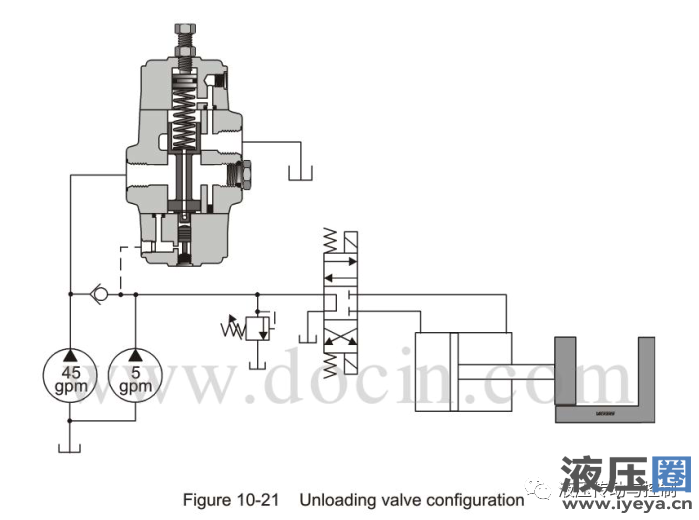

卸荷阀配置

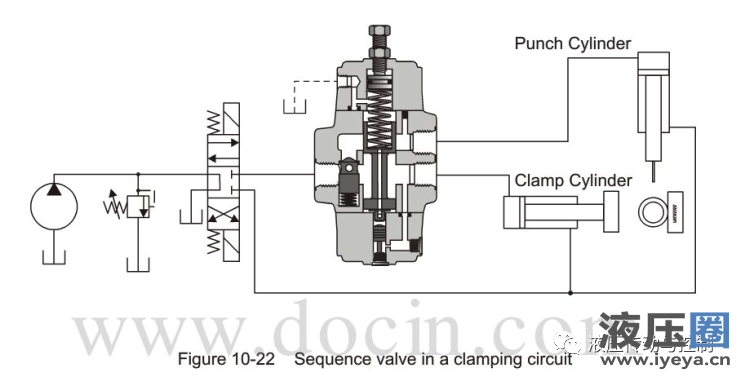

顺序阀用于夹紧单元

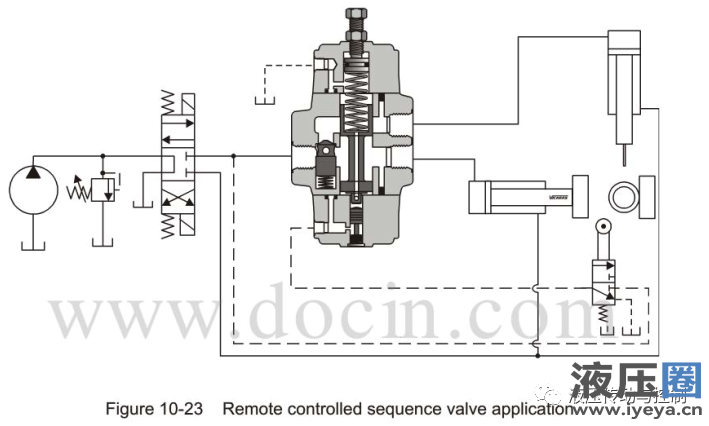

远程控制顺序阀

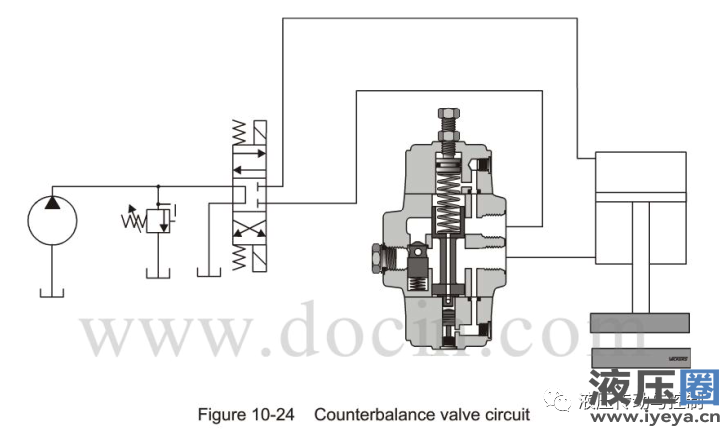

平衡阀回路

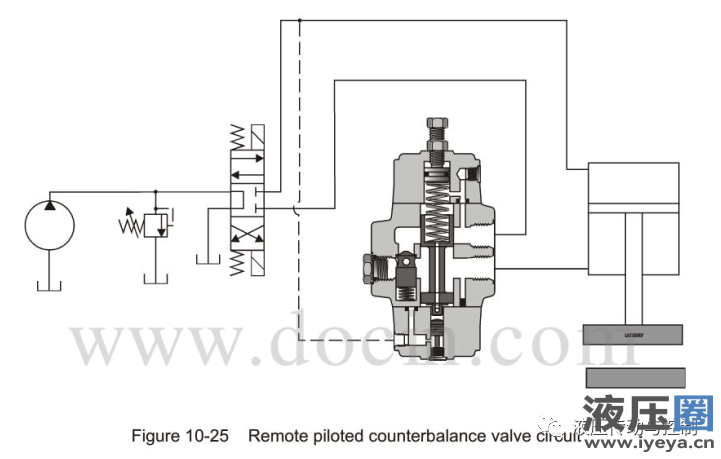

远程控制平衡阀回路

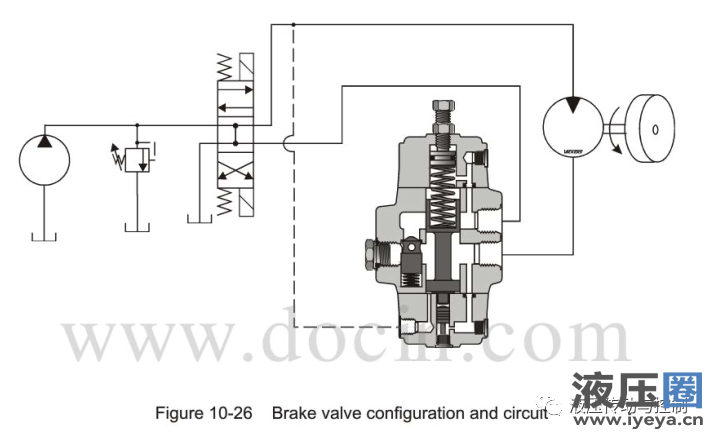

制动回路
