常用液压管接头介绍及对比

二、接头标准

1、英国标淮

SAE倒锥面接头

认为所有国外螺纹均为公制的，这是一个误解。通常不是这样，有两种常用的螺纹形式-公制螺纹和惠氏标淮螺纹(BSP)。英国标淮直管(BSP)螺纹，也叫惠氏标淮螺纹。它既可以是直螺纹(BSPP)，也可以是锥螺纹(BSPT)，均带有倒锥面。

其法兰与SAE61型或62型法兰类似(-10*除外)。端口连接通常通过BSPP螺纹。其密封採用软金属密封环。BSPP(直)外螺纹可以与BSPP(直)内螺纹或内螺纹端口配合。BSPP外螺纹是直螺纹并带30°锥座。BSPP内螺纹也是直螺纹并带30°锥座。内螺纹端口是直螺纹并带密封端面。端口处的密封通过外螺纹接头上的O形圏或软金属垫圏形成。

BSPP(直螺纹)接头与NPSM接头类似但不可互换。其大多数尺寸螺纹的螺距不同，螺纹牙型角是55°，而NPSM螺纹牙型角是60°(-10是非SAE规格的法兰)

英国标淮直管螺纹(BSP)

说明：英国标淮直管(BSP)螺纹，也叫惠氏标淮螺纹。它既可以是直螺纹(BSPP)，也可以是锥螺纹(BSPT)，均带有倒锥面。其法兰与SAE61型或62型法兰类似(-10*除外)。端口连接通常通过BSPP螺纹。其密封採用软金属密封环。BSPP(直)外螺纹可以与BSPP(直)内螺纹或内螺纹端口配合。BSPP外螺纹是直螺纹并带30°锥座。BSPP内螺纹也是直螺纹并带30°锥座。内螺纹端口是直螺纹并带密封端面。端口处的密封通过外螺纹接头上的O形圏或软金属垫圏形成。BSPP(直螺纹)接头与NPSM接头类似但不可互换。其大多数尺寸螺纹的螺距不同，螺纹牙型角是55°，而NPSM螺纹牙型角是60°(-10是非SAE规格的法兰)

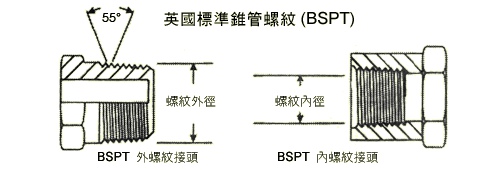

英国标淮锥管螺纹(BSPT)

说明：BSPT(锥)外螺纹可以与BSPT(锥)内螺纹或BSPP(直)内螺纹配合。BSPT外螺纹是锥螺纹。当其与BSPT(锥)内螺纹或BSPP(直)内螺纹端口配合时，在螺纹处形成密封。BSPT接头与NPTF接头近似但不可互换。其大多数螺纹的螺距不同，螺纹牙型角为55°，而NPSM螺纹牙型角是60°

2、法国标淮

法国GAZ是常用的管接头。这种接头是公制螺纹并带24°锥座。与德国DIN管接头类似，但其螺纹在些尺寸上有所不同。虽然二者都是公制螺纹，但是法国所有规格的管接头均採用细牙螺纹，而德国DIN管接头尺寸较大，採用粗牙螺纹。大多数端口连接均为法兰连接。法国标淮法兰与SAE和hellip标淮法兰不同;其法兰端面有一个突起的凸台。这种法兰叫作Poclain型法兰。

【1】 GAZ24°

【2】 GAZ Poclain24°法兰
