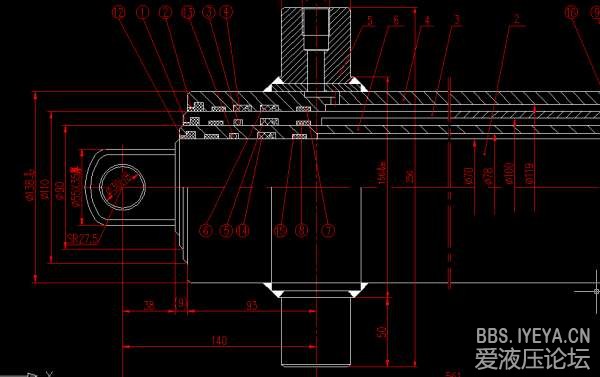

多级缸（应该是老图纸了、不知道现在是不是还这么设计）供初学者参考

继续 · 发表于 2014-4-10 15:29:35

1.5 MB, 下载次数: 379

售价: 5 金钱 [记录]

1.37 MB, 下载次数: 386

售价: 5 金钱 [记录]

参与人数 1	金钱 +8	收起理由
泛舟	+ 8	赞一个!

继续 · 发表于 2014-4-10 15:32:45

发帖辅件最近不知道出什么问题了、上传后看不到了呢，补上1

1.5 MB, 下载次数: 338

售价: 5 金钱 [记录]

今夕何夕 · 发表于 2014-4-10 18:19:37

好像没啥意思

继续 · 发表于 2014-4-11 21:29:45

今夕何夕发表于 2014-4-10 18:19
好像没啥意思

对于做这行的却是很简单、但对初学者还是有点指导意义，本人也没怎么做过多级缸，希望各位大虾指导。

八号风球 · 发表于 2015-3-1 19:22:40

可以学习参考

zhuangtmac · 发表于 2015-3-4 20:40:08

就是自卸车油缸的图纸

nflzhang · 发表于 2015-3-4 21:31:09

很老的自卸车油缸图，像是山东德州方向机或者万通的老图吧

011400232ls · 发表于 2018-5-31 17:31:41

这个结构确实比较老了。

chz110 · 发表于 2018-12-20 11:18:15

没注意是单作用油缸，靠自重下落，管升不管降。

susanxin · 发表于 2019-4-4 09:31:27

不错，内容挺详细的。
