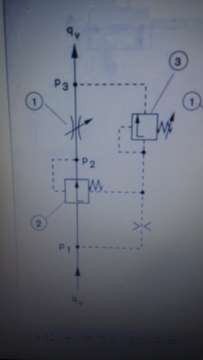

请问，此先导式流量阀的工作原理是什么？谢谢了

蜗牛的旋律66 · 发表于 2014-11-4 21:56:22

hetao0855 · 发表于 2014-11-4 22:18:47

压力可调的阀前补偿

蜗牛的旋律66 · 发表于 2014-11-4 22:28:24

hetao0855 发表于 2014-11-4 22:18
压力可调的阀前补偿

可以再具体一点么？

Peter_SV6Yt · 发表于 2014-11-5 01:43:54

1.这是一个可以调节定差减压阀压差的调速阀。
2.节流阀1和定差减压阀2组成一个调速阀。
3.先导阀3用于调定定差减压阀2的进出口压差。

wangxiang7769 · 发表于 2014-11-5 15:29:30

节流调速系统吧

wangxiang7769 · 发表于 2014-11-5 15:34:37

是节流调速系统，溢流阀作用是相当于调节定差减压阀的液压弹簧，定差减压阀调节的Δp是由弹簧和溢流压力综合调节的。

xiao70ni8 · 发表于 2014-11-5 16:22:41

阀前补偿，压差可调

李海峰 · 发表于 2014-11-5 21:19:29

这应该就是个补偿阀吧。

Collin · 发表于 2014-11-5 22:13:55

貌似是负载敏感多路阀上的进油片部分，3阀压力加上2阀的弹簧力即为P1压力，3阀先卸荷，然后阀2只需克服弹簧力即低压卸荷，详细资料可参考丹弗斯的比例多路阀PVG32

蜗牛的旋律66 · 发表于 2014-11-6 20:40:33

Collin 发表于 2014-11-5 22:13
貌似是负载敏感多路阀上的进油片部分，3阀压力加上2阀的弹簧力即为P1压力，3阀先卸荷，然后阀2只需克服弹簧 ...

好的，谢谢了，我再好好研究下
