关于液控单向阀，带外泄口与不带外泄口，该怎么选用？

1140840071 · 发表于 2013-1-19 11:01:34

如题，液控单向阀在实际应用中都是以液压锁的形式出现的，液压锁分带外泄口与不带外泄口两类，在实际应用中该怎么选用

raoyun · 发表于 2013-1-19 11:07:18

这个需要看工况，如果内排，回油顺畅，可以采用内排，否则就用外派，不受系统回油背压的影响.

1140840071 · 发表于 2013-1-19 11:18:40

raoyun 发表于 2013-1-19 11:07
这个需要看工况，如果内排，回油顺畅，可以采用内排，否则就用外派，不受系统回油背压的影响.

前些时遇到一个项目，要求双缸同步的系统，锁紧回路采用的是不带外泄口的液压锁，结果造成两缸启动不同步，很多人说是液压锁的问题，说两边的液压锁开启不同步

风雨人生 · 发表于 2013-1-20 10:53:17

完全正确，同意两位的观点。

zhengyi2010 · 发表于 2013-2-4 13:40:29

外泄的优点在于，若阀的出油口（反向流动时的出油口）有较大背压，外泄可以保证阀能够打开。
不过也有一种卸荷式的液控单向阀，更简便而且效果更佳。
具体的找本书看看吧，一般讲元件的教科书都有结构原理图及说明。

sgg28485 · 发表于 2013-2-5 08:54:04

看看这个可能对你有帮助

1.05 MB, 下载次数: 140

售价: 5 金钱 [记录] [购买]

QQ359648652 · 发表于 2013-2-7 12:53:20

发现了华德样本中的错误

文字描述

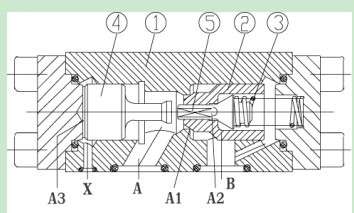

装配图
