amesim 建模三位三通阀问题

[复制链接]

22

主题

18

回帖

142

积分

液压中学生

金钱
181
积分
142
发表于 2013-8-26 10:31:20 |上海| 显示全部楼层 |阅读模式

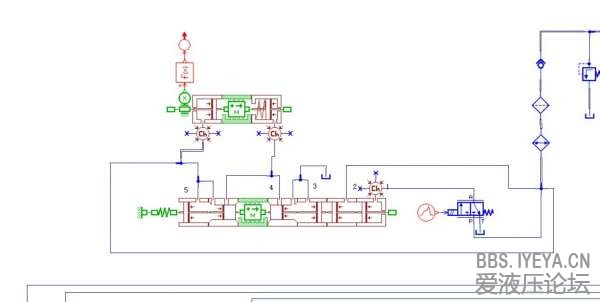

如图是我建的模型 左边弹簧有初始压缩,最左端有初始容腔,我这样连最后质量块没位移。。不知道为啥

3

主题

10

回帖

25

积分

液压小学生

金钱
19
积分
25
发表于 2013-8-26 16:32:29 |江苏| 显示全部楼层
你这个是用在什么上面的?要达到什么目的呢?
回复

使用道具 举报

22

主题

18

回帖

142

积分

液压中学生

金钱
181
积分
142
发表于 2013-8-26 20:40:10 |上海| 显示全部楼层
七七八八 发表于 2013-8-26 16:32
你这个是用在什么上面的?要达到什么目的呢?

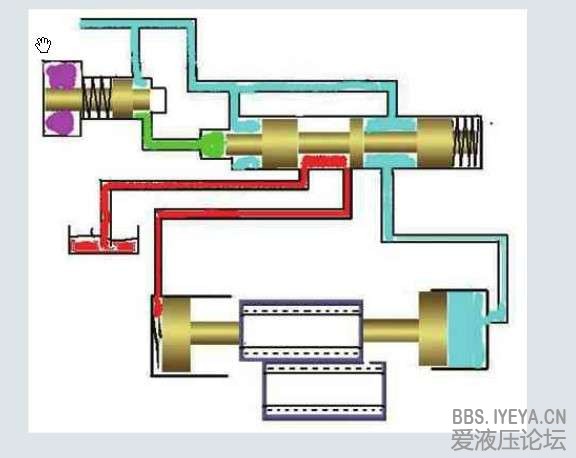

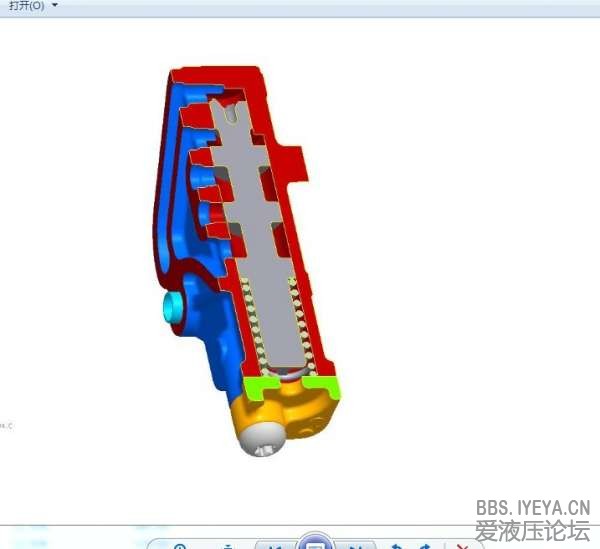

机油泵齿轮泵上面的  通过它控制从动轴齿轮轴向位移 从而改变梁齿轮啮合宽度。这个问题解决了,现在有个疑问最上面那个图最有段活塞腔0位移容腔长度和上面ch元件的死区容积 有什么区别?谢谢
回复

使用道具 举报

13

主题

113

回帖

120

积分

液压中学生

金钱
1235
积分
120
发表于 2013-8-27 09:55:34 |北京| 显示全部楼层
看一下你的模型质量块的行程限制,是不是已经把你的阀芯位移限制死了
