帮我看看图，新人不懂细节！那个先导溢流阀怎么工作的

坡上青青草 · 发表于 2013-9-6 22:17:52

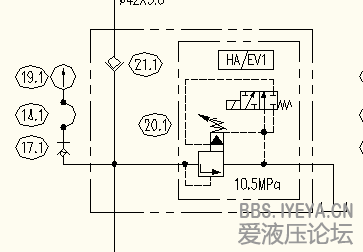

这张图先导溢流阀怎么工作的？

这个位置具体是怎么工作的？

ligud558 · 发表于 2013-9-6 22:22:44

当电磁阀不得电时，溢流阀的开启压力为15.8MPa，当电磁阀得电时，先导接回油，弹簧腔卸荷，溢流阀相当与卸荷阀，开启压力很低，达到节能卸荷的作用。

参与人数 1	金钱 +2	收起理由
游勇	+ 2

fielite · 发表于 2013-9-7 00:42:53

高手回复，必须顶起

今夕何夕 · 发表于 2013-9-7 08:16:25

ligud558 发表于 2013-9-6 22:22
当电磁阀不得电时，溢流阀的开启压力为15.8MPa，当电磁阀得电时，先导接回油，弹簧腔卸荷，溢流阀相当与卸荷 ...

10.5MPa吧，怎么有15.8呢？

Thinking11111 · 发表于 2013-9-7 14:32:43

今夕何夕发表于 2013-9-7 08:16
10.5MPa吧，怎么有15.8呢？

估计看错了

Thinking11111 · 发表于 2013-9-7 14:43:38

这个是属于先导式溢流阀与换向阀配合使用的，当二位4通电磁换向阀位于右位时，溢流阀的工作压力为10.5Mpa；当换向阀位于左位时，该溢流阀的弹簧腔接通油箱，处于卸荷状态

ligud558 · 发表于 2013-9-7 19:38:03

Thinking11111 发表于 2013-9-7 14:32
估计看错了

呵呵，不好意思，看错了

懒驴慢抬蹄 · 发表于 2013-9-7 20:38:36

常闭式溢流阀，得电时系统卸荷。

抬头♀、微笑 · 发表于 2013-9-7 22:15:42

这个图画的有点问题，控制油有点问题，你仔细看看你的图纸，二位四通电磁阀根本不能控制溢流阀的开启。
我认为这个溢流阀属于定差溢流阀

海中游 · 发表于 2013-9-9 10:49:38

大家说的对呀。
