挖掘机系统标的这几个流量什么意思

752541536 · 发表于 2013-11-8 15:42:24

挖机是变量泵系统，流量是可调的啊，为什么还标着这几个流量？

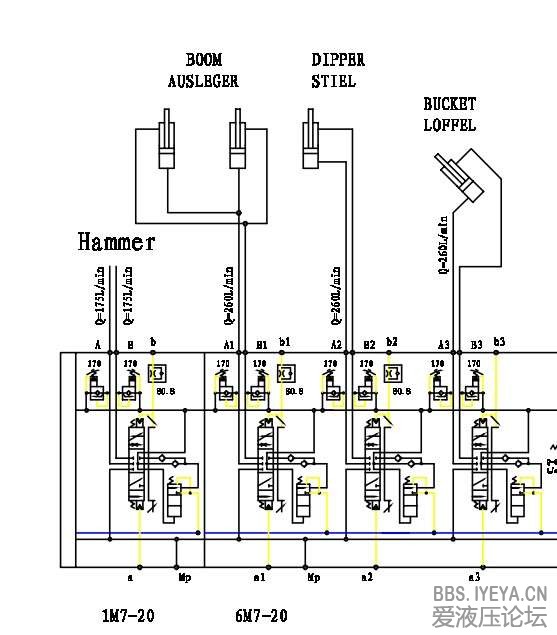

挖机液压系统一部分

静静等待 · 发表于 2013-11-8 15:58:30

意思是这连阀片的设定的最大流量

752541536 · 发表于 2013-11-8 16:02:41

那为什么其他几片多路阀的最大流量和他不同呢

752541536 · 发表于 2013-11-8 16:11:54

为什么第一片多路阀的流量不一样

zhangrongji85 · 发表于 2013-11-8 17:06:19

M7是LUDV系统,在系统流量未饱和的情况下,流入执行机构的油量只和阀片节流口面积有关
在本系统中虽然油源来自同一个泵，但是每个阀片节流口面积不同，所以输出的流量各不相同。

莉娟陌客 · 发表于 2013-11-8 17:21:23

阀片不同位置的最大通过流量。

yc87001 · 发表于 2013-11-9 08:21:40

楼主，能否把全图上传上来让大家学习一下吗？万分感谢！

752541536 · 发表于 2013-11-9 10:56:35

从别人那下载的。。

127.75 KB, 下载次数: 86

售价: 5 金钱 [记录] [购买]

752541536 · 发表于 2013-11-9 10:57:03

yc87001 发表于 2013-11-9 08:21
楼主，能否把全图上传上来让大家学习一下吗？万分感谢！

传了，正在审核，看看吧

752541536 · 发表于 2013-11-9 11:01:40

zhangrongji85 发表于 2013-11-8 17:06
M7是LUDV系统,在系统流量未饱和的情况下,流入执行机构的油量只和阀片节流口面积有关
在本系统中虽然油源来 ...

通过您的指点明白了许多，再多问点，挖掘机的泵怎么感知系统流量需求？也是根据阀口开度大小决定流量大小吗/
