液压缸工作压力不一样

一脸不屑 · 发表于 2013-11-18 18:16:02

本帖最后由一脸不屑于 2013-11-18 18:18 编辑

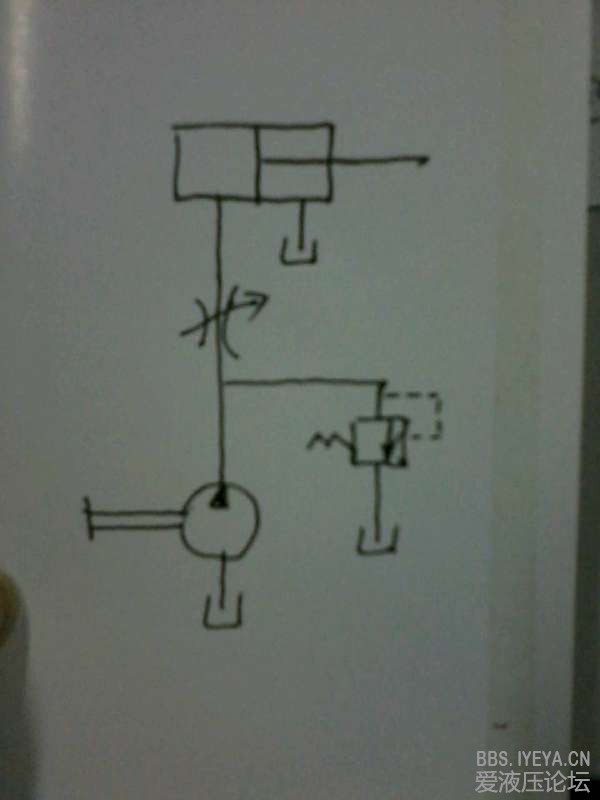

如图的液压系统（简化），节流阀开口保持最大，溢流阀未发生溢流，发动机怠速（900）和额定转速（2200）时，为何测得的液压缸无杆腔的稳定工作压力不一样大呢？相差约8MPa，小弟新手，求解释……谢谢大家啦！

linwowotou · 发表于 2013-11-19 09:00:25

测压力的时候缸是动的还是静止的？

液压工兵 · 发表于 2013-11-19 09:01:54

发动机转速有点大，这时候是不是要考虑一下液阻了。个人觉得原因有：
1.发动机额定转速时，流量太大，开始溢流了，此时测的为溢流压力
2.发动机额定转速时，未溢流，但有杆腔油口太小或油管太长，要考虑液阻

一脸不屑 · 发表于 2013-11-19 09:06:13

linwowotou 发表于 2013-11-19 09:00
测压力的时候缸是动的还是静止的？

液压缸都是动的，速度稳定时候的压力读数

一脸不屑 · 发表于 2013-11-19 09:10:14

液压工兵发表于 2013-11-19 09:01
发动机转速有点大，这时候是不是要考虑一下液阻了。个人觉得原因有：
1.发动机额定转速时，流量太大，开始 ...

1、从数据中观察推算未发现溢流；
2、有杆腔油口这个问题我昨晚考虑了，腔内有压力，出来后回油箱为零压，我觉得应该可以按照节流特性方程 Q=KA△P^m 进行简单推算下吧？
老师觉得我这么考虑可以吗？

流向世界 · 发表于 2013-11-19 09:14:44

发动机转速有点大，这时候是不是要考虑一下液阻了。个人觉得原因有：
1.发动机额定转速时，流量太大，开始溢流了，此时测的为溢流压力
2.发动机额定转速时，未溢流，但有杆腔油口太小或油管太长，要考虑液阻
ding

whg924 · 发表于 2013-11-19 11:16:44

液压缸内部出现泄漏

chenhaisheng · 发表于 2013-11-19 12:18:02

未溢流的话，那油缸速度肯定不一样了，能量守恒的话，那你压力肯定不一样了

若风lk · 发表于 2013-11-19 12:28:04

节流口开口是变化的吗？

ye124 · 发表于 2013-11-19 12:35:53

节流口开度保持一致，但是你的泵的转速不一样，流量就不一样了，通过节流口产生的压力损失也不一样，可以计算一下
