柱塞泵与马达柱塞、滑靴等结构问题探讨

xiaoshxin · 发表于 2013-12-6 21:40:50

jiahaibin010 发表于 2013-12-6 11:20
弹簧的作用是使柱塞回位，有些零件是隔套和垫圈，调整间隙用

有的泵柱塞内部没有装弹簧，他是怎么让柱塞回位

xiaoshxin · 发表于 2013-12-6 21:43:06

xwy@home 发表于 2013-12-6 18:37
您好，尝试参与一下：
1、楼主的材料很丰富，谢谢了！
2、图中6和9是属于泵回程机构一种，定隙回程机构， ...

我看过有的泵没有这个夹板，什么时候需要这个东西，高压，高转速？

xiaoshxin · 发表于 2013-12-6 21:50:39

loulei 发表于 2013-12-6 14:43
A4VG的能不能在多传下啊

xiaoshxin · 发表于 2013-12-6 22:01:57

xwy@home 发表于 2013-12-6 18:37
您好，尝试参与一下：
1、楼主的材料很丰富，谢谢了！
2、图中6和9是属于泵回程机构一种，定隙回程机构， ...

大侠是做原件的吗

Diamond · 发表于 2013-12-7 08:26:10

xiaoshxin 发表于 2013-12-5 21:40

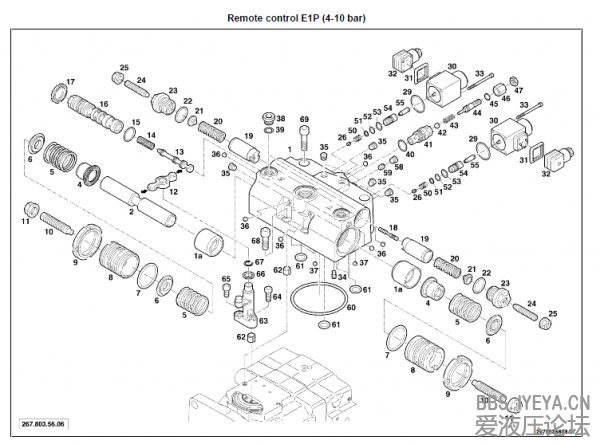

力士乐A4VG闭式泵伺服机构

这个资料可以共享一下吗？

jiahaibin010 · 发表于 2013-12-7 13:33:18

泵设计时都是不一样的，有些泵没有弹簧，是靠运转时，柱塞的离心力使柱塞回位，只是个人看法而已

loulei · 发表于 2013-12-7 14:24:44

不错啊多谢分享啊

ye124 · 发表于 2013-12-7 19:08:39

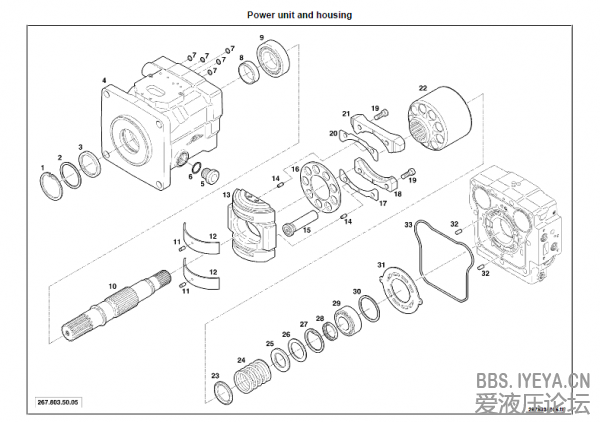

13、14是摩擦片、制动环，2是月牙轴承，弹簧是回位用的；

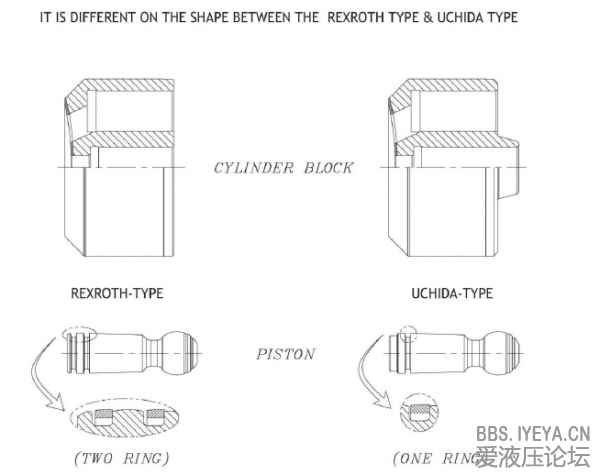

反包柱塞的留缸长度比正包的长，耐磨损

iHydraulic · 发表于 2013-12-7 21:18:20

xiaoshxin 发表于 2013-12-6 21:39
林德02系列产品改成柱塞包滑靴了，可以在不改变泵体积的情况下增加排量

对的，碰巧前天碰上林德的过来推销液压件，还特地讲解了他们的柱塞包滑靴钢对钢铰接，21度角配流盘专利。

xiaoshxin · 发表于 2013-12-7 21:24:06

iHydraulic 发表于 2013-12-7 21:18
对的，碰巧前天碰上林德的过来推销液压件，还特地讲解了他们的柱塞包滑靴钢对钢铰接，21度角配流盘专利。

是的，目前我知道的应该是他的斜盘摆角最大了
