平衡阀仿真怎么做？

fkccc123 · 发表于 2013-12-12 10:43:44

平衡阀

，想用这个模型代替外控平衡阀，但是有的参数不会设置。

，求大神帮我看看~~~

lipl_1988 · 发表于 2013-12-12 16:59:54

我也在做，也是用的LZ说的那个符号，参数不太会设置，
弹簧预加载压力，辅助开启压力，压力差，以及port2、4、5的那个无量纲的面积量怎么回事？
求高手指教。先谢谢了。

fkccc123 · 发表于 2013-12-13 09:35:58

有没有知道的大神帮帮忙啊

lipl_1988 · 发表于 2013-12-14 15:14:44

假设port2、4、5的压力以及无量纲的面积分别是p2、a2、p4、a4、p5、a5。弹簧预紧力为Pcrack，辅助压力（pilot pressure）Pmax.
若想使LZ所示符号流通需满足
(p4*a4+p5*a5-p2*a2-Pcrack)/Pmax>0
我一般将port2和port1相连，port4和port3相连，port5连接至另一油路，设置a2、a4为1，a5为大于1的值。弹簧预紧取最大负载的1.3倍。
LZ可以尝试一下，如果有不明白的可以再提问。

fkccc123 · 发表于 2013-12-14 16:29:51

lipl_1988 发表于 2013-12-14 15:14
假设port2、4、5的压力以及无量纲的面积分别是p2、a2、p4、a4、p5、a5。弹簧预紧力为Pcrack，辅助压力（pil ...

谢谢大神回答，我先试试，再有问题我在提

lipl_1988 · 发表于 2013-12-15 22:59:51

希望你能做成功，多联系

液压虫子 · 发表于 2013-12-21 22:27:19

液压虫子 · 发表于 2013-12-21 22:30:47

液压虫子 · 发表于 2013-12-21 22:32:10

液压虫子 · 发表于 2013-12-21 22:36:14

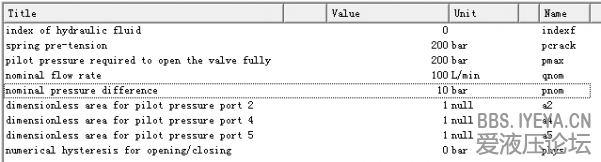

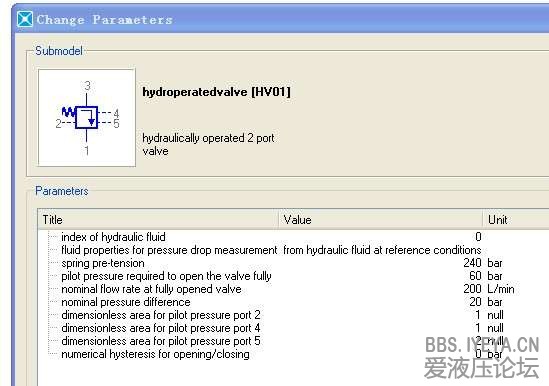

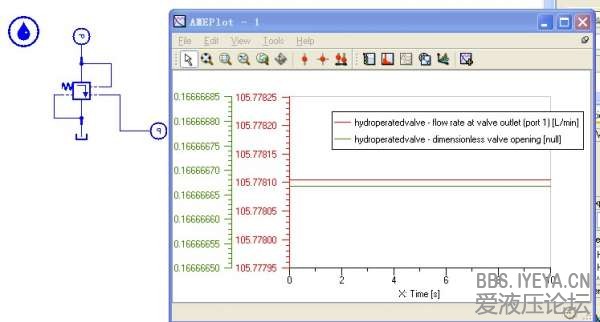

port3、4相连，port5作为单独的控制口，port2接油箱，设定压力如图示，仿真运行，仿真结果：阀的流量、开度如图示！
