楼主: 泛舟

电反馈伺服比例阀用于AGC液压位置控制系统中,电反馈小闭环还起作用吗?

  [复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:7
  • 打卡总奖励:7
 楼主| 发表于 2014-2-16 16:59:30 | 显示全部楼层
游勇 发表于 2014-2-7 20:27
可使用输出讯号的斜升功能。

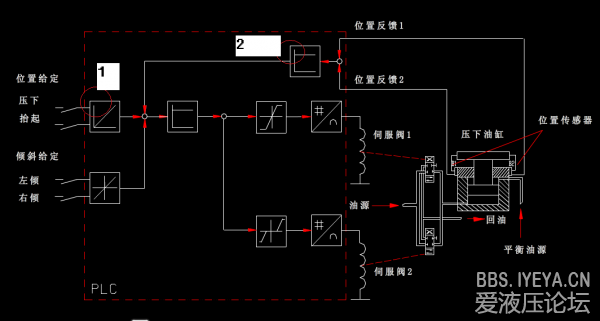

输出讯号的斜升功能跟下图所示吗?
压下位置给定  1处是斜坡信号,而位置反馈   2处却是阶跃信号,1和2处的不同输入信号,如何实现减法比较,比较后又给出的阶跃信号?

点评

2是让位置反馈马上输出到比较器和当时的位置命令值比较,若反馈有延迟,误差会变大。有些控制系统还会加上低频滤波以消除电子噪音。  发表于 2014-2-17 23:11
回复 支持 1 反对 0

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:7
  • 打卡总奖励:7
 楼主| 发表于 2014-2-17 16:51:15 | 显示全部楼层
0.1 mm 可用博世力士乐的4WREE阀,0.01mm可用高频响4WRPEH。还有要注意的:
1. 液压缸要用底磨擦密封;
2. 位移传感器的精度是要求精度的5倍,例如0.01mm精度要使用0.002mm精度的位移传感器;
3. 方向阀和液压缸要用钢管连接,越近越好;
4. 最後,机架在负载下的变形要低于要求精度!否则是机架变形而不是工件变形。
5.还有液压缸和移动质量一起的固有频率不能低于30Hz。
- 本文出自液压圈,原文地址:https://www.iyeya.cn/thread-19017-2-1.html
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:7
  • 打卡总奖励:7
 楼主| 发表于 2014-2-17 16:55:22 | 显示全部楼层

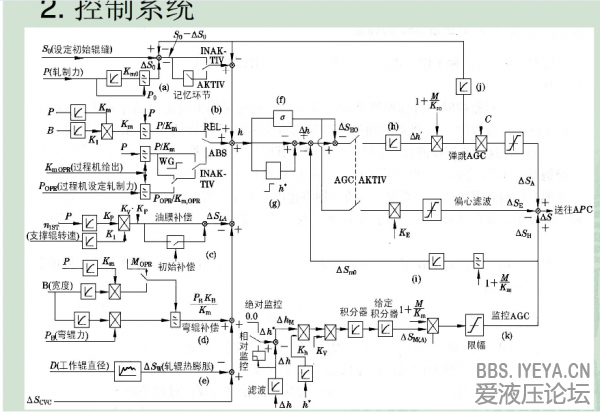

如下图所示:1处的斜线表示积分器I,2处的水平线表示比例P吗?

点评

积分是为了修正棍缝在超负荷时打开後的位置误差  发表于 2014-2-17 23:13
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:7
  • 打卡总奖励:7
 楼主| 发表于 2014-2-18 18:51:32 | 显示全部楼层
本帖最后由 scgbb 于 2014-2-18 22:54 编辑

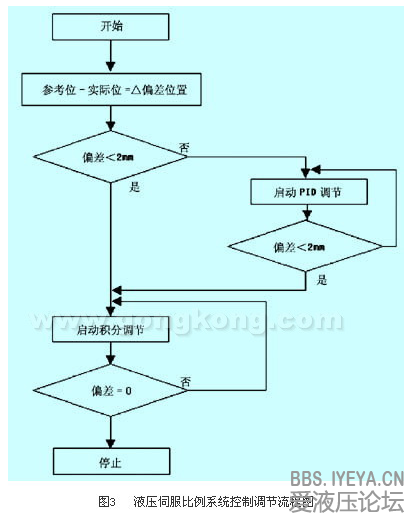

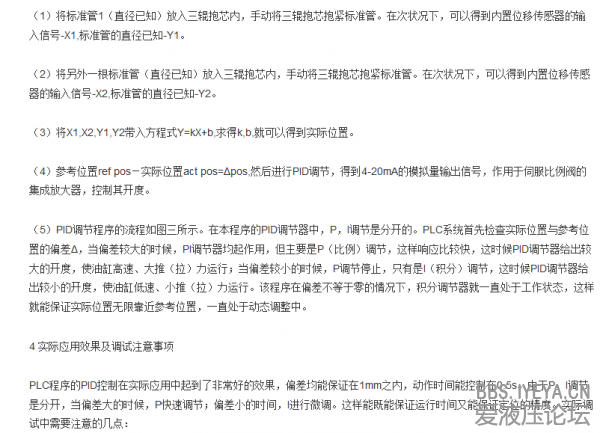

伺服比例控制系统流程图——摘自论文《基于PLC的液压伺服比例阀在无缝钢管生产过程中的应用》
《液压伺服比例系统在大型高炉布料控制过程中的应用》
贴图中的流程图控制方式,对吗?
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:7
  • 打卡总奖励:7
 楼主| 发表于 2014-2-18 22:26:21 | 显示全部楼层

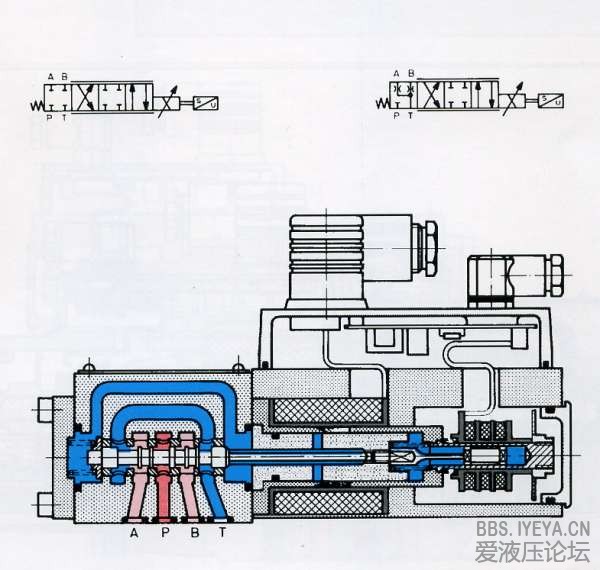

原BOSCH的比例阀与伺服比例阀中,凡是只带1个电磁铁的,应该是带位移传感器的那种。它们一般是常规的三位,外加一位安全位。这可见原BOSCH公司1997年出版的“电液比例技术与电液闭环比例技术的理论与应用”第29页(比例方向阀)和第83、84页(闭环比例阀,即伺服比例阀)。可以理解为通上电流后,阀处于中位,其左位与右位的沟通受命于控制电流,电磁力与弹簧力的平衡确定阀口的轴向开度,此开度由阀内位置闭环保证。失电时处于第4位-安全位。
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:7
  • 打卡总奖励:7
 楼主| 发表于 2014-2-18 22:28:20 | 显示全部楼层

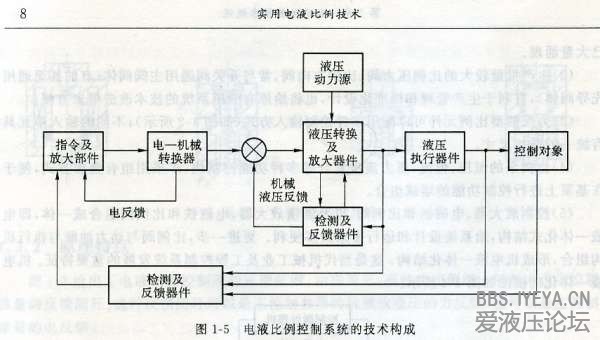

这里传上2张插图,可控大家了解闭环控制的一点基本情况。其中图1-5表示了电液控制系统的技术构成。我们可以看到很多反馈通路,有不同范围的局部反馈,也有控制对象到输入信号的大闭环反馈。
1)左上角有一个从电-机械转换器(电磁铁)到“指令及放大部件”的电反馈,就是BOSCH带电反馈比例电磁铁的伺服比例阀阀芯位置(电磁铁动铁)的反馈。这个闭环范围很小,为内部小闭环。

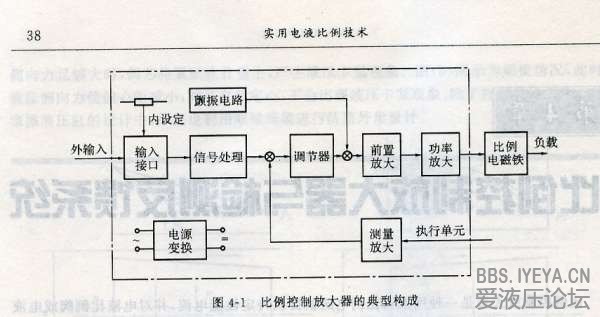

2)图中从右往左倒数过来的第二个方框为“液压执行器件”,例如液压缸。液压缸杆位置电反馈就是从这个方框后引出,经过下方的“检测及反馈器件”(例如液压缸杆的位移传感器),反馈到“指令及放大部件”。如果参见图4-1,执行元件(液压缸)的反馈的细部位置,就更明显。
3)伺服比例阀的位置,就在左右上下都是中间的“液压转换及放器件大”;
4)大家关心的PLC在图上没有画出来,实际上就在“指令及放大部件”之前,进行控制信号的编程控制。如果参见图4-1,则PLC就在“外输入”与“输入接口”这个区段(PLC正在迅速发展,不同品牌的PLC功能有所差别,据比较熟悉的年轻人讲,有的专用PLC甚至可以代替电子放大器)。
5)综上,从控制信号开始的前向(从左往右)流程可以整理为(参见图1-1与图4-1):
  PLC-放大器(输入接口-信号处理-(液压缸反馈信号)-。。。。功率放大)-电磁铁-伺服比例阀液压部分-液压缸(输出位置反馈)-控制对象
回复 支持 反对

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:277
  • 打卡总奖励:1787
发表于 2014-3-4 21:34:29 | 显示全部楼层
比例阀都是自身开环线性控制,伺服阀都是自身闭环控制,这对吗?
回复 支持 反对

使用道具 举报

发表于 2014-3-5 12:02:12 | 显示全部楼层
作为新手,表示长知识了
回复 支持 反对

使用道具 举报

发表于 2014-9-6 19:22:42 来自手机 | 显示全部楼层
plc应该不能完成AGC控制吧,运算速度不够
回复 支持 反对

使用道具 举报

发表于 2014-9-6 21:51:08 | 显示全部楼层
scgbb 发表于 2014-2-7 09:15
请教:AGC液压缸装有内置式位移传感器,当要求液压缸走动8mm时,需要对伺服阀输入电信号,假如电信号从PL ...

这个是要标定的吧。位置控制输入信号就是位置。
回复 支持 反对
