[压路机] 压路机行走泵

打卡等级：无名新人
打卡总天数：1
打卡总奖励：10

发表于 2014-6-12 22:08:28 | 显示全部楼层 |阅读模式

柱塞泵

柱塞泵

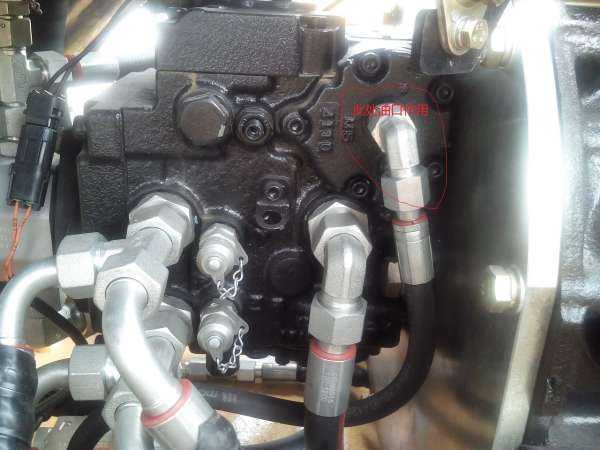

该图片是小型双钢轮压路机的行走泵，该泵是柱塞泵，图中被圈圈的油管左右各一个。请问有何作用谢谢

相关帖子

回复

使用道具举报

发表于 2014-6-13 00:16:26 | 显示全部楼层

看看这根管子接那里的，若是接油箱底部，补油泵的吸油口；若接上部，泵的泄油口；

回复支持反对

使用道具举报

打卡等级：初来乍到
打卡总天数：30
打卡总奖励：196

发表于 2014-6-13 08:10:49 | 显示全部楼层

泵的型号？油口上标的啥？

回复支持反对

使用道具举报

发表于 2014-6-13 08:39:01 | 显示全部楼层

那是连接变量活塞两边的吧
中间是不是还接了一个阀？
紧急情况下，泵变量至0

回复支持反对

使用道具举报

打卡等级：无名新人
打卡总天数：1
打卡总奖励：5

发表于 2014-6-13 15:46:12 | 显示全部楼层

这个应该是私服油缸的控制口应该是闭式泵 M4 M5口 SN控制用的

回复支持反对

使用道具举报

发表于 2014-6-13 22:03:39 | 显示全部楼层

变量缸两端的油管，斜盘快速切换时卸油（往低压侧补油）用

回复支持反对

使用道具举报

打卡等级：无名新人
打卡总天数：16
打卡总奖励：17

发表于 2014-6-16 22:28:00 | 显示全部楼层

看像是SAUER的40系列的泵,估计是M4\M5,引出来做解除制动用的,另一边可能是回油的.

回复支持反对

使用道具举报

打卡等级：无名新人
打卡总天数：27
打卡总奖励：72

发表于 2019-10-21 10:09:38 | 显示全部楼层

油口上标的啥？

回复支持反对

使用道具举报
