关于AMEsim液压位置控制系统参数设置

COD · 发表于 2014-10-1 13:42:04

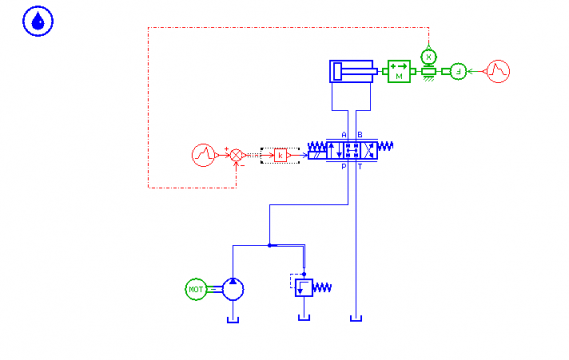

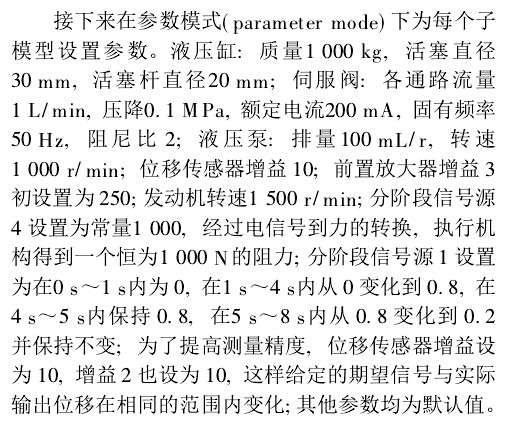

各位大神大虾，我最近按照一篇文献里面做AMESim仿真，但老得不出文献里面的曲线。我是完全安文献里面的参数设置的？请问是还有参数要设置还是其他问题呢？如图！请大家指点!

醉乐清风 · 发表于 2014-10-3 21:39:02

这个帮助里有模型的，先按照帮助文档中的模型来，慢慢学习多看帮助，多关注论坛置顶的汇总贴https://www.iyeya.cn/forum.php?m ... &extra=page%3D1

COD · 发表于 2014-10-4 21:20:58

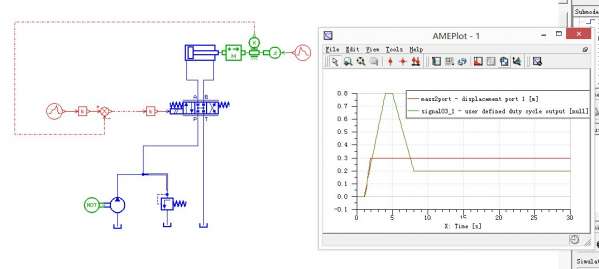

我自己回复一下吧，这个问题其实我觉得可以把左边的增益去掉，后面增益设大一点，K=3500.可以实现输入位移与输出位移相符合较好的情况，如图：

COD · 发表于 2014-10-4 21:22:45

K=1500.说错了：）

沉睡的狮子 · 发表于 2014-10-5 10:42:44

中国的文献不要信！

COD · 发表于 2014-10-6 15:18:33

沉睡的狮子发表于 2014-10-5 10:42
中国的文献不要信！

那你平时怎么看文献？全外文的？只能说佩服~

COD · 发表于 2014-10-6 15:24:46

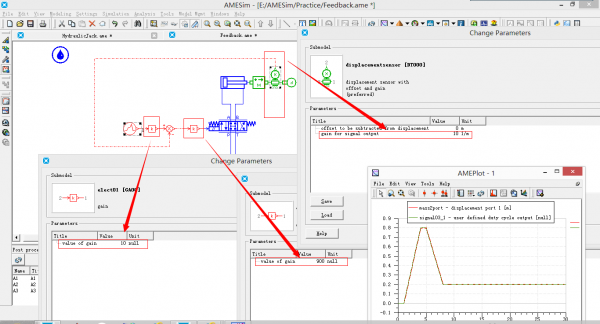

还是帮助里面强大，这个模型是有两个增益，外加一个传感器增益，之前是忘设了传感器增益。也就是说传感器增益设为10，左边的增益同样设为10，如此扩大比较误差，再经过前置增益进一步扩大，这样。如图：

COD · 发表于 2014-10-6 15:33:03

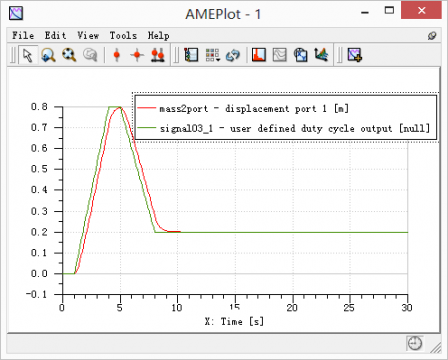

再仔细弄了下，看了下帮助里面的文件，发现问题了。文献里面的模型没错，全部是按照帮助里面来设定的，一模一样。呵呵~自己是忘了给传感器一个增益，也就是说，给传感器一个增益10，左边的增益10，如此扩大误差，在经过前置增益900再次扩大误差，如此。给个图：

tianya413 · 发表于 2015-5-23 13:07:35

厉害，很能钻牛角尖啊

tianya413 · 发表于 2015-5-23 13:58:39

对了什么论文我也研究下
