【求助】挖掘机小臂再生阀更换后无效果

yangwensdu · 发表于 2014-10-9 20:55:38

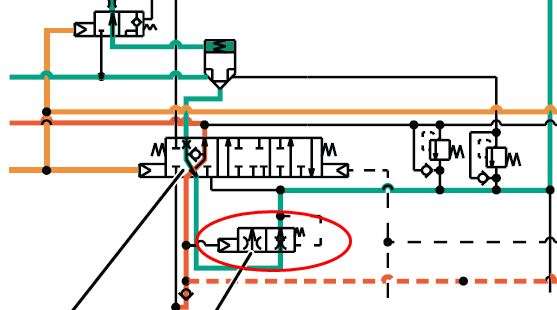

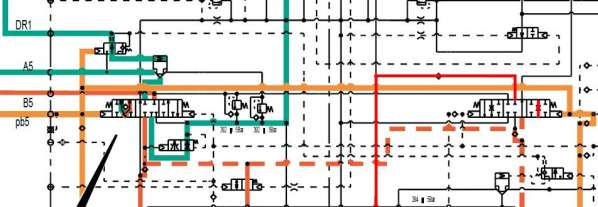

最近我们对挖机进行调试，为提高小臂速度，我们对小臂阀芯和小臂再生阀作了跟换（见图）（阀芯节流孔尺寸和再生阀的尺寸有变化）。但是测试结果并没有达到我们的预期，更换前后几乎是一样的。
针对这个问题，还想请教论坛的各位，估计是什么原因导致这样的结果？如果检测问题点，有没有什么好的建议？

阀是川崎的，负流量控制。液压系统是很常规的配置。

sdr · 发表于 2014-10-10 12:53:17

是否压差不够大？

俺要嗝屁了 · 发表于 2014-10-11 20:58:15

这图是软件界面的截图吗？

俺要嗝屁了 · 发表于 2014-10-11 20:58:46

为什么有几个颜色的线路

haiyang1989 · 发表于 2014-10-12 08:55:44

看你这个原理图，应该是KPM的RB阀吧，斗杆的再生为可变再生。个人建议，不要同时改阀芯和斗杆再生阀，可以先保持阀芯不变，而修改再生阀，限制一下再生阀里面的弹簧预压缩长度，再做实验。当然这一切的前提是你测试斗杆大小腔的压力，根据压力而进行调试，不要斗杆阀芯和再生阀同时改，可以先改再生阀，这是一个十分微妙的过程，必须根据大小腔的压力进行修改。

yangwensdu · 发表于 2014-10-13 17:23:36

haiyang1989 发表于 2014-10-12 08:55
看你这个原理图，应该是KPM的RB阀吧，斗杆的再生为可变再生。个人建议，不要同时改阀芯和斗杆再生阀，可以 ...

非常感谢，最近正在往这个方向做。确实很微妙啊，理论到预期的结果还是有不少距离

haiyang1989 · 发表于 2014-10-14 15:50:18

yangwensdu 发表于 2014-10-13 17:23
非常感谢，最近正在往这个方向做。确实很微妙啊，理论到预期的结果还是有不少距离

对，液压本身就是一个实验的学科，不做实验，再好的理论都是空谈。在考虑的加大再生的过程中，你还要考虑一下斗杆大腔的压力不要超过恒功率的阀芯的设定压力，你可以适当的加大再生面积，同时减小回油面积，或许能实现斗杆收的动作加快，一般都是2倍的压力关系，同时你还要考虑斗杆收的最后的时候，斗杆大腔需要克服斗杆的自重等因素。总之呢，这个过程十分的微妙，你背压高了，斗杆速度上去了，发动机功率肯定也升高，这个时候你就需要衡量一下，这其中的取舍了。。。。

13519506349 · 发表于 2015-3-26 22:32:56

学习了，个人认为首要考虑前后压差问题，从控制压差进行调节节流，纯属个人愚建

静静等待 · 发表于 2015-3-28 09:25:41

haiyang1989 发表于 2014-10-14 15:50
对，液压本身就是一个实验的学科，不做实验，再好的理论都是空谈。在考虑的加大再生的过程中，你还要考虑 ...

学习啦，面上的东西比较好理解，功夫就在具体产品细节调试，毕竟液压是门试验科学
