为什么AMESim液压系统仿真结果中管道流量和平均流速在达到稳定之前波动很大？

luocj · 发表于 2015-1-25 23:00:33

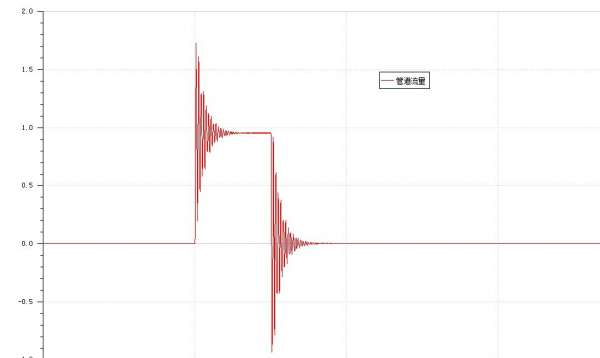

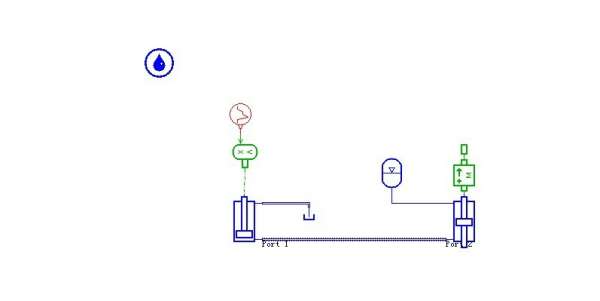

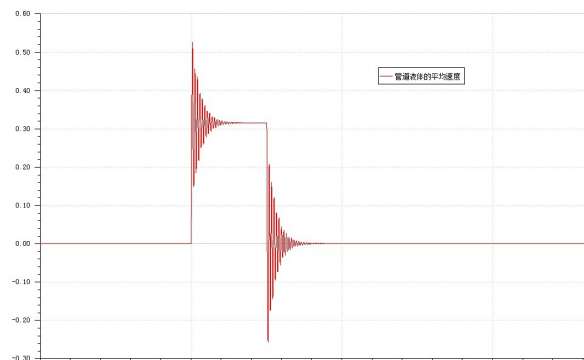

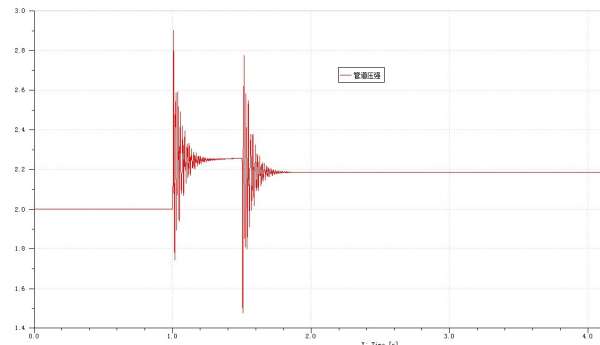

请教各位大神，像这个一个简单的液压系统，为什么在仿真结果中管道流量、平均流速、压强在达到稳定之前波动很大？左边是给液压缸一个位移输入，0.006m，加载时间0.5s。非常感谢

zhangweiwei · 发表于 2015-1-26 17:15:56

系统的阻尼太小了

zhangweiwei · 发表于 2015-1-26 17:15:58

系统的阻尼太小了

luocj · 发表于 2015-1-26 18:08:12

zhangweiwei 发表于 2015-1-26 17:15
系统的阻尼太小了

说的也有道理我就是想知道为什么达到稳定之前会有比较大的波动呢？

既然都说别人的有道理了，你是否懂了阻尼的振动的关系？发表于 2015-1-27 00:00

luocj · 发表于 2015-1-28 22:58:37

luocj 发表于 2015-1-26 18:08
说的也有道理我就是想知道为什么达到稳定之前会有比较大的波动呢？

呵呵，谢谢你的回答！弹簧振子系统，阻尼会影响振动的过渡时间，大的阻尼能使振动比较快速衰减。其实吧，我是想不通，为什么流量、速度为什么振动会那么大，按照公式来的话，质量块匀速上升，流量和流速应该是常量才对呀！有波动也不会那么大吧！那是什么引起了波动呢？

alexzc231 · 发表于 2015-2-5 19:37:12

简单说就是阻尼不够，振动不能快速衰减。本质上振动就是动能和势能的转换，你可以看下各个阀芯的振动图形和对应的压力流量振动图形，判断因果关系

luocj · 发表于 2015-3-26 18:41:29

alexzc231 发表于 2015-2-5 19:37
简单说就是阻尼不够，振动不能快速衰减。本质上振动就是动能和势能的转换，你可以看下各个阀芯的振动图形和 ...

谢谢你！
