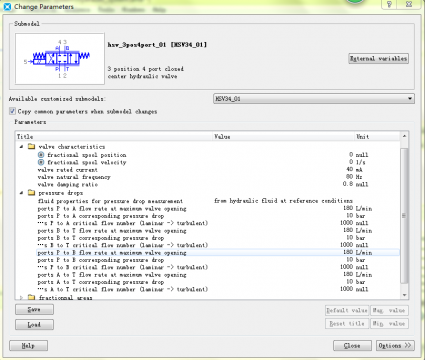

三位四通阀参数设置
[复制链接]
|
IP卡
狗仔卡
发表于 2015-5-7 13:06:45
提升卡
置顶卡
变色卡|
分段函数的设置帖子，可以参考一下，https://www.iyeya.cn/thread-773-1-1.html
| |
|
研究方向：电液控制方向；
研究内容：挖掘机回转马达总成及回转系统的研究； 专业技能：应用UG、AMESim、Abaqus、Virtual.Lab、matlaB、Hyperworks、NASTRAN等工程建模、分析软件 |
|
醉乐清风 发表于 2015-5-7 16:52 你好，我不是不懂分段函数，我是想问如何通过想要得到的流量值反求信号值？比如，我要获得80L/min的流量，输入信号要多大才能获得？具体是怎样换算的，求解答，谢谢！ | |
yuyhfut 发表于 2015-5-7 19:06 对于hy液压库里的方向阀，流量和电磁阀电流是比例的，也就是线性关系。加入80L/min为最大流量，表示阀口全开，那么设定电流值为40mA全开时，此时二者就是对应的！ | |
|
研究方向：电液控制方向；
研究内容：挖掘机回转马达总成及回转系统的研究； 专业技能：应用UG、AMESim、Abaqus、Virtual.Lab、matlaB、Hyperworks、NASTRAN等工程建模、分析软件 |
|
醉乐清风 发表于 2015-5-7 21:11 最大电流设置40mA，每个通道的最大开口时的流量都是80L/min，这时再把阀的输入信号设置成40或-40，得到阀的出口流量就是80L/min吗？ | |
醉乐清风 发表于 2015-5-7 21:11 请教下，最大电流设置为40 ，每个通道最大开口流量1L/min,当输入信号远大于40时，开口流量比1大的多，这是什么原因？ | |
