求助--CAT312B挖机走偏

junfanhydraulic

各位大侠，谁有CAT312B挖掘机的说明书或者液压系统原理图，请帮忙上传一份给我。谢谢！
现有一台CAT312B挖机，左右行走不同步。客户买的是二手挖机，没说明书，没图纸。
经试验发现：前进时，左右同步；后退时，左快右慢；所以排除川崎泵流量调得不一样这个原因，也排除了右行走马达状况差泄露大这个原因。
我判断有可能两个方面的原因。一是右行走马达的液控主换向阀有点卡阻，后退方向换向不到位，导致油路开口不够大，从而节流导致右行走马达慢了；二是右行走马达的内控三位四通中位锁油的回油阀后退方向的控制油有点堵塞，但没有完全堵死，导致回油节流厉害，因此行走变慢。
我们把行走油马达上面的附件阀拆检，回油阀换向的控制油是在内六角上钻了一个很小的节流孔，用压缩空气吹通后装回，再试验，最开始两三次感觉都没走偏了，后面再操作，时而同步，时而不同步。所以我觉得应该是系统脏，小孔有时又堵住，有时又没堵住，才会出现这个想象。
由于客户急用，暂时不能进一步检查，但是明天或者后天肯定还要去解决。我想下一次去弄，就把回油阀换向控制油的内六角螺丝直接拆掉不装了，这样孔大多了，肯定不会堵塞了。
我也是第一次涉及挖机，没有这方面的实际经验，只是根据实物外观从理论上去分析。没图纸和说明书很难摸清楚其油路和工作原理。而且我们去一趟也不方便，先开车，再坐快艇，耗时耗钱，所以，我想在下次去之前，先彻底搞清楚。请各位大侠帮帮忙，发份图纸或者说明书给我。小弟感激不尽。
另外，各位大侠，挖机行车走偏可能还有其他原因我没考虑到，请给点建议。谢谢

cqzyouxiang

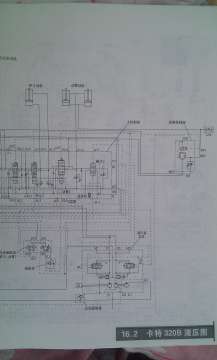

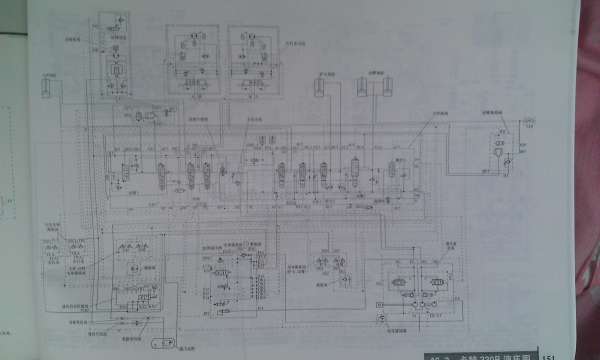

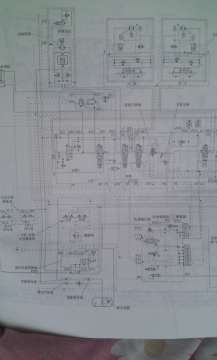

只有CAT320B，不知可行？

降猪十巴掌

我感觉是行走制动阀上安全阀的卸荷压力不一样导致，调节对应的安全阀应该可以

坦克水箱

行走益流压力多少，中心回转油封，安全阀看看

sunlixia

跑偏主要有两种原因：一是行走马达引起的，你上面分析的很到位，排除马达跑偏可以通过交换一下左右进出油管，这样就可以，判断是不是马达跑偏；二、系统主阀问题，控制行走的那连阀，在控制行走时，左右开度不一致，那边行走不正常，检查对应的那一连阀就可以判断。再次，挖掘机的系统清洁度非常重要，在马达和阀里面，都是一些直径0.5的节流小孔，所以非常容易堵塞。

yudaoyong

难道人家没设计好，应该清洗，换中心油封，对换泵出油与反馈

yudaoyong

CAT312B液压图1234567489111213

junfanhydraulic

yudaoyong 发表于 2015-6-24 18:30
CAT312B液压图1234567489111213

谢了，兄弟

junfanhydraulic

最终结果：上一次别人修理过多路阀，系统清洁没维护好，里面沙子都有，形成了脏堵。

junfanhydraulic

cqzyouxiang 发表于 2015-6-9 17:43
只有CAT320B，不知可行？

谢了，你给的图纸还是有参考意义的，问题已经解决了，就是系统脏堵引起的
