关于阀控缸位置控制系统 泵出口处高压溢流阀总是开启

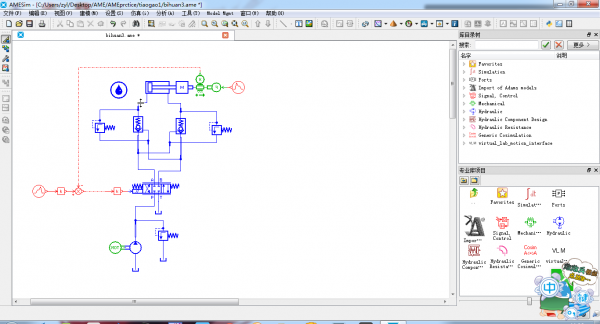

大神们帮着看一下下面这个阀控缸位置系统：1.能实现对信号源给定信号的位移跟踪，缸能够正常伸出和缩回，但是我发现不论我把泵出口处的溢流阀开启压力设置为多大它总是处于开启状态

   那位大神能帮我解释一下为什么？按道理说如果把泵出口的安全阀压力设的远高于系统压力就不应该开启了啊，是正常的溢流损失么？
2.具体参数入下：
电机转速1500r/min，泵排量100cc/r，缸的负载为500N的恒定负载，三个增益分别为位移反馈增益10、10、阀前置增益-600

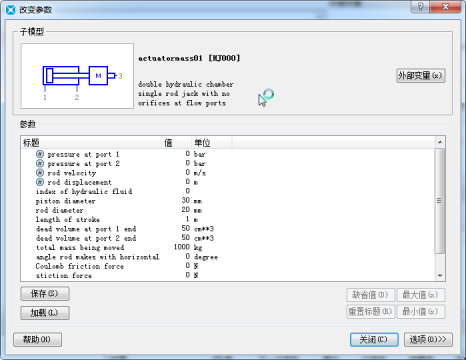

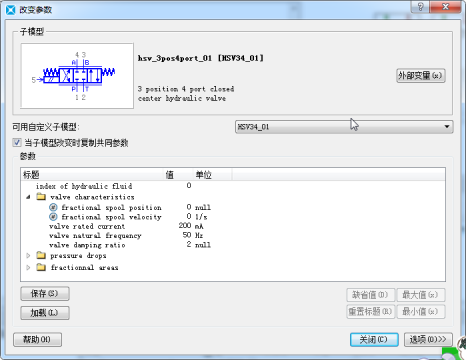

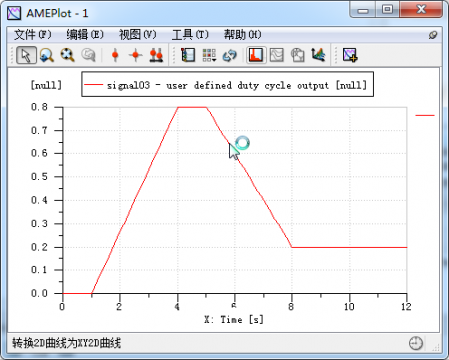

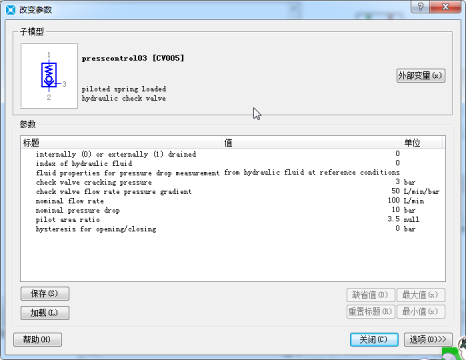

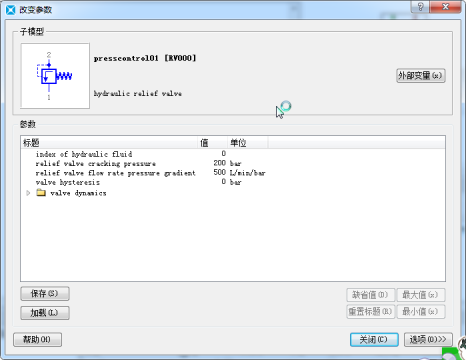

电磁阀、缸、液控单向阀、溢流阀的参数、输入信号设置具体如下图

关于阀控缸位置控制系统 泵出口处高压溢流阀总是开启

关于阀控缸位置控制系统 泵出口处高压溢流阀总是开启

关于阀控缸位置控制系统 泵出口处高压溢流阀总是开启

关于阀控缸位置控制系统 泵出口处高压溢流阀总是开启

关于阀控缸位置控制系统 泵出口处高压溢流阀总是开启

关于阀控缸位置控制系统 泵出口处高压溢流阀总是开启

关于阀控缸位置控制系统 泵出口处高压溢流阀总是开启

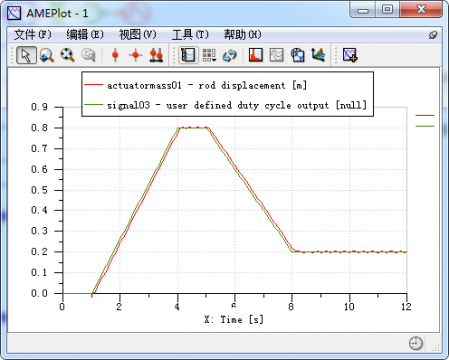

能够实现位移跟踪信号

关于阀控缸位置控制系统 泵出口处高压溢流阀总是开启

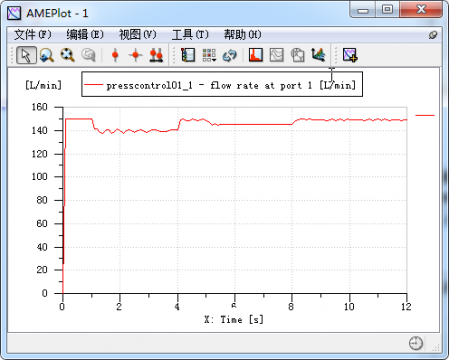

溢流阀始终开启是为什么？？？？？

请大神不吝赐教

本帖最后由 小鱼 于 2015-7-1 21:38 编辑

常态下，系统只能从溢流阀回油，因为换向中位机能是O型的。

谢谢……也就是说用中位机能O型的阀，不论把溢流阀的开启压力设置多高都会开启回油是么么？…………那用那种中位机能的阀才能从T口回油呢？
