液控单向阀仿真

raumzeit · 发表于 2015-9-15 20:55:49

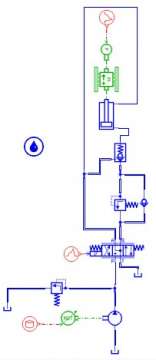

图中液压系统仿真，设置背压为2.7MPa，主要是克服油缸自重，但加上液控单向阀仿真油缸向下运动时，进油腔压力波动的非常厉害，而且与实际也偏差较大，如果去掉液控单向阀就正常了？

求教，这是什么情况？

液控单向阀仿真

yaoyeming · 发表于 2015-9-15 23:26:09

1检查管路容积设置是否合理
2检查油缸库伦摩擦力设置是否合理

709366750 · 发表于 2015-9-16 07:53:12

设置的背压与液控单向阀的开启压力是否匹配？可能问题就在这里。

raumzeit · 发表于 2015-9-16 11:15:25

709366750 发表于 2015-9-16 07:53
设置的背压与液控单向阀的开启压力是否匹配？可能问题就在这里。

首先感谢，能否说得详细点，如何匹配？

raumzeit · 发表于 2015-9-16 11:16:50

能否告知怎样判断是否合理？

万云飞扬 · 发表于 2015-9-16 15:09:25

液控锁应更加一个电磁通断阀，就没有干涉了。

raumzeit · 发表于 2015-9-17 14:30:32

万云飞扬发表于 2015-9-16 15:09
液控锁应更加一个电磁通断阀，就没有干涉了。

什么意思？能否说得清楚些?

raumzeit · 发表于 2015-9-17 14:31:31

yaoyeming 发表于 2015-9-15 23:26
1检查管路容积设置是否合理
2检查油缸库伦摩擦力设置是否合理

能否告知怎样判断是否合理？

yaoyeming · 发表于 2015-9-17 15:53:38

最好先上个仿真结果曲线。实际的值就是合理的，液压缸有0.5mpa开启压力可设为库伦摩擦力

iyeya · 发表于 2015-11-28 21:34:29

油缸下行速度，与液控单身阀的开启压力有关
