液控单向阀问题

raumzeit · 发表于 2015-9-25 08:56:06

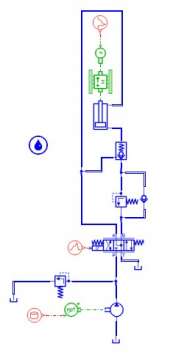

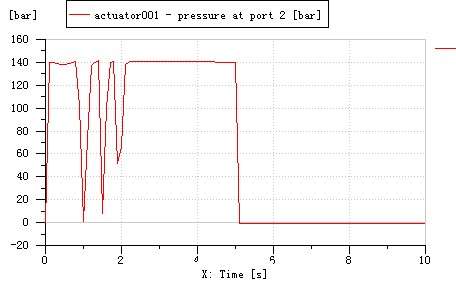

求教，如图仿真模型，一个液压锁，一个背压阀，下降时，有一个2.7MPa的背压，泵的溢流压力为14Mpa，但仿真曲线有问题，如图所示，去掉液压锁就正常了，这个是什么原因？（液压锁设定开启压力为3bar）

液控单向阀问题

yaoyeming · 发表于 2015-9-25 18:49:37

上腔压力波动大基本都是下腔压力变化引起的，可以看看下腔为什么压力在.7s左右突然掉下来，是单向阀打开了吗？如果是，单向阀为何此时才打开(进口压力已经140bar)

raumzeit · 发表于 2015-9-30 14:08:24

yaoyeming 发表于 2015-9-25 18:49
上腔压力波动大基本都是下腔压力变化引起的，可以看看下腔为什么压力在.7s左右突然掉下来，是单向阀打开了 ...

如果按照设定的2.7Mpa来算，上腔根本不应该是140bar,这个是溢流阀的压力，这个是为什么？

yaoyeming · 发表于 2015-9-30 15:02:26

raumzeit 发表于 2015-9-30 14:08
如果按照设定的2.7Mpa来算，上腔根本不应该是140bar,这个是溢流阀的压力，这个是为什么？

上腔溢流->液压缸运动速度小于预期->液压缸回油不通顺
建议结合液压缸速度与回油路上阀芯运动判断问题

stefno01 · 发表于 2015-10-3 09:52:22

是不是系统考虑了重物加速度的问题？
