关于系统流量大，油缸容积小，油缸高速运动的流量计算

superdos · 发表于 2015-9-30 23:04:43

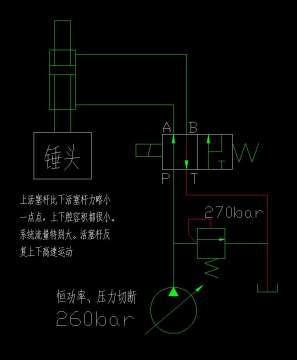

类似这样一个系统。请教
1.真正到油缸的流量如何计算？
2.如果油泵不带压力切断，从溢流阀跑掉的流量如何计算？

因为按锤头的重量计算，只需要190bar,活塞杆就可上升，但因为流量太大，或者是溢流阀调多大，动作过程中压力就能达到多大

期待您的解答，谢谢

cyxz · 发表于 2015-10-1 09:37:13

高速是多少？每秒10000次？

cyxz · 发表于 2015-10-1 09:42:15

根据每秒运动次数，分时段间计算加速度，乘以质量，就是加速度所需要的力，进而得出加速压力值，下压压力由所需功能确定。这两个压力值选较大的一个就是溢流阀设定值。

cyxz · 发表于 2015-10-1 09:46:24

由于是高速，所以冲击比较大，还应该注意缓冲。AB口设置溢流阀。换向阀也可以用比例阀，用负载敏感泵，恒功率不理想，产生高速有困难。

superdos · 发表于 2015-10-1 10:37:27

cyxz 发表于 2015-10-1 09:37
高速是多少？每秒10000次？

几十吨重物，几十次每分钟

x199 · 发表于 2015-10-1 12:29:43

1、流量是一个与时间相关的概念……
2、压力除了要能够提升重物，还要提供产生加速度所需要的力……

游勇 · 发表于 2015-10-1 12:55:31

行程？和平均速度呢？

superdos · 发表于 2015-10-1 19:31:40

游勇发表于 2015-10-1 12:55
行程？和平均速度呢？

行程通过阀换向时间可调节，油缸行程1200mm，每分种往复25-40次不等

stefno01 · 发表于 2015-10-3 09:47:40

我也想知道，这个压力能达到接近系统压力的程度吗？
