AMESim电液伺服阀位置控制系统的仿真有图片

异乡寻梦 · 发表于 2016-5-9 10:01:26

仿真时输入信号是一条直线，而我得到的反馈鑫海是一条弧线，怎么修改参数可以得到接近于1到1的直线。

异乡寻梦 · 发表于 2016-5-9 10:12:42

图片在这里，求教大神


异乡寻梦 · 发表于 2016-5-9 10:24:01

异乡寻梦发表于 2016-5-9 10:12
图片在这里，求教大神

主要修改PID参数和液压缸阀芯阀杆参数，但是怎么修改都是弧线不是直线。

along012 · 发表于 2016-5-9 12:01:47

学习了,很好的资料

wd634588254 · 发表于 2016-5-9 13:06:31

看不懂，{:9_221:}{:9_221:}

异乡寻梦 · 发表于 2016-5-9 14:49:05

wd634588254 发表于 2016-5-9 13:06
看不懂，

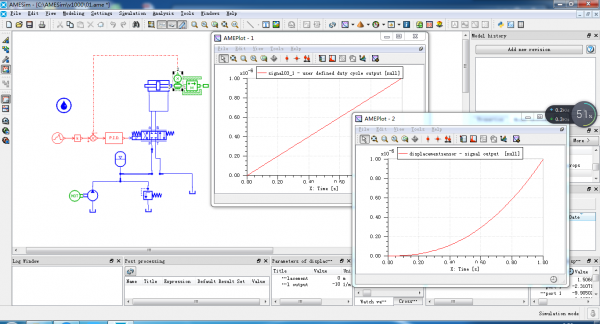

第一个图是位移信号的曲线图，第二个是通过位移传感器输出的曲线图，按道理两个曲线图应该接近重合，现在偏差比较大。
