AMESim电液伺服阀位置控制系统仿真 有图

[复制链接]

该用户从未签到

发表于 2016-5-9 10:05:45 | 显示全部楼层 |阅读模式 IP属地:江苏扬州

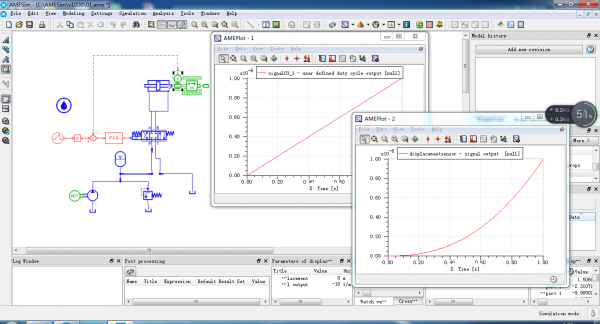

AMESim电液伺服阀位置控制系统仿真 有图

AMESim电液伺服阀位置控制系统仿真 有图

仿真时输入信号是一条直线,而我得到的反馈鑫海是一条弧线,怎么修改参数可以得到接近于1到1的直线

该用户从未签到

发表于 2016-5-9 13:53:36 | 显示全部楼层 IP属地:上海
首先 你这是一个空载系统,F=ma   x=1/2 a t^2 ,因此你的位移就是一个抛物线了,所以你需要跟运动方向相反加一个阻力

该用户从未签到

 楼主| 发表于 2016-5-9 14:46:07 | 显示全部楼层 IP属地:江苏扬州
yiliya 发表于 2016-5-9 13:53
首先 你这是一个空载系统,F=ma   x=1/2 a t^2 ,因此你的位移就是一个抛物线了,所以你需要跟运动方向相反 ...

请问怎么样才能使运动方向相反,添加阻力应该怎么做啊?才接触液压这个软件,我的毕业设计,快要答辩了,求帮忙,万分感谢!
  • TA的每日心情
    开心
    2020-7-4 22:59
  • 签到天数: 241 天

    [LV.8]以坛为家I

    发表于 2016-5-10 06:55:36 | 显示全部楼层 IP属地:陕西西安
    先把输入信号改成阶越信号,看看响应时间。

    该用户从未签到

    发表于 2016-5-10 08:01:16 | 显示全部楼层 IP属地:北京
    你在质量块处添加一个摩擦力就好

    该用户从未签到

     楼主| 发表于 2016-5-10 08:29:42 | 显示全部楼层 IP属地:江苏扬州
    yiliya 发表于 2016-5-10 08:01
    你在质量块处添加一个摩擦力就好

    我试试,我之前尝试添加一个力但是没用,不知道是不是添加的有问题。
  • TA的每日心情
    无聊
    2016-7-27 11:04
  • 签到天数: 1 天

    [LV.1]初来乍到

    发表于 2016-5-12 16:37:06 | 显示全部楼层 IP属地:
    这个单位是什么,10-6次方m么?这样的话位移太小了吧,这个阶段可能还没稳定,仿真时间长点看看。你这个有闭环的,没有负载位移也会跟着输入信号的。

    该用户从未签到

    发表于 2016-5-12 21:55:30 | 显示全部楼层 IP属地:福建龙岩
    这是个什么软件 没接触过哦。{:7_274:}
