德国Rexroth力士乐三位五通电磁换向阀的工作原理

[复制链接]
发表于 2016-9-19 15:29:00 | 显示全部楼层 |阅读模式
  德国Rexroth力士乐三位五通电磁换向阀顾名思义,三个工作位置,五个口。

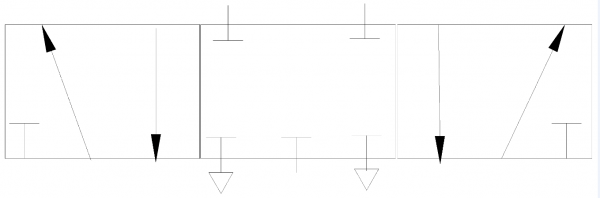

三个位置是指电磁阀的阀芯有三个位置。三位电磁阀都是有两个线圈的。我们暂且称之为A和B线圈。AB都不通电的时候阀芯是一个位置,A通电时阀芯会动作,这是第二个位置,A断电,B通电的时候阀芯的位置是第三个位置。所以一共三个位置。请注意三位五通电磁阀有三种,指AB都不通电的时候阀芯的状态不同分为中封,中开和中闭。你可以看下面的图片现实的是中闭型三位五通阀。

德国Rexroth力士乐三位五通电磁换向阀的工作原理

  德国Rexroth力士乐三位五通电磁换向阀的工作原理

五通就是指五个口,一个进气口,两个气缸口,两个排气口(这两个也可以并成一个)。

德国Rexroth力士乐三位五通电磁换向阀的工作原理

  德国Rexroth力士乐三位五通电磁换向阀的工作原理


  • 打卡等级:无名新人
  • 打卡总天数:16
  • 打卡总奖励:50
发表于 2016-9-19 17:01:00 | 显示全部楼层
五通阀是你这样画的吗?
回复 支持 反对

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:433
  • 打卡总奖励:1250
发表于 2016-9-19 20:24:42 | 显示全部楼层
这是四通吧!大师
回复 支持 反对

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:391
  • 打卡总奖励:1132
发表于 2016-9-20 08:34:26 | 显示全部楼层
没看明白,请详细一点
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-9-21 16:48:58 | 显示全部楼层
三位五通,我自己随便画的哦。仅供大家参考,还需大师们继续支持哦。

回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:7
  • 打卡总奖励:13
发表于 2016-9-25 08:08:00 | 显示全部楼层
确实让人难以理解
回复 支持 反对

使用道具 举报

发表于 2018-4-23 13:08:11 | 显示全部楼层
amesim中没有这个阀啊,怎么搭建,有实际的工作原理图吗,大大
回复 支持 反对

使用道具 举报

发表于 2018-4-23 13:10:59 | 显示全部楼层
DQB 发表于 2016-9-19 17:01
五通阀是你这样画的吗?

大大,这种三位五通阀在amesim中怎么实现呢{:9_221:}
新文档 2018-04-16 00.01.36_1.jpg
回复 支持 反对

使用道具 举报

发表于 2018-4-23 13:13:00 | 显示全部楼层
18691771256 发表于 2016-9-19 20:24
这是四通吧!大师

大大,这种阀在amesim中怎么实现呢,求指导{:9_221:}
新文档 2018-04-16 00.01.36_1.jpg
回复 支持 反对

使用道具 举报
